yzc3699
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 96 點
下載積分: 503 分
在線時間: 19(小時)
注冊時間: 2010-09-03
最后登錄: 2017-04-21
查看yzc3699的 主題 / 回貼
樓主  發表于: 2011-09-19 21:37

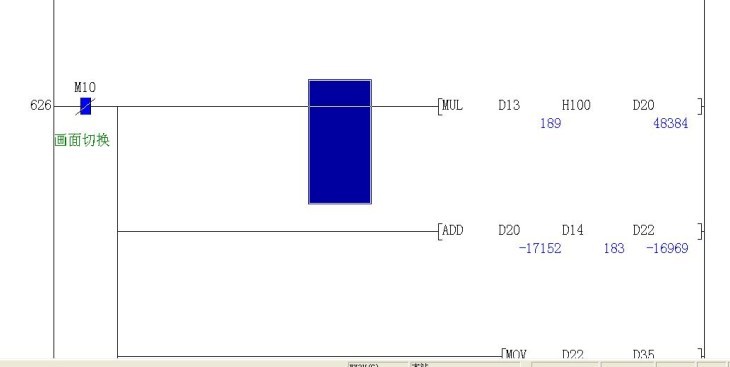

描述:監視截圖
圖片:
三菱程序監視,這是一個通訊程序中的數據運算處理步,請看D20中的數據,為何從正數變成了負數,從該條指令后,絕對無關于D20的32位的運算,若把MUL D20 D14 D22改成DMUL D20 D14 D22則D22中的數據為正值并且按運算正常思路,結果都是對的,哪位工控朋友如果有過這樣的經驗,請賜教,QQ:76609809.謝謝!
yzc3699
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 96 點
下載積分: 503 分
在線時間: 19(小時)
注冊時間: 2010-09-03
最后登錄: 2017-04-21
查看yzc3699的 主題 / 回貼
1樓  發表于: 2011-09-19 21:38
補充一下,這個問題是偶爾發生的,不是每次運算結果都是這樣的,絕大多數運算結果都是對的!!
saisam2006
級別: 論壇先鋒
精華主題: 0
發帖數量: 481 個
工控威望: 1238 點
下載積分: 13683 分
在線時間: 532(小時)
注冊時間: 2006-09-17
最后登錄: 2025-02-07
查看saisam2006的 主題 / 回貼
2樓  發表于: 2011-09-19 21:52
一個字最大是32767    還有一個符號位。你查一下書吧!
蕭風
當你不能改變你身處的環境時,可以重新選擇環境
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 487 點
下載積分: 1128 分
在線時間: 679(小時)
注冊時間: 2010-10-21
最后登錄: 2025-01-22
查看蕭風的 主題 / 回貼
3樓  發表于: 2011-09-19 22:07
MUI D13 H100 的運算結果大于16位寄存器(32767)D20的空間,ADD D20的數字就會變負數,請樓主多看16位和32位數據運算的說明
本帖最近評分記錄:
  • 下載積分:+5(匯榮鋁業) 簡潔明了
  • 學無止境
    正在學習
    級別: 探索解密
    精華主題: 0
    發帖數量: 34 個
    工控威望: 158 點
    下載積分: 2805 分
    在線時間: 43(小時)
    注冊時間: 2011-09-14
    最后登錄: 2022-03-10
    查看正在學習的 主題 / 回貼
    4樓  發表于: 2011-09-20 07:14
    學習了
    yuaiwu
    wemhoener
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 474 個
    工控威望: 10132 點
    下載積分: 11462 分
    在線時間: 421(小時)
    注冊時間: 2007-11-10
    最后登錄: 2025-02-04
    查看yuaiwu的 主題 / 回貼
    5樓  發表于: 2011-09-20 08:08
    上面一行是兩個一個字(16)數相乘,結果會占用兩個字(32),所以顯示的是32位數值
    下面顯示的只顯示48384前15位值,16位是符號位,用計算器驗證了下,也是對的
    gcbplc
    QQ3130569178 PLC編程、登錄口令修改刪除、調試
    級別: 工控俠客
    精華主題: 0
    發帖數量: 338 個
    工控威望: 3229 點
    下載積分: 12106 分
    在線時間: 404(小時)
    注冊時間: 2011-06-23
    最后登錄: 2025-02-07
    查看gcbplc的 主題 / 回貼
    6樓  發表于: 2011-09-20 09:09
    學習了
    時間都去哪了?!!!
    QQ3130569178 PLC編程、登錄口令修改刪除、調試、備份 ;FB塊口令解除
    550374389
    !!!
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 696 個
    工控威望: 1161 點
    下載積分: 5237 分
    在線時間: 2360(小時)
    注冊時間: 2010-11-28
    最后登錄: 2024-10-11
    查看550374389的 主題 / 回貼
    7樓  發表于: 2012-01-14 23:23
    樓上,關鍵是MUL后面顯示的結果是D20跟D21兩個寄存器的共同結果,是32位的。后面的ADD中的D20顯示的只是D20一個寄存器的結果,時16位的,看看ADD SUB,MUL和DIV這幾條指令的用法你就明了!!!
    dgredboy
    級別: 略有小成
    精華主題: 0
    發帖數量: 256 個
    工控威望: 344 點
    下載積分: 617 分
    在線時間: 32(小時)
    注冊時間: 2010-07-14
    最后登錄: 2012-06-15
    查看dgredboy的 主題 / 回貼
    8樓  發表于: 2012-01-15 22:39
    學習了。。。。。。。。。。。。
