matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2012-04-15 04:13
一個BCD數字要求四個輸出，比如輸出K1Y000，將用到輸出Y0-Y3。四個輸出點怎么能顯示七段顯示呢？七段不是要七個輸出點來驅動嗎？求高手講解
linyi
級別: 網絡英雄
精華主題: 0
發帖數量: 164 個
工控威望: 5115 點
下載積分: 40678 分
在線時間: 260(小時)
注冊時間: 2007-04-24
最后登錄: 2023-06-20
查看linyi的 主題 / 回貼
1樓  發表于: 2012-04-15 08:48
可以外加BCD-七段譯碼器如4511
永遠的菜鳥
my1234
活到老 學到老 人老心不老
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 380 點
下載積分: 1208 分
在線時間: 359(小時)
注冊時間: 2011-10-25
最后登錄: 2021-02-17
查看my1234的 主題 / 回貼
2樓  發表于: 2012-04-15 08:54
頂 你答對了
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1168(小時)
注冊時間: 2007-04-19
最后登錄: 2025-01-24
查看wei0212007的 主題 / 回貼
3樓  發表于: 2012-04-15 10:15
市面上買的好多工控數碼顯示就是8421控制的。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2012-04-15 18:50
樓上說的是Y0-Y3可代表0-9的值，Y0-Y3只對顯示位賦值，七段顯示有另外驅動，根據所賦值進行顯示0-9。Y0-Y3并不直接驅動顯示段(七段)。是不是這樣子呢，不明白。
k78047489
級別: 家園�？�
精華主題: 0
發帖數量: 564 個
工控威望: 582 點
下載積分: 17268 分
在線時間: 174(小時)
注冊時間: 2008-09-02
最后登錄: 2025-01-18
查看k78047489的 主題 / 回貼
5樓  發表于: 2012-04-16 03:06
沒玩過七段碼
andushuai
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 130 點
下載積分: 1458 分
在線時間: 7(小時)
注冊時間: 2012-04-06
最后登錄: 2014-12-30
查看andushuai的 主題 / 回貼
6樓  發表于: 2012-04-16 08:32

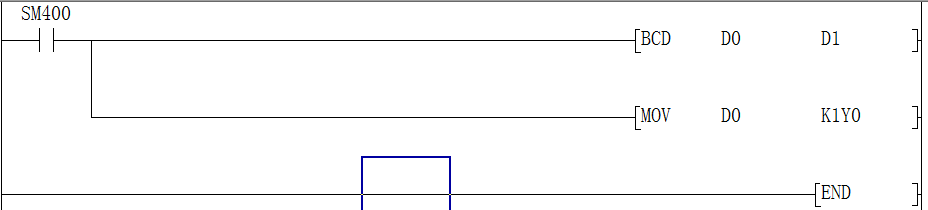

圖片：
這樣就可以了吧
andushuai
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 130 點
下載積分: 1458 分
在線時間: 7(小時)
注冊時間: 2012-04-06
最后登錄: 2014-12-30
查看andushuai的 主題 / 回貼
7樓  發表于: 2012-04-16 08:34

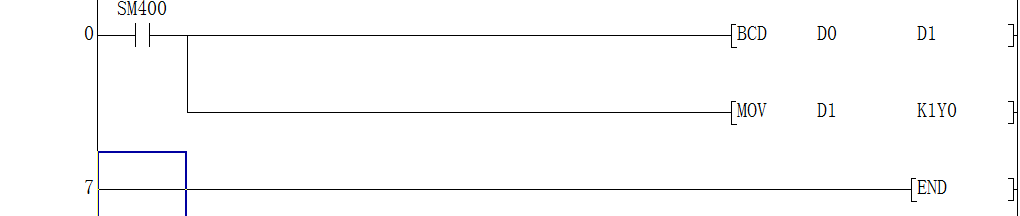

圖片：
上個錯了啊  D0是十進制數  換算成BCD 傳送
小小一電工
每天一點點 加油 你可以的！
級別: 工控俠客
精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的 主題 / 回貼
8樓  發表于: 2012-04-16 14:13
好像要譯碼器。。。有專用指令！
