樓主  發表于: 2012-04-10 22:03
新手啦~希望大俠們幫幫忙~
qfgkr
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2223 分
在線時間: 142(小時)
注冊時間: 2011-08-15
最后登錄: 2023-01-02
查看qfgkr的 主題 / 回貼
1樓  發表于: 2012-04-11 00:30
你想實現單獨控制,還是連鎖控制?
fredxia
請多關照!
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 288 點
下載積分: 21594 分
在線時間: 96(小時)
注冊時間: 2012-04-05
最后登錄: 2024-09-11
查看fredxia的 主題 / 回貼
2樓  發表于: 2012-04-11 11:29
很難實現的哦!
請多關照!
wansoger
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的 主題 / 回貼
3樓  發表于: 2012-04-11 13:51
只控制一部電梯的運行,,三層的~畫了狀態流程圖,不知道能不能行 ~稍后上傳
z871912053
人因夢想而偉大,機會永遠屬于那些有準備并立即行動的人!
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 228 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2011-12-09
最后登錄: 2013-01-22
查看z871912053的 主題 / 回貼
4樓  發表于: 2012-04-11 14:54
=圖……
wansoger
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的 主題 / 回貼
5樓  發表于: 2012-04-11 16:04

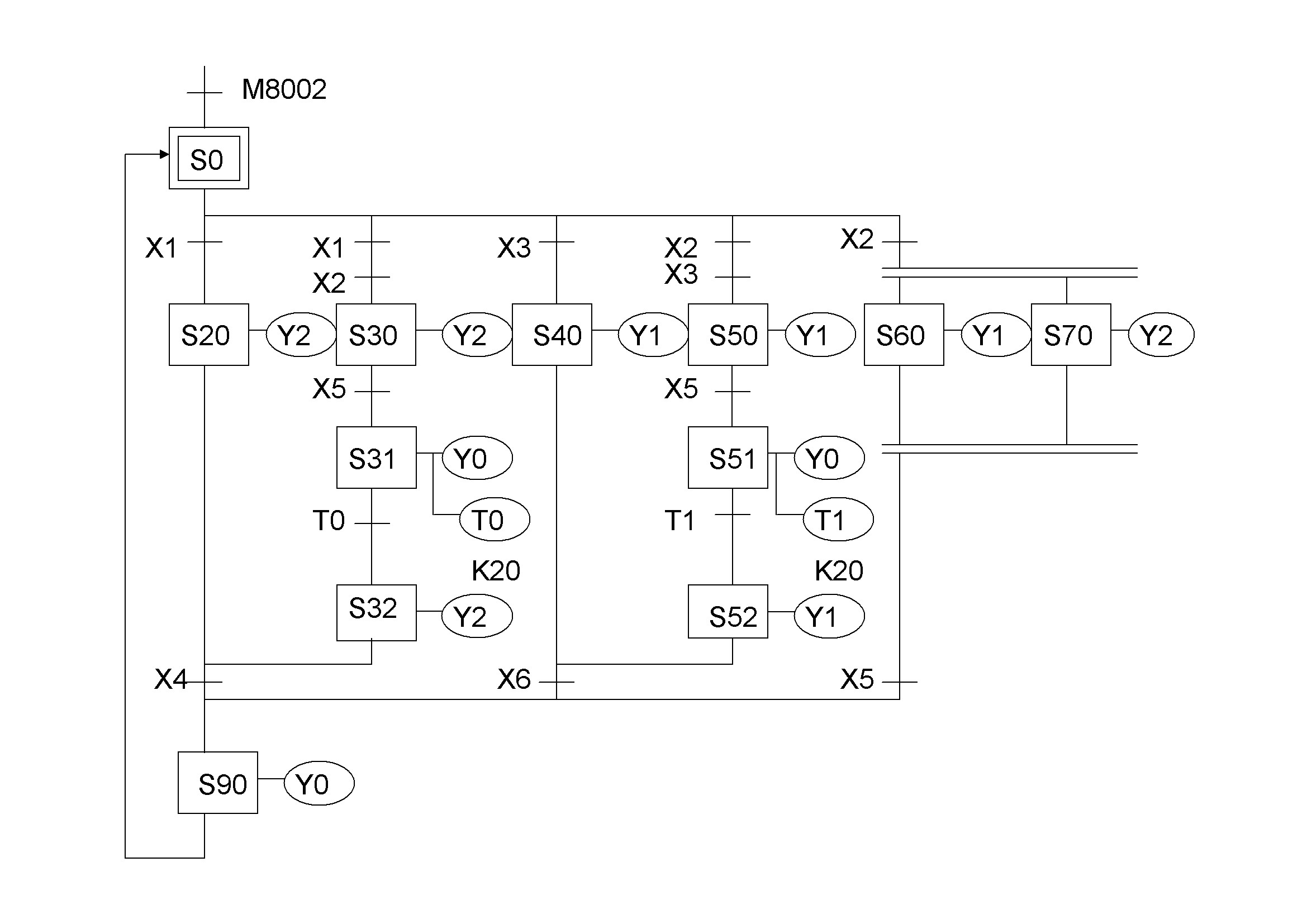

描述:狀態流程圖
圖片:
層呼叫按鈕:X1 X2 X3
對應樓層限位:X4 X5 X6
上升:Y1
下降:Y2
停止:Y0
畫完發現好像忘記考慮在2層時,1、3層同時呼叫的情況
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2024-11-28
查看jx_einstein的 主題 / 回貼
6樓  發表于: 2012-04-12 11:07
要一個算法的,
大概是,MOV  K1 D100  1層
        MOV K2  D100 2層 。。。。。
比較運行時,=1,停下,就是1層
          =2,停下,就是2層。。。。。
dinglongshun
級別: 論壇先鋒
精華主題: 0
發帖數量: 21 個
工控威望: 1897 點
下載積分: 2915 分
在線時間: 85(小時)
注冊時間: 2012-03-29
最后登錄: 2014-05-25
查看dinglongshun的 主題 / 回貼
7樓  發表于: 2012-04-12 13:11
開門 關門限位動作全沒有
wansoger
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的 主題 / 回貼
8樓  發表于: 2012-04-12 16:47
之前畫的那個狀態流程圖有問題,梯形圖畫出來老錯誤。
題目規定說只用步進指令編就好了,功能指令什么的還不會呢~不過還是謝謝jx_einstein 啦~
啊~慢點改好了先拿去實驗室試一下吧


動作要求差不多就是:
電梯停在1層或2 層時,按3F,電梯上升到3層;
電梯停在3層或2層時,按1F,電梯下降至1層;
電梯停在1層時,按2F,電梯上升至2層;
電梯停在3層時,按2F,電梯上升至2層;
電梯停在1層時,2F和3F都有人呼叫時,電梯升到2層暫停2秒后繼續上升至3層停;
電梯停在3層時,2F和1F都有人呼叫時,電梯降到2層暫停2秒后繼續下降至3層停;
當電梯在上升或下降途中,任何反方向按鈕均無效(因為是步進指令編,這點好像不用考慮了)


光看控制要求確實挺不靠譜的,哪有電梯這樣的嘛,也沒講要開門、關門的事。。
wansoger
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wansoger的 主題 / 回貼
9樓  發表于: 2012-04-30 12:50
三層電梯.rar (2 K) 下载次数:47
