老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2024-12-25
查看老大很悲傷的 主題 / 回貼
樓主  發表于: 2012-05-10 19:48

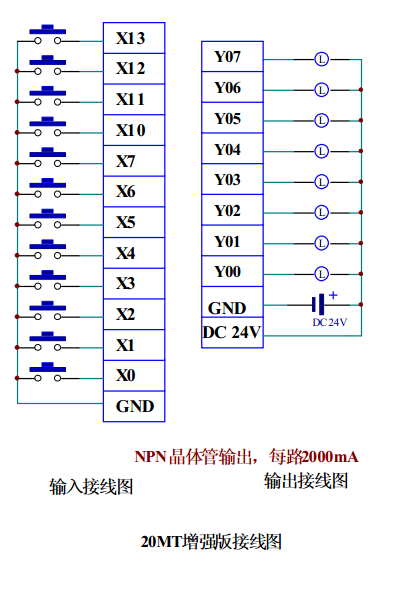

       公共端在哪？此PLC  只有一路24v供電   怎么找不到輸入公共端     本人是新新人     不懂的很多      這輸入輸出怎么接線    舉個簡單的例子  按鈕按下   按鈕接X0   輸出燈接Y0      220V     怎么接線   詳細接線    本人一點不懂   請大家指導
科技改變未來
知識就是讓你禿頭的力量
級別: 家園常客
精華主題: 0
發帖數量: 552 個
工控威望: 758 點
下載積分: 10387 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2024-11-06
查看科技改變未來的 主題 / 回貼
1樓  發表于: 2012-05-10 22:13
你的COM呢
學徒千里馬
級別: 略有小成
精華主題: 0
發帖數量: 67 個
工控威望: 207 點
下載積分: 646 分
在線時間: 142(小時)
注冊時間: 2011-02-16
最后登錄: 2024-09-24
查看學徒千里馬的 主題 / 回貼
2樓  發表于: 2012-05-10 22:25
你那圖上GND就是0V，就是公共端，就是COM，把GND和X0相連，X0就有輸入了。輸出要接220V的話，要加中間繼電器。這是個晶體管輸出的PLC。不能直接接交流。
d95
夢想與現實的差距
級別: 家園常客
精華主題: 0
發帖數量: 230 個
工控威望: 843 點
下載積分: 7273 分
在線時間: 79(小時)
注冊時間: 2010-12-23
最后登錄: 2020-12-11
查看d95的 主題 / 回貼
3樓  發表于: 2012-05-11 09:02
引用
引用第2樓學徒千里馬于2012-05-10 22:25發表的  :
你那圖上GND就是0V，就是公共端，就是COM，把GND和X0相連，X0就有輸入了。輸出要接220V的話，要加中間繼電器。這是個晶體管輸出的PLC。不能直接接交流。

應該是的
zhujh111
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 274 點
下載積分: 507 分
在線時間: 48(小時)
注冊時間: 2007-12-31
最后登錄: 2024-10-28
查看zhujh111的 主題 / 回貼
4樓  發表于: 2012-05-11 11:09
使用時用萬用表先測一下為好
xtihee
級別: 論壇先鋒
精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 664 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2023-12-11
查看xtihee的 主題 / 回貼
5樓  發表于: 2012-05-11 12:40
大概支持二樓
孫濤
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的 主題 / 回貼
6樓  發表于: 2012-05-11 12:49
哥們，按圖接就可以了，GND就是公共端啊
孫濤
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的 主題 / 回貼
7樓  發表于: 2012-05-11 13:05
要是不會，qq：592089674
勵志照亮人生
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 215 點
下載積分: 8602 分
在線時間: 46(小時)
注冊時間: 2011-07-10
最后登錄: 2016-09-15
查看勵志照亮人生的 主題 / 回貼
8樓  發表于: 2012-05-11 13:19
2樓說的對，GND就是公共端 ，不過這個輸入怎么形成回路？
王海fa
級別: 論壇先鋒
精華主題: 0
發帖數量: 240 個
工控威望: 1881 點
下載積分: 3796 分
在線時間: 351(小時)
注冊時間: 2010-04-05
最后登錄: 2024-11-20
查看王海fa的 主題 / 回貼
9樓  發表于: 2012-05-11 19:32
GND就是公共端
孫濤
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 201 點
下載積分: 762 分
在線時間: 55(小時)
注冊時間: 2011-06-06
最后登錄: 2023-10-18
查看孫濤的 主題 / 回貼
10樓  發表于: 2012-05-12 12:23
輸入端是內部供電，plc是要接電源線的
hwwu
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 126 點
下載積分: 579 分
在線時間: 51(小時)
注冊時間: 2010-07-31
最后登錄: 2015-04-12
查看hwwu的 主題 / 回貼
11樓  發表于: 2012-05-12 20:39
2樓說的很對！
