shen__hui
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 173 點
下載積分: 1283 分
在線時間: 55(小時)
注冊時間: 2012-01-15
最后登錄: 2012-12-08
查看shen__hui的 主題 / 回貼
樓主  發表于: 2012-05-14 14:11

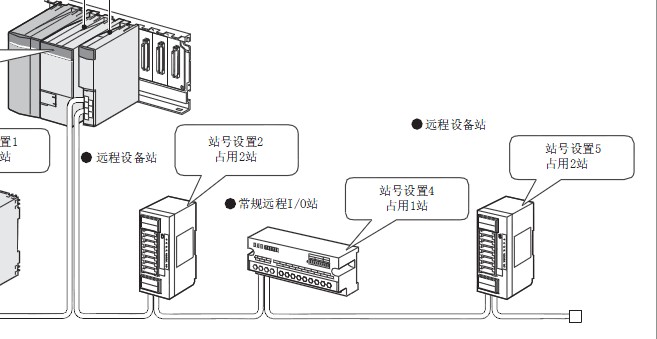

圖片:
三菱CC-LINK系統中各個遠程I/O站和遠程設備站之間的通信問題,他們都是把DA,DB數據線分別相連,它們之間是怎么和cpu進行數據通信的
逆流2012
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 172 點
下載積分: 4323 分
在線時間: 126(小時)
注冊時間: 2012-05-09
最后登錄: 2016-03-03
查看逆流2012的 主題 / 回貼
1樓  發表于: 2012-05-14 16:18
遠程IO站:
           CPU內部繼電器---------------主站模塊遠程輸入RX(緩沖存儲區)--------------------遠程IO輸入-----------外部開關信號
                            FROM指令                                                               連接掃描(自動)

           CPU內部繼電器---------------主站模塊遠程輸出RY(緩沖存儲區)--------------------遠程IO輸出------------外部指示燈
                               TO指令                                                                  連接掃描(自動)
遠程設備站:
           CPU內部繼電器---------------主站模塊遠程輸入RX(緩沖存儲區)--------------------IO輸入-----------外部開關信號
                           FROM指令                                                                連接掃描(自動)

           CPU內部繼電器---------------主站模塊遠程輸出RY(緩沖存儲區)--------------------IO輸出------------外部指示燈
                              TO指令                                                                    連接掃描(自動)

           CPU數據寄存器1---------------主站模塊遠程設備站RWr(緩沖存儲區)--------------------遠程設備站RWr(從站模塊)
                          FROM指令                                                                     連接掃描(自動)

           CPU數據寄存器2---------------主站模塊遠程設備站RWw(緩沖存儲區)--------------------遠程設備站RWw(從站模塊)
                              TO指令                                                                           連接掃描(自動)

參考FX系列PLC的CC-LINK主站和從站模塊的資料,里面有比較詳細的一些解釋,上面只是一個簡單的數據傳輸圖,以FX2N系列PLC為模板,主站模塊是FX2N-16CCL-M,遠程設備站的從站模塊是FX2N-32CCL.

其中主站模塊緩沖存儲區依據你分配的站號已經內部分配好,你只需要弄清楚它和從站之間的對應關系就可以了。



zhuxuguang
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 124 點
下載積分: 1541 分
在線時間: 53(小時)
注冊時間: 2010-05-20
最后登錄: 2024-01-29
查看zhuxuguang的 主題 / 回貼
2樓  發表于: 2012-05-15 11:06
學習了
huangliangl
天道~酬勤
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 388 點
下載積分: 366 分
在線時間: 61(小時)
注冊時間: 2010-11-12
最后登錄: 2025-01-01
查看huangliangl的 主題 / 回貼
3樓  發表于: 2012-05-16 08:55
手冊上寫的很清楚,先看手冊才是最重要的
k78047489
級別: 家園常客
精華主題: 0
發帖數量: 564 個
工控威望: 582 點
下載積分: 17268 分
在線時間: 174(小時)
注冊時間: 2008-09-02
最后登錄: 2025-01-18
查看k78047489的 主題 / 回貼
4樓  發表于: 2012-05-16 09:11
樓上解釋得挺好的
tjuzhaoge
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 559 分
在線時間: 0(小時)
注冊時間: 2012-05-17
最后登錄: 2012-05-27
查看tjuzhaoge的 主題 / 回貼
5樓  發表于: 2012-05-18 22:09
CC-LINK手冊上對于主站與遠程I\O站,主站與遠程設備站以及主站與本地站之間通訊的詳細介紹,樓主看了應該會有收獲。
huxingtiandi
凡人
級別: 家園常客
精華主題: 0
發帖數量: 506 個
工控威望: 640 點
下載積分: 14104 分
在線時間: 134(小時)
注冊時間: 2012-04-20
最后登錄: 2024-08-22
查看huxingtiandi的 主題 / 回貼
6樓  發表于: 2012-05-21 19:05
受教了
