樓主發表于: 2012-07-16 15:40

只看樓主 | 小中大

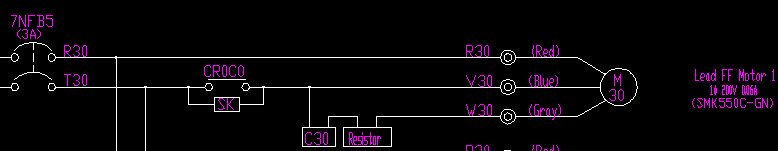

圖片：

如下圖請問圖中的 SK ，C33 和電阻的作用

SK;型號為：XE1201 , 0.1UF-120歐，請問他的作用是為了保護觸點嗎？怕因為電機接通或者停止時因為互感電動勢而燒毀觸點嗎

C33 和電阻串聯的作用是什么呢？

[ 此帖被whm475300在2012-07-16 15:48重新編輯 ]

fuznzen

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的主題 / 回貼

1樓發表于: 2012-07-16 16:31

只看該作者 | 小中大

這是單相電容啟動電機吧？電容和電阻串聯的作用是啟動。

bocc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 622 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的主題 / 回貼

2樓發表于: 2012-07-16 16:44

只看該作者 | 小中大

是不是臺灣的設備

寂寞相思樹

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 20 個
工控威望: 132 點
下載積分: 579 分
在線時間: 4(小時)
注冊時間: 2012-07-12
最后登錄: 2012-10-17
查看寂寞相思樹的主題 / 回貼

3樓發表于: 2012-07-16 17:39

只看該作者 | 小中大

給我發張完整點的電路圖，然后我才能準確的告訴你原因。包括主電路哦

寂寞相思樹

whm475300

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

4樓發表于: 2012-07-16 20:27

只看該作者 | 小中大

這個就是這個電機的全部電路啊前面是電源 R1,T1
繼電器線圈是由接PLC的Y點

whm475300

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

5樓發表于: 2012-07-16 20:47

只看該作者 | 小中大

sk 是并聯在繼電器受控觸點的兩端啊，不是單項電容啟動電機吧

whm475300

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的主題 / 回貼

6樓發表于: 2012-07-18 15:07

只看該作者 | 小中大

查了資料，電阻和電容的作用是抵制浪涌脈沖，保護繼電器的觸點
