三菱PLC通過繼電器控制電磁閥接線

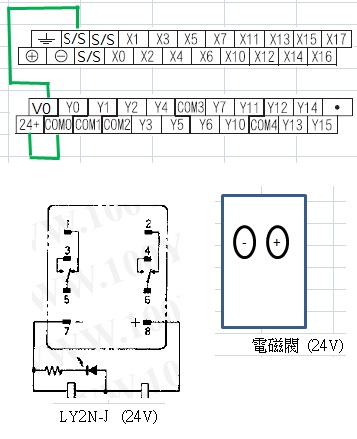

附件是目前接線方式




求三菱PLC通過繼電器控制電磁閥的具體接線方法
(PLC、繼電器、電磁閥都是24V)
謝謝幫助!
xierenjie
經歷過才是深刻
級別: 論壇先鋒
精華主題: 0
發帖數量: 110 個
工控威望: 1225 點
下載積分: 8924 分
在線時間: 104(小時)
注冊時間: 2012-01-17
最后登錄: 2024-12-17
查看xierenjie的 主題 / 回貼
1樓  發表于: 2014-01-17 12:16
這種方式就是PLC控制繼電器吸合  吸合后電磁閥開關的電路導通   一般是控制電磁閥如樓主圖繼電器就是 7與8  然后繼電器控制電磁閥呢 可用3與5 或者 4與6  作為電磁閥開關  具體的 樓主想想把 這樣應該夠清晰了
來而不往非禮也
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
2樓  發表于: 2014-01-17 12:27
引用
引用第2樓xierenjie于2014-01-17 12:16發表的  :
這種方式就是PLC控制繼電器吸合  吸合后電磁閥開關的電路導通   一般是控制電磁閥如樓主圖繼電器就是 7與8  然后繼電器控制電磁閥呢 可用3與5 或者 4與6  作為電磁閥開關  具體的 樓主想想把 這樣應該夠清晰了

可以解說更清楚嗎?

我是想說Y0輸出導通時,電磁閥就導通

PLC  [ VO ]接繼電器 的負端
PLC  [Y0 ] 接繼電器 的正端
電磁閥一頭接繼電器觸點公共端
電磁閥一頭接繼電器觸點公共端常閉
結果是電磁閥不動作。(正負極已對調)
PLC 只要接COM  和 輸出端 Y嗎?還是要接其他的口?線如何接?


搞一晚上還是弄不出來
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
3樓  發表于: 2014-01-17 12:29

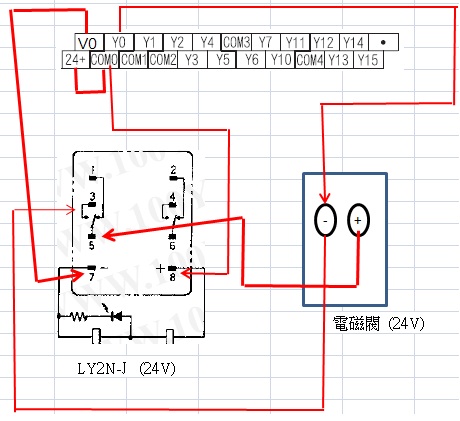

圖片:
我一般這么接
zsfjn
zsfjn
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 346 點
下載積分: 2762 分
在線時間: 266(小時)
注冊時間: 2009-05-25
最后登錄: 2025-01-03
查看zsfjn的 主題 / 回貼
4樓  發表于: 2014-01-17 12:30
樓主你應該是,還不懂繼電器的作用
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
5樓  發表于: 2014-01-17 12:31
引用
引用第4樓zrsheng于2014-01-17 12:29發表的  :
我一般這么接



謝謝~~晚上我進公司再弄弄看
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
6樓  發表于: 2014-01-17 12:49

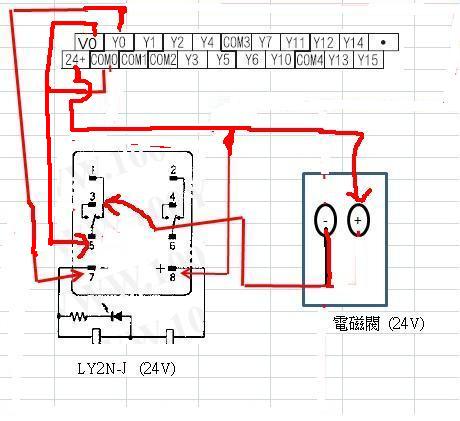

圖片:
引用
引用第6樓hw9089于2014-01-17 12:31發表的  :



謝謝~~晚上我進公司再弄弄看

有個地方要注意,如果你的plc是晶體管輸出的話,輸出點的 COM要接0V的,這樣接的話晶體管輸出或繼電器輸出都能行。
陳年杰
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 130 點
下載積分: 541 分
在線時間: 4(小時)
注冊時間: 2013-05-14
最后登錄: 2021-01-21
查看陳年杰的 主題 / 回貼
7樓  發表于: 2014-01-17 16:30
很簡單 ,輸出一個Y0信號給繼電器線圈,常開觸點控制電磁閥就可以了
孤星戀戰
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 159 點
下載積分: 1357 分
在線時間: 150(小時)
注冊時間: 2013-11-03
最后登錄: 2024-12-31
查看孤星戀戰的 主題 / 回貼
8樓  發表于: 2014-01-17 22:18
就個電磁閥直接控制就好了,還接什么中繼?
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
9樓  發表于: 2014-01-18 10:30
引用
引用第6樓zrsheng于2014-01-17 12:49發表的  :

有個地方要注意,如果你的plc是晶體管輸出的話,輸出點的 COM要接0V的,這樣接的話晶體管輸出或繼電器輸出都能行。


謝謝,你的回覆有幫到我

不好意思,另外在問一下
如附圖,如果綠色的線路都不能更動到,那要如何接呢
+與-交換就好了嗎?


zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
10樓  發表于: 2014-01-18 11:01
你用的是什么plc輸入端子 S/S S/S這幾個端子是什么?
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
11樓  發表于: 2014-01-18 11:08
引用
引用第10樓zrsheng于2014-01-18 11:01發表的  :
你用的是什么plc輸入端子 S/S S/S這幾個端子是什么?



AX1S-30MR

S/S(士林) =COM(三菱)
  • «
