樓主發表于: 2013-08-27 09:27

只看樓主 | 小中大

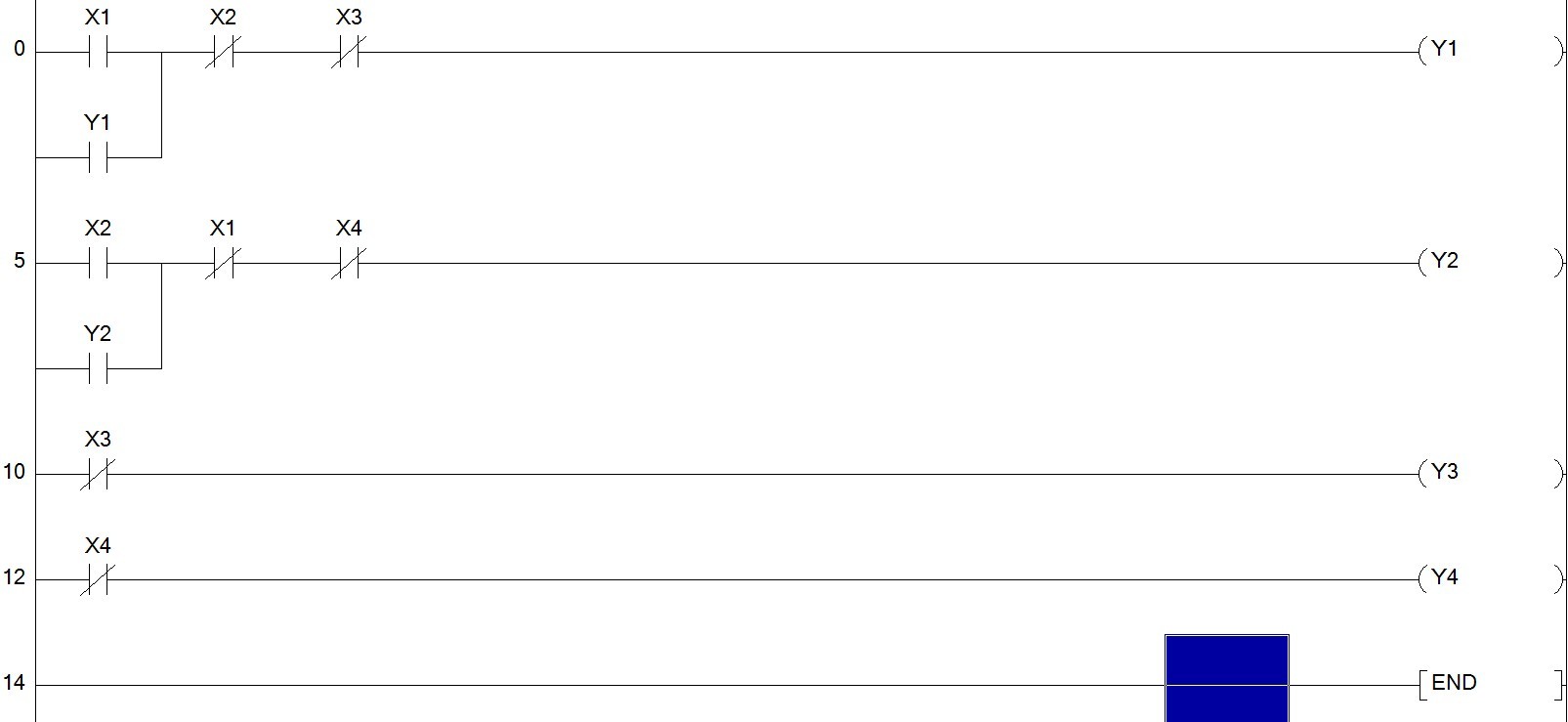

圖片：

這圖里面X1和X2是開關，是互鎖的。X3和X4是感應開關，是感應門到位置沒有。Y1和Y2是驅動電機的線圈。 Y3和Y4是指示燈。位置指示燈。

我感覺那里沒做好， Y1和y 2靠什么停下來，是在X1常開那里串個X4常開嗎？

工控學徒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 142 點
下載積分: 554 分
在線時間: 13(小時)
注冊時間: 2013-08-08
最后登錄: 2014-11-28
查看工控學徒的主題 / 回貼

1樓發表于: 2013-08-27 09:42

只看該作者 | 小中大

仿真,和真的還是沒法比,就算人寫得對的程序,到了仿真就不能用了,但是你拿去寫PLC,實際的那種,再加個真的觸摸屏,這樣仿真才叫仿真,我就試過很多回,仿真軟件里不能運行的,我接實際的屏,和實際的PLC,一切正常

liubin930

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 132 點
下載積分: 552 分
在線時間: 6(小時)
注冊時間: 2013-08-18
最后登錄: 2020-11-27
查看liubin930的主題 / 回貼

2樓發表于: 2013-08-27 10:27

只看該作者 | 小中大

首先你少一個總停止按鈕，一旦接通Y1 Y2中任何一個，你就會有一個線圈導通。
第二給你個建議請不要直接驅動。用輔助繼電器驅動

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 52778 分
在線時間: 1125(小時)
注冊時間: 2012-04-24
最后登錄: 2025-01-08
查看john42tw的主題 / 回貼

3樓發表于: 2013-08-27 10:39

只看該作者 | 小中大

1.感應開關是常開或常閉
常開:Y1 Y2 不會通
常閉:Y3 Y4 一開始就會亮

2.互鎖:一般會採Y互鎖

youtuo

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的主題 / 回貼

4樓發表于: 2013-08-27 20:23

只看該作者 | 小中大

        這個有開關也互鎖的，加上接觸器互鎖，就是雙重互鎖。
    y1 和y2是驅動交流接觸器的線圈。X3和X4是門的位置開關，就是說 Y1驅動門到X4 位置就會自動停止，我主要就是需要解決這個問題，我是那里沒做到，所以沒法實現Y1驅動門到X4就自動停下來。

    原諒我沒說明白，這里還有個沒說明白，就是y1停止是靠X4來實現的。
