樓主  發表于: 2013-04-27 09:47
我現在用的QD75D2,伺服電機及控制器均為YASKAWA SGDV-5R5A,已知條件是:

伺服電機額定轉速:3000rpm
減速機構減速比:5:1
絲桿導程:6mm

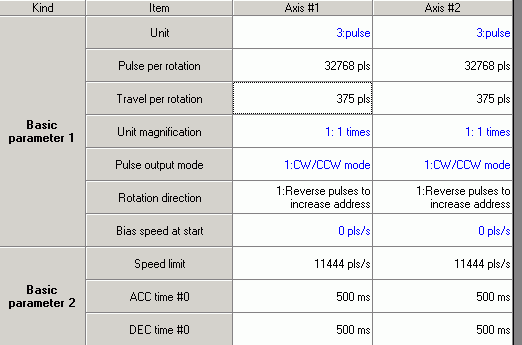

伺服控制器電子齒輪比設為64:1,QD75D參數設置見圖,問QD75D的參數設置里第二項、第三項、第八項到底如何設?單位設為脈沖后如何計算速度,按我圖中的設置,絲桿運行速度和伺服電機真實轉速最大為多少?



pyjzz
級別: 略有小成
精華主題: 0
發帖數量: 123 個
工控威望: 290 點
下載積分: 529 分
在線時間: 114(小時)
注冊時間: 2008-03-06
最后登錄: 2024-06-09
查看pyjzz的 主題 / 回貼
1樓  發表于: 2013-05-01 22:45
請進次網頁進行閱讀,里面講得很清楚哈。http://www.docin.com/p-231306717.html
rsjd
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 504 分
在線時間: 33(小時)
注冊時間: 2011-12-03
最后登錄: 2024-09-12
查看rsjd的 主題 / 回貼
2樓  發表于: 2013-05-06 09:52
看了半天還是沒明白,我的伺服電機編碼器分辨率為1048576pls/rev,

為什么第八項speed limit是11444pls/s
第二項travel per rotation375 pls到底折算為mm單位應該是多少?
renjiawonder
級別: 家園常客
精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的 主題 / 回貼
3樓  發表于: 2013-05-27 10:46
Pulse per rotation 應該是 每 圈 的PLC 控 制 器 發 給 伺服控制器的 脈 沖 數 量
99126135
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 102 點
下載積分: 565 分
在線時間: 0(小時)
注冊時間: 2011-05-17
最后登錄: 2013-11-02
查看99126135的 主題 / 回貼
4樓  發表于: 2013-07-07 11:15
其實有些數據你可以設定在伺服里面
迷茫中
級別: 論壇先鋒
精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2024-11-19
查看迷茫中的 主題 / 回貼
5樓  發表于: 2013-07-07 20:57
其實像你這種情況就不應該設置脈沖做單位,要用MM做單位
QQ 20471661
momo0720
人外有人,天外有天!
級別: 工控俠客
精華主題: 0
發帖數量: 458 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2024-12-02
查看momo0720的 主題 / 回貼
6樓  發表于: 2013-07-09 08:43
第二項用電子齒輪比計算一下
電子齒輪比.rar (13 K) 下载次数:53
第三項用mm
第八項看你想設定多少
