wsdcsj
級別: 略有小成
精華主題: 0
發帖數量: 5 個
工控威望: 217 點
下載積分: 2206 分
在線時間: 23(小時)
注冊時間: 2014-06-05
最后登錄: 2014-09-22
查看wsdcsj的 主題 / 回貼
樓主  發表于: 2014-06-05 21:49

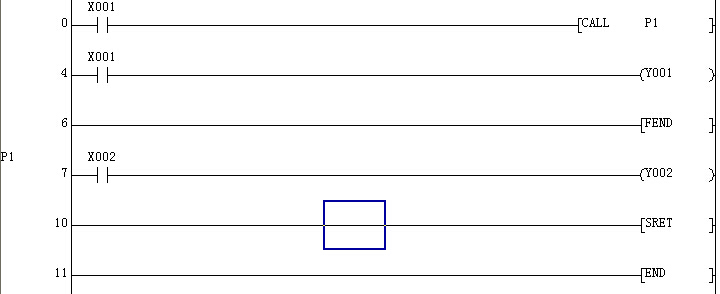

大家好,小弟是個新手,初來乍到,望關照。上圖中,我用仿真軟件調試,接通X0后,再分別接通X1和X2后,Y1

和Y2都會得電工作,問題是接通X0后應轉入子程序,為何會出現主、子程序同時能運行的情形,另外,因“SRET

”指令直接連左母線,中間沒有觸點,如何才能判斷子程序是否已運行結束。望各位賜教,最好能詳細點,謝謝
changyu0330
級別: 論壇先鋒
精華主題: 0
發帖數量: 141 個
工控威望: 1285 點
下載積分: 4280 分
在線時間: 86(小時)
注冊時間: 2010-07-29
最后登錄: 2024-11-16
查看changyu0330的 主題 / 回貼
1樓  發表于: 2014-06-09 02:05
你的程序Call P1哪來X0呢?

問題是接通X0后應轉入子程序,為何會出現主、子程序同時能運行的情形,
按你程序X1 NO是先Call P1子程序 ,做完再SRET 返回主程序
X1 ON ,會Call P1   ,P1若當時X2有ON的話,Y2就會ON,返回主程序時,當X1還是ON的Y1也會跟著ON,
但如果分析來看Y2會比Y1來的快,但是多快,肉眼看不出來!!^^


”指令直接連左母線,中間沒有觸點,
Call指令沒有接點通常都在程序的FNED,後面追加使用。因?yàn)槭亲映绦颍酝ǔ6际且恍┻\(yùn)算程式換算等等再當子程序。

如何才能判斷子程序是否已運行結束,
這沒辦法判斷也,程序是一直Scan,看功力,哈!~
momo0720
人外有人,天外有天!
級別: 工控俠客
精華主題: 0
發帖數量: 458 個
工控威望: 2028 點
下載積分: 19664 分
在線時間: 615(小時)
注冊時間: 2009-09-11
最后登錄: 2024-12-02
查看momo0720的 主題 / 回貼
2樓  發表于: 2014-06-09 08:13
子程序底部做執行旗標就知道有沒有運轉了.....
http://blog.xuite.net/fa.system/twblog
wsdcsj
級別: 略有小成
精華主題: 0
發帖數量: 5 個
工控威望: 217 點
下載積分: 2206 分
在線時間: 23(小時)
注冊時間: 2014-06-05
最后登錄: 2014-09-22
查看wsdcsj的 主題 / 回貼
3樓  發表于: 2014-06-09 08:31
非常感謝changyu0330的提醒,那天的梯形圖確實寫錯了,第一行的X1應為X0。但仿真軟件測試結論是一樣的,即接通X0后,子、主程序同時執行。如上所述,那與普通程序不是一樣的嗎,還要調用子程序干嗎,假設子、主程序分別用于機械的手動和自動模式,如都能同時得電運行,那不是亂套嗎,麻煩前輩解釋一下好嗎。
709488196
常熟工控
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 161 點
下載積分: 766 分
在線時間: 106(小時)
注冊時間: 2014-04-24
最后登錄: 2024-04-29
查看709488196的 主題 / 回貼
4樓  發表于: 2014-06-09 08:55
  PLC程序添加子程序是為了讓程序結構清晰明了,避免一個程序過長,當然可以將所有的程序都寫在一起,可是如果是一個復雜的控制,那這個程序的如果只用一個主程序的話龐大程度是可怕的,而且編制難度也相當高!所以一般會將不同功能分為多個子程序處理。
  手動/自動百度上查查都很多例子的,你可以用MC指令或者CJ指令也行,自己都看看編程手冊就行了
mythic
mythic
級別: 略有小成
精華主題: 0
發帖數量: 299 個
工控威望: 485 點
下載積分: 29480 分
在線時間: 275(小時)
注冊時間: 2013-05-14
最后登錄: 2024-02-07
查看mythic的 主題 / 回貼
5樓  發表于: 2014-06-09 12:57
手動自動狀態你不做互鎖的嗎?
changyu0330
級別: 論壇先鋒
精華主題: 0
發帖數量: 141 個
工控威望: 1285 點
下載積分: 4280 分
在線時間: 86(小時)
注冊時間: 2010-07-29
最后登錄: 2024-11-16
查看changyu0330的 主題 / 回貼
6樓  發表于: 2014-06-09 15:57
引用
引用第5樓mythic于2014-06-09 12:57發表的  :
手動自動狀態你不做互鎖的嗎?

如果使用MC的話~不用互鎖,
可以分的很明顯!~
附件: 111.rar (11 K) 下載次數:46
網站提示: 請不要用迅雷下載附件,容易出錯
