現在在研究上傳程序時這個編程口是怎么工作的。。。。。。

暫時猜想是，編程口可以同時兼容422和232協議。用于通信時是422協議。上傳程序是232。

正在印證中，有大神可以指教一下嗎？

想不懂的是，如果同時兼容這兩種協議的話，232的電平跟422的電平不一樣，接口不會燒嗎？

引用

引用樓主watter于2017-10-22 14:56發表的 請教FX的編程口的問題 :

現在在研究上傳程序時這個編程口是怎么工作的。。。。。。

暫時猜想是，編程口可以同時兼容422和232協議。用于通信時是422協議。上傳程序是232。

.......

只有RS422，沒有RS232，因此不存在同時兼容的問題。

以上~

但是我試過用422協議去上傳程序到PLC，PLC提示說沒法通信的。用同一根，我卻試過用422通信成功的哦。那是什么原因通信失敗呢？

引用

引用第2樓watter于2017-10-22 15:53發表的  :
但是我試過用422協議去上傳程序到PLC，PLC提示說沒法通信的。用同一根，我卻試過用422通信成功的哦。那是什么原因通信失敗呢？

啥意思？沒看懂三菱的FX的編程口是422，不是232，不過可以使用232串電阻的方式實現簡易422通訊，這個方法適用于三菱FXQ系列的基本上都是232或者USB了

我是用一個串口服務器將編程口轉成TCP網絡協議。串口服務器那是要選定與PLC之間的通信協議的。

首先我是選定422通信，然后用串口助手發送命令跟PLC通信。測試是成功的。串口助手收到的是06，表示成功的。

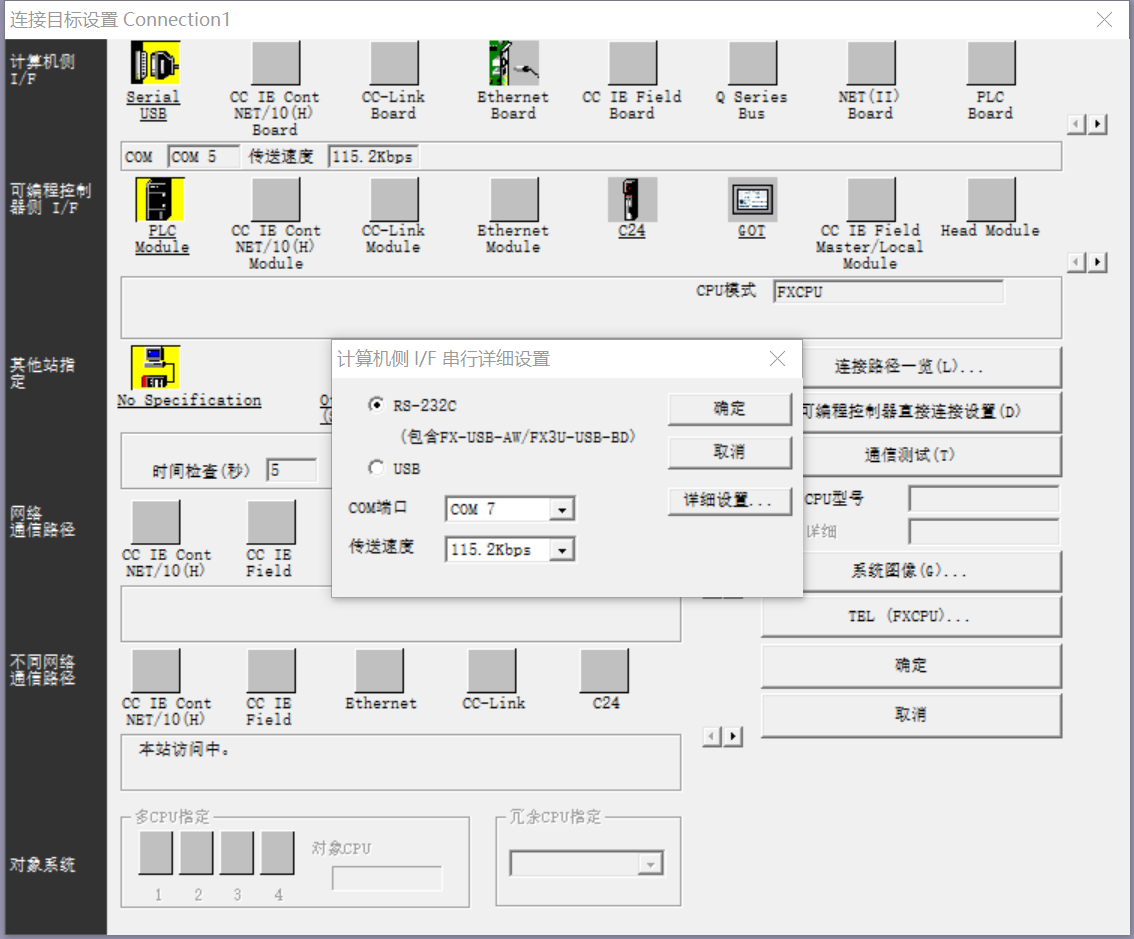

但是我同用樣的連接方式打開GX WORK2時，軟件就會提示說通信不成功，而且軟件上面寫的就是RS232C通信的哦。

因此我猜上傳程序到PLC時，應該不是用422通信協議。而是用232的

但我了解232跟422的電氣特性是不一樣的。電平都不一樣。所以很難理解。

還沒注意到呢，上傳顯示232,通信說明是422

        不知道這樣說對不對
        232，422，485只是一種物理接口
        而協議卻有多種，三菱編程口協議，Modbus TCP,ASCII ,RTU等等。上面的物理接口都可以轉換，比如通過研華ADAM－4520可以轉232轉換成422，485

422和232都不是通訊協議，是電氣接口形式。

計算機上面選擇232的原因是，雖然你插在電腦的一端是USB接口，但是實際上你是把它當做232來用的，這也就是你需要安裝驅動的原因，驅動的作用就是把USB當做232來用，因為232的歷史比較悠久，很多東西都是按232標準來做的，這樣通過一個驅動就可以兼容，同時USB速度也比232快，這樣使用就很方便。232和USB之間，從數據鏈路層來看，它們的幀也是不一樣的，所以需要驅動。至于電平轉換，就是通過SC09-USB來轉換的。歡迎討論

完全看不懂啊，慚愧

補充一下，422,232這些，僅僅只規定了電氣標準，也就是物理層。我們在使用的時候可以設置停止位，奇偶校驗什么的，這些就屬于鏈路層。而USB不單單規定了電氣標準，而且規定了幀格式，有興趣的話可以百度一下USB的數據幀格式

總算明白232跟422 跟USB的區別了 ,

那么請教一下為什么我串口服務器上選422時,可以用命令貞的方式通信.

但是用GX WORK2上傳程序時時卻說通信失敗呢?,

其實我的目的就是遠程通信的同時,可以遠期上傳程序
