樓主  發表于: 2018-09-11 18:57
塊是FX3U-4AD-ADP 電流輸入特性是4-20ma對應數字量0-1600     壓力變送器是4-20ma 0-40Mpa    用SCL指令使其匹配后誤差太多,實際壓力1MPA對應數字量22;請教各位老師應該怎樣修正?
ricinlhx
青島拓能自動化 15908921588 &
級別: 略有小成
精華主題: 0
發帖數量: 262 個
工控威望: 469 點
下載積分: 13978 分
在線時間: 418(小時)
注冊時間: 2008-09-25
最后登錄: 2025-01-23
查看ricinlhx的 主題 / 回貼
1樓  發表于: 2018-09-11 20:42
RTR 做個工式就可以修正
青島拓能自動化 15908921588  QQ:410295596 愿與從事染色、印花的朋友握手。
suegu2
級別: 家園?
精華主題: 0
發帖數量: 320 個
工控威望: 585 點
下載積分: 6621 分
在線時間: 276(小時)
注冊時間: 2012-09-22
最后登錄: 2025-01-10
查看suegu2的 主題 / 回貼
2樓  發表于: 2018-09-12 08:27
SCL有誤差是因為它小數處理是四舍五入的,你把輸入輸出的值放大十倍再匹配試試,要么就自己寫個公式轉換。
勤工儉學
deep throat
級別: 論壇先鋒
精華主題: 0
發帖數量: 188 個
工控威望: 1567 點
下載積分: 5955 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2024-09-27
查看勤工儉學的 主題 / 回貼
3樓  發表于: 2018-09-15 21:16
我最常用的公式是y=ax+b。
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8113 分
在線時間: 507(小時)
注冊時間: 2008-10-17
最后登錄: 2025-01-16
查看小侯的 主題 / 回貼
4樓  發表于: 2018-09-17 16:44
照你敘述的來推算
1Mpa應該是40才對
若是1Mpa是22
那麼滿刻度40Mpa也才880
這樣不是感測器有問題就是你用來量測實際值的儀表有問題

若你的感測器有非線性的狀態
而用SCL可以考慮多點成曲線
不一定要用兩點一線
例如
1MPA=22
2MPA=53
3MPA=120
一直到40MPA
ricinlhx
青島拓能自動化 15908921588 &
級別: 略有小成
精華主題: 0
發帖數量: 262 個
工控威望: 469 點
下載積分: 13978 分
在線時間: 418(小時)
注冊時間: 2008-09-25
最后登錄: 2025-01-23
查看ricinlhx的 主題 / 回貼
5樓  發表于: 2018-09-18 20:21

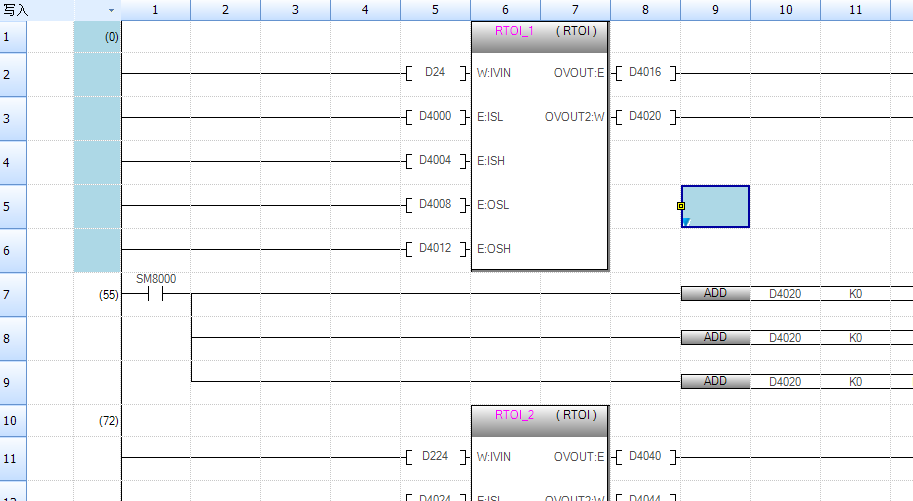

圖片:
做個這樣的功能塊就可以解決線性的誤差問題
青島拓能自動化 15908921588  QQ:410295596 愿與從事染色、印花的朋友握手。
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1835 個
工控威望: 2097 點
下載積分: 2727 分
在線時間: 2253(小時)
注冊時間: 2009-08-21
最后登錄: 2025-01-25
查看eledesigner的 主題 / 回貼
6樓  發表于: 2018-09-19 10:16
傳感器不準,你怪誰啊
iamwcq009
級別: 略有小成
精華主題: 0
發帖數量: 106 個
工控威望: 224 點
下載積分: 826 分
在線時間: 90(小時)
注冊時間: 2013-12-16
最后登錄: 2025-01-14
查看iamwcq009的 主題 / 回貼
7樓  發表于: 2018-09-19 15:06
y=ax+b,同解!
