tvbaobao
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 157 點
下載積分: 766 分
在線時間: 106(小時)
注冊時間: 2017-05-10
最后登錄: 2024-11-27
查看tvbaobao的 主題 / 回貼
樓主  發表于: 2018-09-07 17:17
圖片：
第一次做MODBUS程序，用FX3U帶FX3U-485-ADP-MB做MODBUS主站，讀取一個壓力變送器的峰值
FX3U編程如下（這個程序是打電話至三菱客服得到的建議，做最簡單的程序進行測試）
LD M8411
MOV H1091 D8420
MOV H1 D8421

LD M101
ADPRW H1 H3 K5 K2 D100

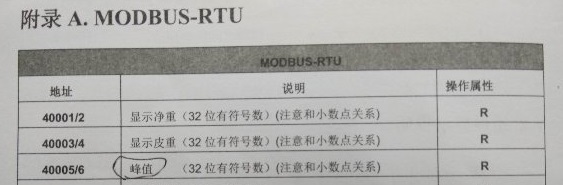

壓力變送器的峰值的MODBUS地址40005/6

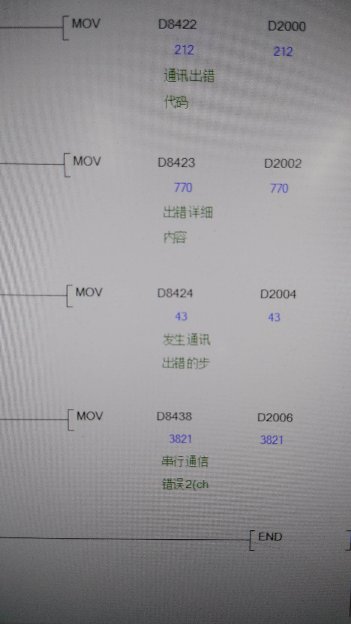

程序運行后通訊錯誤代碼212，出錯詳細內容770，打電話去三菱客服咨詢得到的答復是PLC發送功能正常，但壓力變送器反饋的數據格式不對，在此想請問各位大佬：
1.    壓力變送器的MODBUS地址40005 在FX3U的編程中可以取K5嗎？
2.    我試過將ADPRW H1 H3 K5 K2 D100中的K5換為K6，程序運行就不會出現錯誤代碼，但是D100中沒有數據，我這個程序運行的有問題嗎？
[ 此帖被tvbaobao在2018-09-07 17:46重新編輯 ]
ljy619
沒個性不簽名
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 260 點
下載積分: 355 分
在線時間: 44(小時)
注冊時間: 2008-04-05
最后登錄: 2023-09-27
查看ljy619的 主題 / 回貼
1樓  發表于: 2018-09-07 18:23
不懂學習下
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2049 個
工控威望: 2966 點
下載積分: 25191 分
在線時間: 1438(小時)
注冊時間: 2014-01-05
最后登錄: 2024-11-27
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2018-09-07 19:44
地址不對
項目、視覺、通訊QQ3515716
dgamen
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 315 個
工控威望: 423 點
下載積分: 2035 分
在線時間: 565(小時)
注冊時間: 2016-05-23
最后登錄: 2022-04-04
查看dgamen的 主題 / 回貼
3樓  發表于: 2018-09-08 11:33
把K5改為H4005試試
tvbaobao
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 157 點
下載積分: 766 分
在線時間: 106(小時)
注冊時間: 2017-05-10
最后登錄: 2024-11-27
查看tvbaobao的 主題 / 回貼
4樓  發表于: 2018-09-10 09:10
@dgamen
請問40005和4005在Modbus地址中有區別嗎？
我試過將K40005轉為H9C45，沒有效果，今天我會試試H4005，謝謝！
tvbaobao
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 157 點
下載積分: 766 分
在線時間: 106(小時)
注冊時間: 2017-05-10
最后登錄: 2024-11-27
查看tvbaobao的 主題 / 回貼
5樓  發表于: 2018-09-10 11:50
圖片：
@dgamen
試過了H4005，還是一樣的故障代碼
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3803(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-27
查看tingfenghu的 主題 / 回貼
6樓  發表于: 2018-09-10 11:51
引用
引用第4樓tvbaobao于2018-09-10 09:10發表的  :
@dgamen
請問40005和4005在Modbus地址中有區別嗎？
我試過將K40005轉為H9C45，沒有效果，今天我會試試H4005，謝謝！

地址不對，
modbus 地址應該偏移一位，
40005的址址，應該是h00,H04,二個字節。
標準的modbus地址都是這樣的，自定協議就不一定。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3803(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-27
查看tingfenghu的 主題 / 回貼
7樓  發表于: 2018-09-10 11:52
引用
引用第5樓tvbaobao于2018-09-10 11:50發表的  :
@dgamen
試過了H4005，還是一樣的故障代碼

http://www.nusil.com.cn/read.php?tid=1654937&page=1#1995402
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
ricinlhx
青島拓能自動化 15908921588 &
級別: 略有小成
精華主題: 0
發帖數量: 262 個
工控威望: 469 點
下載積分: 13968 分
在線時間: 409(小時)
注冊時間: 2008-09-25
最后登錄: 2024-11-25
查看ricinlhx的 主題 / 回貼
8樓  發表于: 2018-09-10 14:08
接個串口調試的,看看返回數據是啥
青島拓能自動化 15908921588  QQ：410295596 愿與從事染色、印花的朋友握手。
tvbaobao
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 157 點
下載積分: 766 分
在線時間: 106(小時)
注冊時間: 2017-05-10
最后登錄: 2024-11-27
查看tvbaobao的 主題 / 回貼
9樓  發表于: 2018-09-10 15:17
@tingfenghu

ADPRW H1 H3 K5 K2 D100 改成ADPRW H1 H3 H4 K2 D100后能正確讀取到數值了，非常感謝！
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 342 個
工控威望: 493 點
下載積分: 4015 分
在線時間: 250(小時)
注冊時間: 2013-03-22
最后登錄: 2024-11-27
查看zhangqi_1234的 主題 / 回貼
10樓  發表于: 2018-09-10 19:21
地址偏移應該是這樣：40005-40001=4，而不是5。因此指令如下：ADPRW H1 H3 K4 K2 D100。收到數據后，用M8029把指令復位。
依然云煙
上善若水，厚德載物
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 279 點
下載積分: 38944 分
在線時間: 182(小時)
注冊時間: 2009-06-09
最后登錄: 2024-11-19
查看依然云煙的 主題 / 回貼
11樓  發表于: 2018-11-11 09:08
樓主，你讀到的正確數值具體是多少，后面程序D100有經過轉換處理嗎
