三菱FX-5U與三菱Q.L.FX系列內置以太網簡易通信設置
簡易通信設置在FX-5U側進行設置，通信對象CPU 無需進行設置，不需要進行程序觸發或者啟動。
本通信適用三菱帶內置以太網的CPU，具體設置如下：

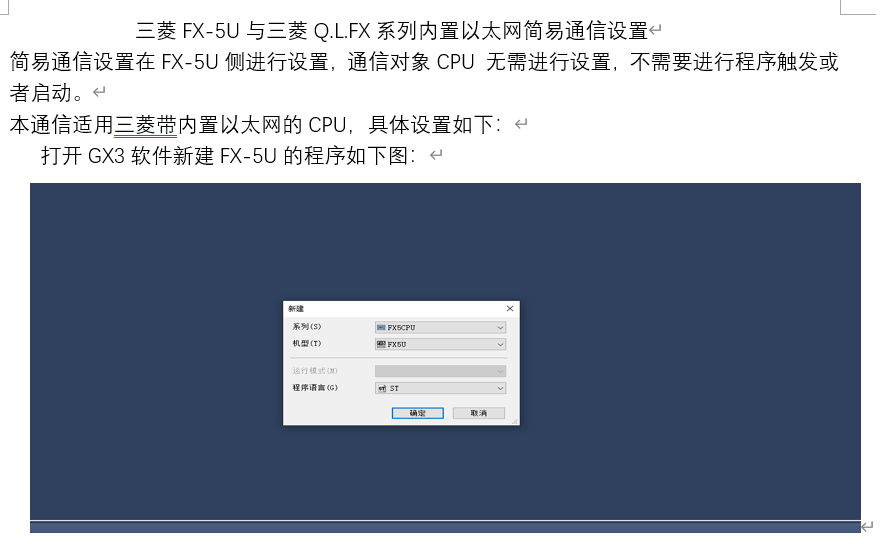

打開GX3軟件新建FX-5U的程序如下圖：
新建程序

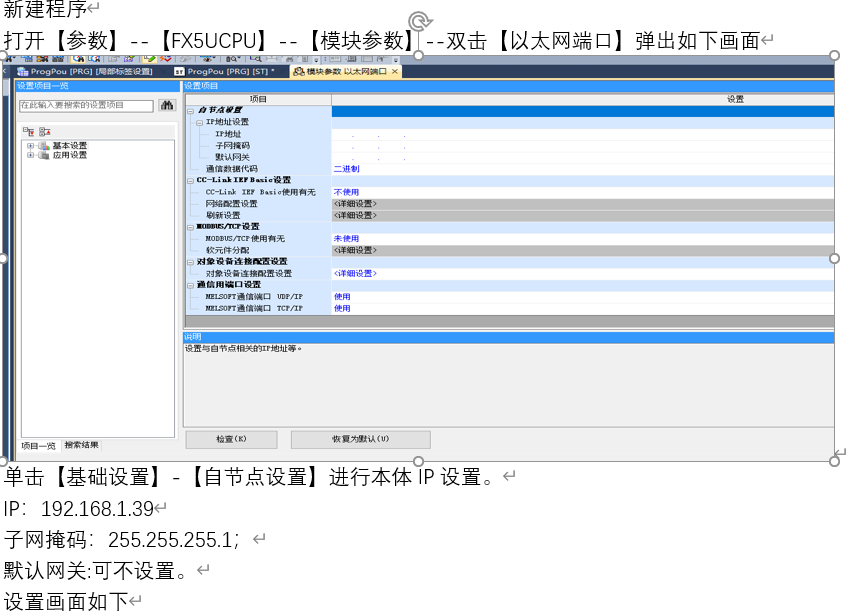

打開【參數】--【FX5UCPU】--【模塊參數】--雙擊【以太網端口】彈出如下畫面
單擊【基礎設置】-【自節點設置】進行本體IP設置。
IP：192.168.1.39
子網掩碼：255.255.255.1；
默認網關:可不設置。

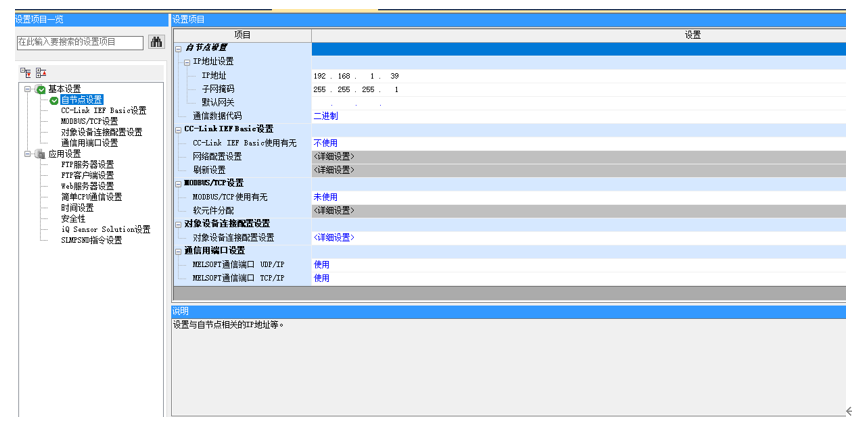

設置畫面如下

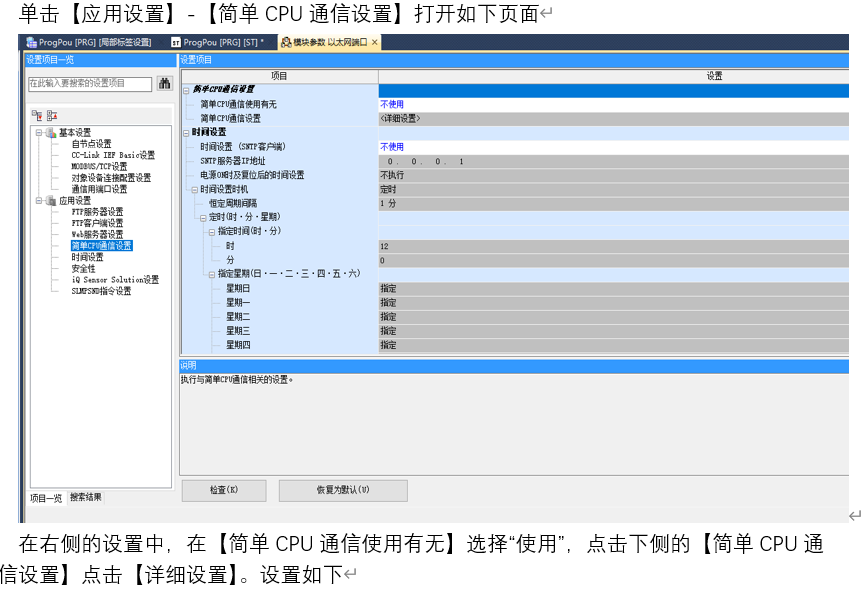

單擊【應用設置】-【簡單CPU通信設置】打開如下頁面
在右側的設置中，在【簡單CPU通信使用有無】選擇“使用”，點擊下側的【簡單CPU通信設置】點擊【詳細設置】。設置如下
讀取：讀取通信設備設置 設置為定期執行，執行間隔10ms，

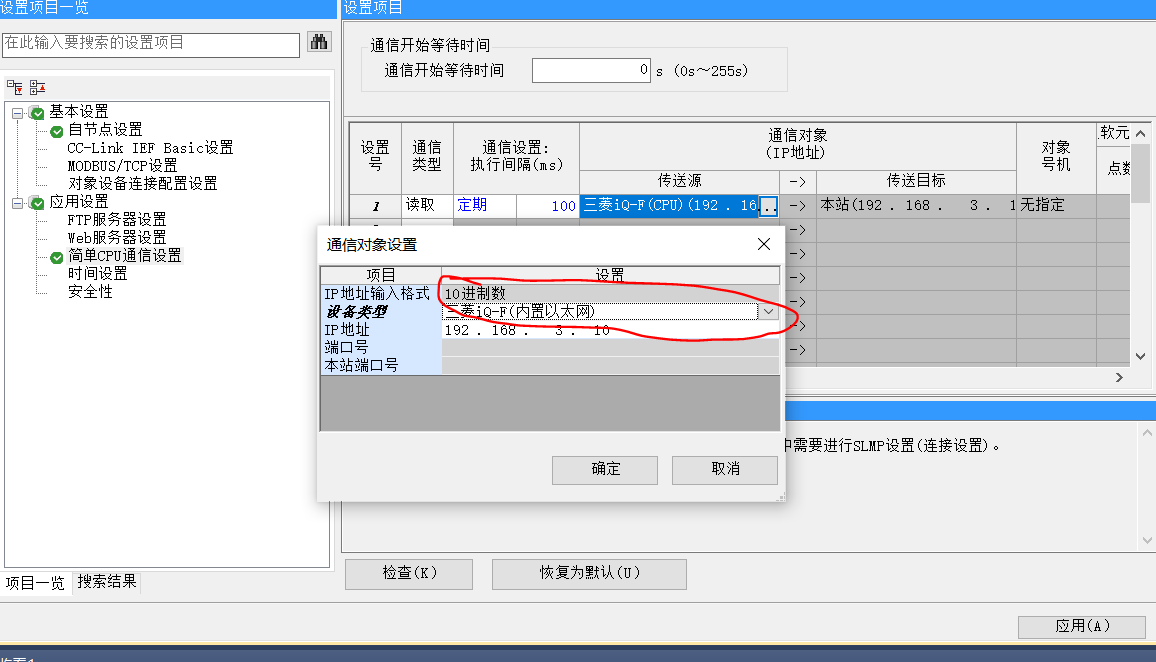

通訊對象設置
IP：192.168.1.12

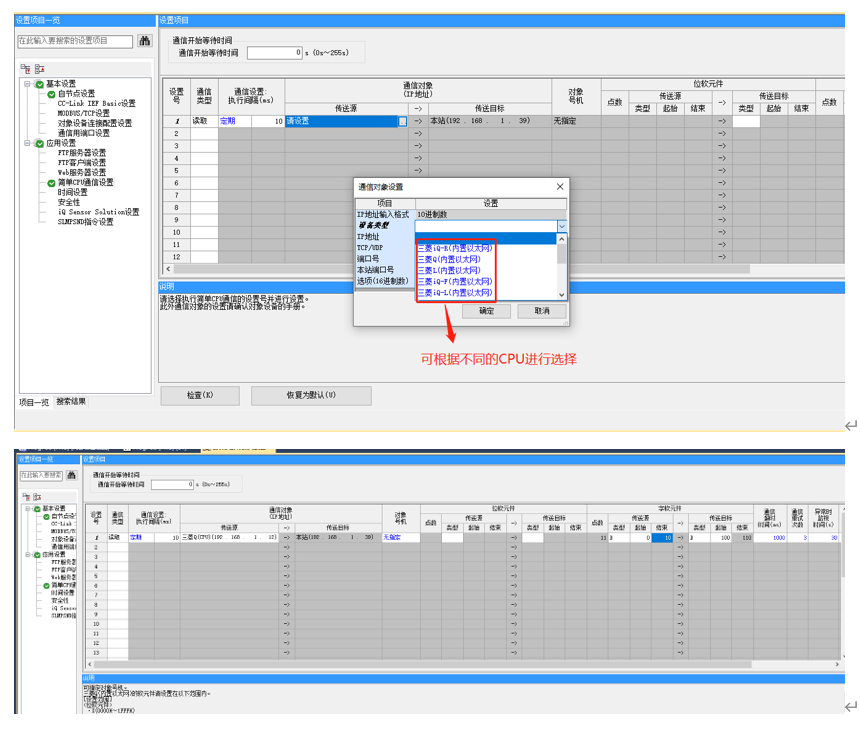

設備類型：選擇對應的CPU 如下圖可以選擇

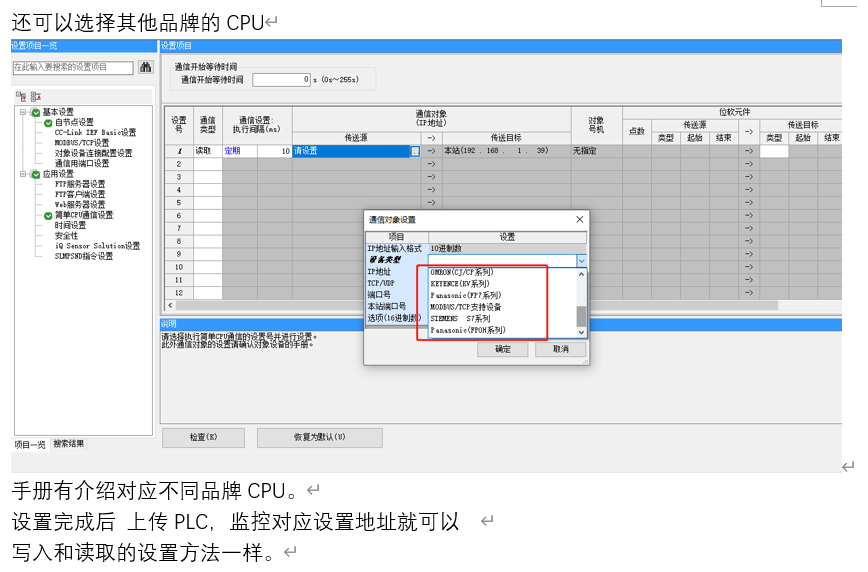

還可以選擇其他品牌的CPU

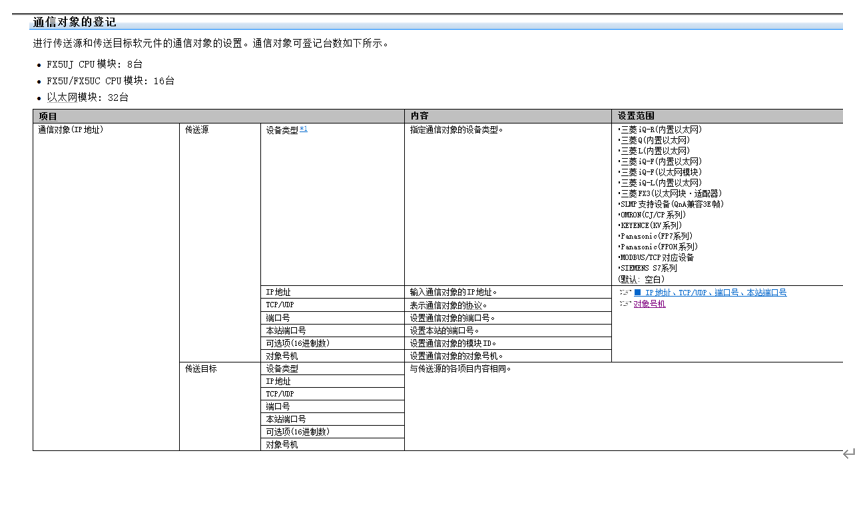

手冊有介紹對應不同品牌CPU。
設置完成后 上傳PLC，監控對應設置地址就可以
寫入和讀取的設置方法一樣。
