我現在用三菱FX3U編寫一段程序，我需要讓一個動作重復不定次數，次數是通過觸摸屏設定，我在屏幕上輸入多少，就讓這個動作進行多少次，我是需要用STL指令和時間指令結合進行嗎，希望各位大佬提供下思路，以及做法，還有就是想問一下STL指令的用法

你是一個氣缸多次動作，還是很多個氣缸組合的就是ABCD氣缸一個動作？如果是一個氣缸動作，取前后限，到達前限就+1，然后回到原位，如果大于設定次數就停止動作，下次在動作就清零

引用

引用第1樓夢雨天涯于2023-08-09 14:33發表的  :
你是一個氣缸多次動作，還是很多個氣缸組合的就是ABCD氣缸一個動作？如果是一個氣缸動作，取前后限，到達前限就+1，然后回到原位，如果大于設定次數就停止動作，下次在動作就清零

一個氣缸動作，讓這個動作重復多次，那我該用什么指令呢，謝謝您

1,  FOR NEXT
2,  步進   最后一個S用來判斷次數

給你一個最原始的例子




D210就是在屏上設的次數

引用

引用第4樓anlyl2014于2023-08-09 18:24發表的  :

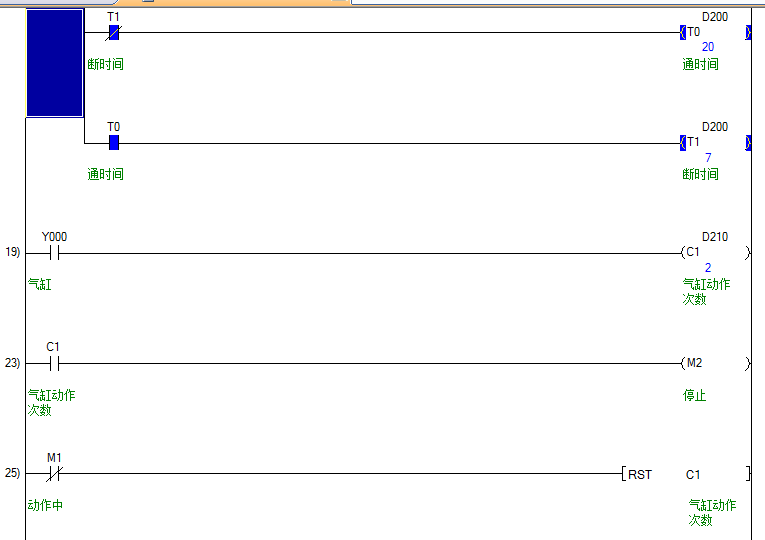

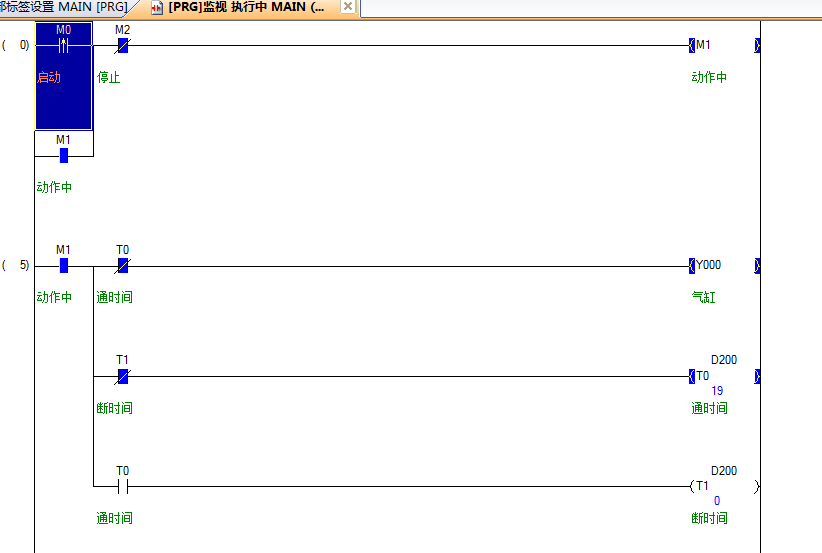

給你一個最原始的例子
[attachment=283653]
[attachment=283654]
D210就是在屏上設的次數

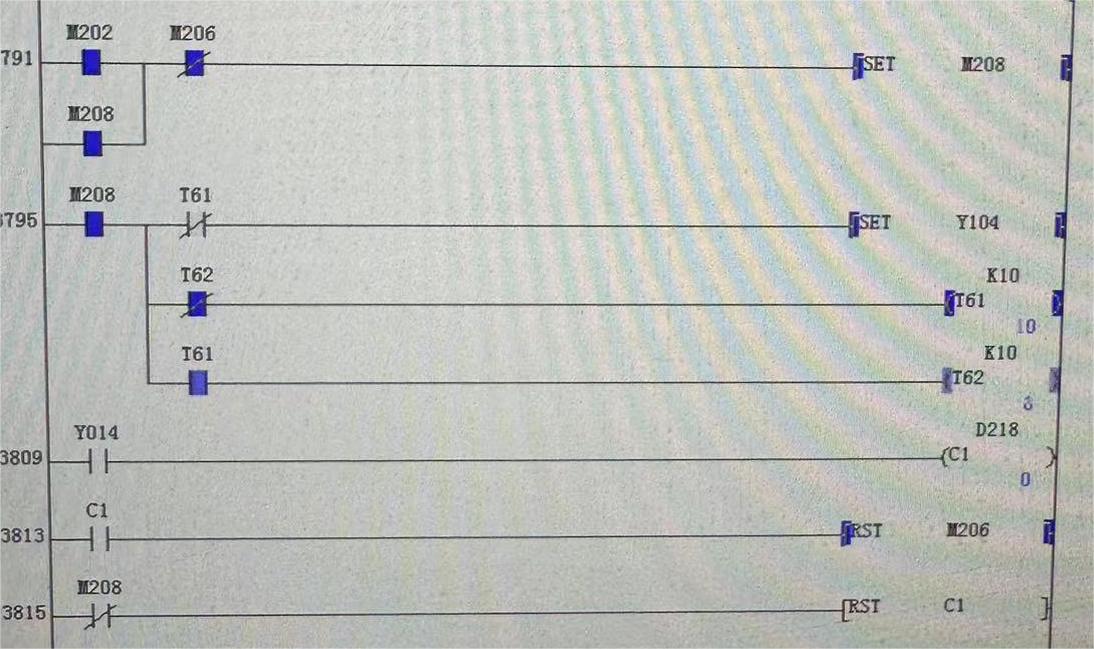

我嘗試了您的方法，但是存在一些問題，關鍵是我的次數寫不進去，還有就是關于啟動的問題，我的啟動也是觸摸屏上的按鍵，地址M202，如圖

引用

引用第3樓ymmfa于2023-08-09 16:59發表的  :
1,  FOR NEXT
2,  步進   最后一個S用來判斷次數

沒用過這樣的指令，希望再仔細解釋一下，謝謝

SET Y104 改成 OUT Y104 試試

IF M2 THEN

    OUT_T(M1,TC1,30);(*3s開啟Y1*)
    IF T1  =30 THEN
        M1 := 0;
        Y1 := 1;
    END_IF;

    OUT_T(Y1,TC2,30);(*3s關閉Y1*)
    IF T2  = 30 THEN
        M1 := 1;
        Y1 := 0;
    END_IF;
END_IF;

IF LDP( 1, M1 ) THEN
    number := number + 1;
END_IF;

IF number >= D100 THEN(*D100設置循環次數*)
    M2 := 0;
    M1 := 0;
    number := 0;
    T2 := 0;
    T1 := 0;
END_IF;

引用

引用第8樓sunzengli于2023-08-10 16:39發表的  :
IF M2 THEN
    OUT_T(M1,TC1,30);(*3s開啟Y1*)
    IF T1  =30 THEN
        M1 := 0;
        Y1 := 1;
.......

M1，M2 是啟動循環信號
感覺有些笨拙，暫時想不到更好的算法，請大家指正

[quote]引用第5樓于偉業于2023-08-10 10:10發表的  :


我嘗試了您的方法，但是存在一些問題，關鍵是我的次數寫不進去，還有就是關于啟動的問題，我的啟動也是觸摸屏上的按鍵，地址M202，如圖

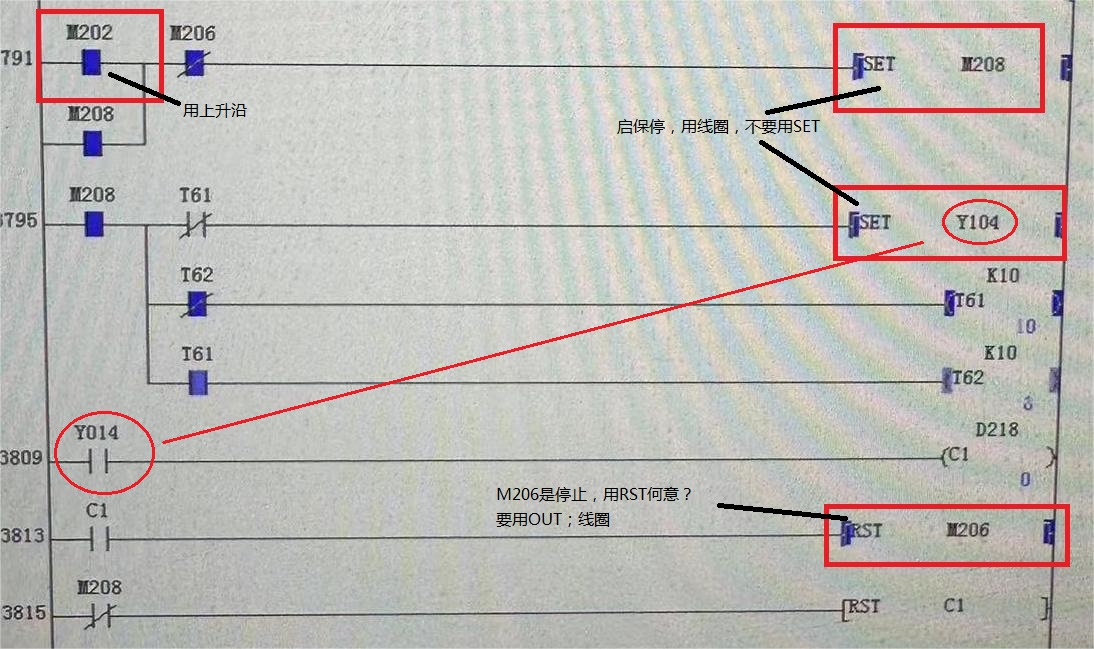

連抄都抄錯！看看我的跟你的有什么不同？
[attachment=283730]

用步進指令，例子，實際上，要實現這個功能方法多的是，記得10幾年前某論壇討論過；
氣缸動作STL.rar (159 K) 下载次数:85
