樓主  發表于: 2008-09-28 16:49
小弟初數，請問DC24V ,NPN,三線接近開關,棕、藍、黑.三根線如何近入PLC.請告知二種，電源外接和PLC內部電源.我用的是          FX1s-30MR的。最好能傳個示意圖和實際接線圖上來，先謝了.
888888
級別: 略有小成
精華主題: 0
發帖數量: 101 個
工控威望: 216 點
下載積分: 527 分
在線時間: 143(小時)
注冊時間: 2008-05-12
最后登錄: 2024-05-17
查看888888的 主題 / 回貼
1樓  發表于: 2008-09-28 17:05
棕 24V+
藍 GND
黑 接PLC
方茂興
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 288 點
下載積分: 694 分
在線時間: 82(小時)
注冊時間: 2008-08-17
最后登錄: 2013-08-25
查看方茂興的 主題 / 回貼
2樓  發表于: 2008-09-28 21:49
二樓對，
棕線接24DV  ，藍線接COM  ，黑線接輸入點。
bjj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的 主題 / 回貼
3樓  發表于: 2008-09-29 08:02
在問一下，輸入端有兩排，上一排com,X1.X3.X5.     下一排com,com.X0.X2.X4兩排中的com端隨便接，還是各管各的一排.
華豐
只有虛心學習,才能讓人進步!
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2024-08-01
查看華豐的 主題 / 回貼
4樓  發表于: 2008-09-29 09:05
上是上，下是下，不能混用！
kenwa
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kenwa的 主題 / 回貼
5樓  發表于: 2008-09-29 11:25
只要是輸入端的（X），是COM都是一樣的，可以任意接一個用，只是不能跟輸出端的（Y）混用。
tianqiji
工控道路上的石子!
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 265 點
下載積分: 1019 分
在線時間: 49(小時)
注冊時間: 2008-04-15
最后登錄: 2021-08-31
查看tianqiji的 主題 / 回貼
6樓  發表于: 2008-09-29 11:43
學習，學習！
學習工控最好的網站http://www.nusil.com.cn/bbs/?u=36778
yuzegang
級別: 略有小成
精華主題: 0
發帖數量: 106 個
工控威望: 237 點
下載積分: 600 分
在線時間: 183(小時)
注冊時間: 2008-02-04
最后登錄: 2025-01-08
查看yuzegang的 主題 / 回貼
7樓  發表于: 2008-09-29 14:53
棕：接24V+
藍：接24V-
黑：接PLC輸入點
輸入COM點接24V+
bjj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的 主題 / 回貼
8樓  發表于: 2008-09-30 14:25
外部電源怎么接線?
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1462 點
下載積分: 8006 分
在線時間: 366(小時)
注冊時間: 2007-04-16
最后登錄: 2025-01-07
查看fjqz00的 主題 / 回貼
9樓  發表于: 2008-09-30 14:37
棕色接外部電源的24V，藍色接外部電源的0V，黑色接PLC的輸入點
另外，外部電源的0V再接一條到PLC輸入端的COM去
這樣就可以使用了
bjj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bjj的 主題 / 回貼
10樓  發表于: 2008-09-30 14:42
謝謝，高人指點.我試一下.
yeyhx
愛雖沒有說出口, 但并不代表不愛!!!
級別: 略有小成
精華主題: 0
發帖數量: 463 個
工控威望: 422 點
下載積分: 1168 分
在線時間: 36(小時)
注冊時間: 2007-04-20
最后登錄: 2023-06-05
查看yeyhx的 主題 / 回貼
11樓  發表于: 2008-10-01 19:47

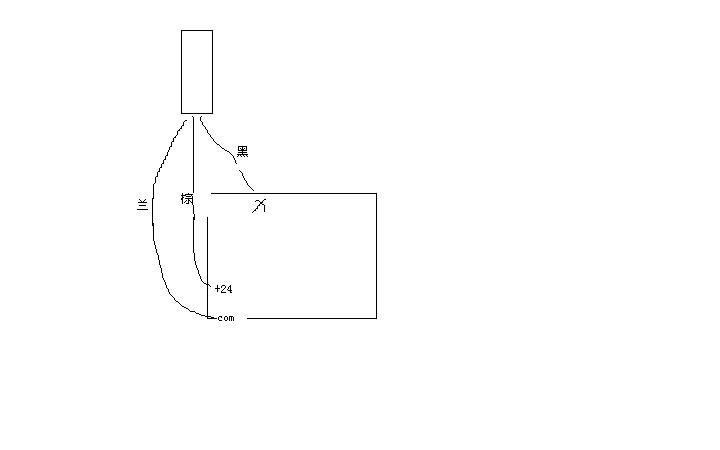

圖片：
