樓主  發表于: 2008-08-22 14:46
圖片:
伺服電機的反饋信號怎么和PLC接線?我想用A、B差分計數對伺服電機進行控制,就是伺服驅動器的A、B差分信號反饋到PLC,PLC根據設定的值對伺服進行控制,那怎么進行接線呢?PLC接A、B差分信號就是兩個輸入點(相對于一個高速計數器),而伺服的反饋信號有A+、A-、B+、B-,我蓋怎么接線呢???
ldy188
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ldy188的 主題 / 回貼
1樓  發表于: 2008-08-22 14:48

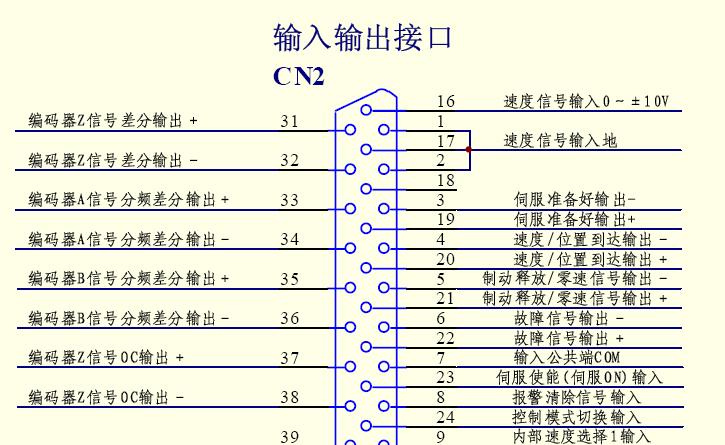

就是圖中的33、34、35、36,共計4個輸出端,而PLC只有X0、X1,改怎么接線???
ldy188
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ldy188的 主題 / 回貼
2樓  發表于: 2008-08-24 11:49
圖就是控制器(驅動器)的輸出信號,就是伺服把信號反饋給控制器,控制器再反饋給PLC等上位機,這個圖就是控制器輸出到上位機的。請大家幫幫我。
yang123zhi
級別: 略有小成
精華主題: 0
發帖數量: 23 個
工控威望: 205 點
下載積分: 752 分
在線時間: 13(小時)
注冊時間: 2006-09-26
最后登錄: 2024-06-21
查看yang123zhi的 主題 / 回貼
3樓  發表于: 2008-08-24 14:11
此圖應是和定位模塊連接的
天空流星
SZ-CL
級別: 網絡英雄
精華主題: 0
發帖數量: 572 個
工控威望: 6194 點
下載積分: 21275 分
在線時間: 565(小時)
注冊時間: 2008-03-17
最后登錄: 2025-01-23
查看天空流星的 主題 / 回貼
4樓  發表于: 2008-08-25 09:21
我沒用過這兩個信號,不清楚怎么接,
只用過Z相的0點信號,
差分脈沖信號,你要接到X點可能抓不到的,
一天賊忙
級別: 略有小成
精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2024-12-16
查看一天賊忙的 主題 / 回貼
5樓  發表于: 2008-08-25 13:46
差分輸出PLC是不能接收的,如果想接AB相,可以加個高速脈沖計數模塊,好像是1HC。
PLC可以接集電極開路的Z相信號,一般應用于回零過程。
