樓主  發表于: 2010-07-31 11:42






電路 是 西門子s7200的 plc ,改成 三菱 , 電路方面 好不好改呢? 輸入端有PNP傳感器。

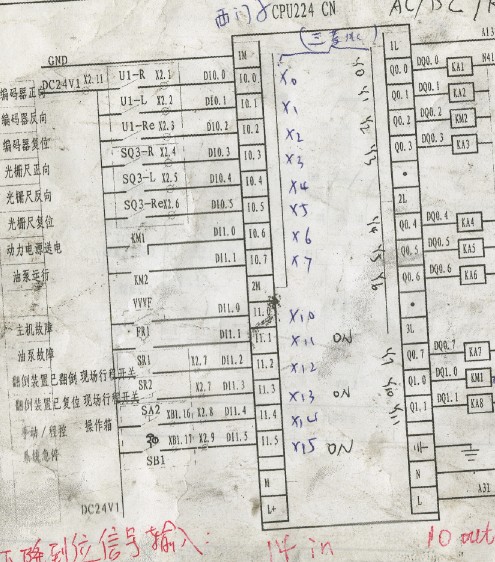

看電路圖 西門子的 輸入com端接的是 0V,其余的 輸入端子是連接了 +24V, 這是 源型 輸入對的吧
三菱 FX2n-48mr 是不是 只能接 漏型的


車間一臺設備 原來是 西門子s7200的plc , 我根據動作原理,在三菱的plc上模仿出來了,但是我在更換成 三菱的 plc 后,輸入點沒有信號輸入怎么回事呢?西門子的 I輸入端和三菱的X對應起來接的,西門子的 輸入端的com口,也就是 1M 是直接接在 開關電源的 GND 上的,為什么接到三菱的 輸入com 上后,三菱的plc沒有信號輸入呢?編碼器單獨由 開關電源供電,在三菱的plc 上可以輸入,但是其余的都不行。
carrful
級別: 略有小成
精華主題: 0
發帖數量: 556 個
工控威望: 379 點
下載積分: 1119 分
在線時間: 131(小時)
注冊時間: 2007-05-24
最后登錄: 2025-01-09
查看carrful的 主題 / 回貼
1樓  發表于: 2010-07-31 11:44
換成三菱FX3U或是FX3G的這個是可以接PNP型的
三菱
明明522
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看明明522的 主題 / 回貼
2樓  發表于: 2010-07-31 12:29
目前只有 fx2n的 plc,你看看得需要怎么修改電路圖或者不修改電路圖就可以換成 fx2n呢?
得龍節電
級別: 略有小成
精華主題: 0
發帖數量: 52 個
工控威望: 246 點
下載積分: 931 分
在線時間: 32(小時)
注冊時間: 2009-08-20
最后登錄: 2024-10-09
查看得龍節電的 主題 / 回貼
3樓  發表于: 2010-07-31 13:19
1樓說的對,換成FX3U的就可以解決問題。
如果只有FX2N的話,接線時請把原來西門子的公共端IN的線GND去掉,
然后把DC24V換成三菱的PLC的COM即可。
簡單一句話:照三菱的要求改成NPN即可。
