學習時畫的，水泵類一用一備，轉換開關分三檔，分別是#1水泵用#2備；手動；#2水泵用#1備，當主用泵故障時，備用泵延時5S投入；并設故障報警。請老手看看，有沒有錯誤？ GX Developer 打印 梯形圖 MAIN.rar (32 K) 下载次数:74 圖紙.rar (34 K) 下载次数:61


怎么沒人啊

        作為學習程序來說，該程序完全能實現所需功能，沒有錯誤；并且結構清晰、思路正確。
    從程序看來，程序作者有相當?shù)碾姎饨?jīng)驗；比如，手動的時候，不受水位信號的控制，以利于在水位信號異常時起動設備。

    看程序時，由于帖子是發表在三菱PLC論壇，故假設了PLC型號為FX2N（從PLC接線圖來看，不是，但不妨礙分析）；并假設Y1控制1#泵、Y2控制2#泵。
    該程序是用基本方法編制的程序，在實用中，還可以用其他的方法，并加入一些保護功能，比如按鈕信號的檢測判別、其他輸入信號的判別等。
    一般地說，對于故障信號，可將PLC輸出與接觸器信號聯合檢測，但需注意程序中相互牽制的部分。
    而停止按鈕（例如該例中的SB3、SB4），可使用常閉觸點，以保證停止信號的可靠性。另，根據實際情況，還可以設置自動方式下的停止。

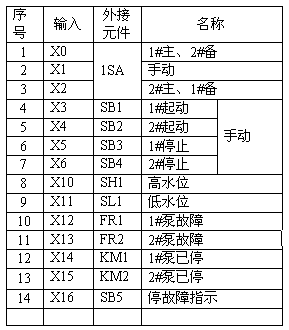

    為方便網友看圖，給出輸入信號參考列表如下：


    不過，我對PLC知之不多，僅編過幾個順控程序。

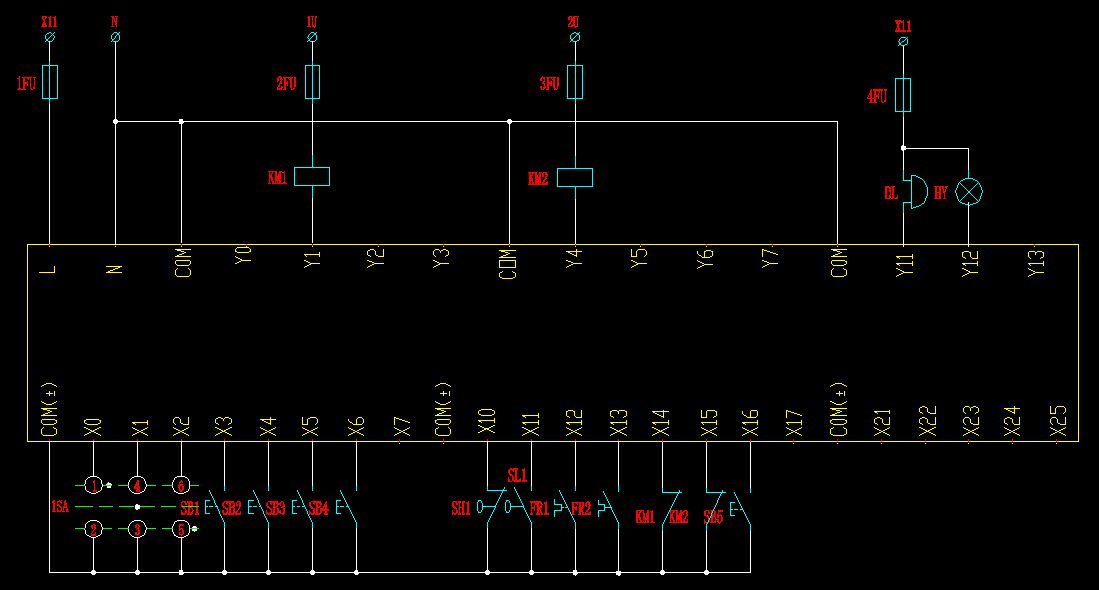

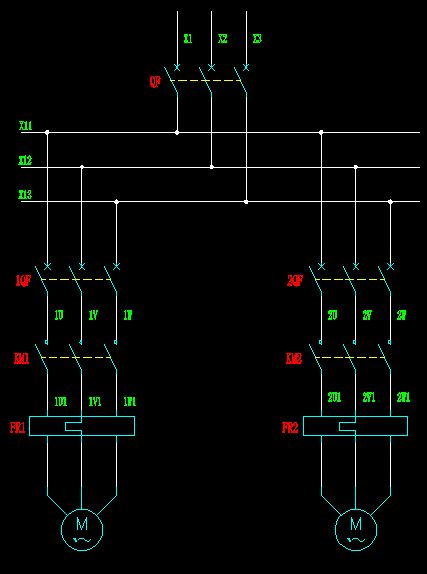

程序沒有大的問題,電氣圖紙有不合理的地方.
1.PLC輸出才用了零線制,這樣做不太合理,這樣很容易損壞PLC觸點.
2.系統回路里缺少了急停開關,在設計系統安全很主要的.

感謝樓上二位兄臺指點，說實話，本人未接觸過PLC（實踐基本為零）。另外：天各一方兄指的“PLC輸出才用了零線制”。有點不明白，請解釋下。

PLC輸出公共點用了零線,應用L線接入公共點.這樣才合理.

樓上說的有理。
