各位老師

位移傳感器的量程是100CM
輸出信號是0----10V
將數據讀入PLC后乍樣在觸摸屏上顯示實際位置(值)
也就是說如何將讀入數據轉換成實際高度值
又如何校正呢

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6770 個
工控威望: 38371 點
下載積分: 3182 分
在線時間: 9509(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-24
查看cvlsam的主題 / 回貼

1樓發表于: 2010-09-17 13:31

只看該作者 | 小中大

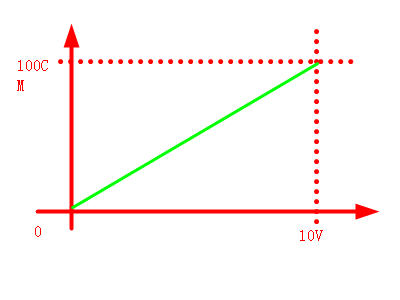

這不就是一個Y=KX方程？

（DATA-IN_L）×（OUT_H-OUT_L）/（IN_H-IN_L）
=DATA×100/10
=DATA×10

標準線性話方程。

至于校正，你可以加載標準將傳感器輸入為0V是否對應于0，已經輸入為10V看看是否為100.

Regards
