    Fx2n64M的PLC+930 GOT，遇到這樣一個問題：我想用C0和C221、C222、C225、C230四個保持型計數器來做不同的計數功能，現在計數沒有問題，但不能對它們進行清零，查來查去也沒能找到原因，梯形圖和GT頁面如圖，請達人指點，謝謝！

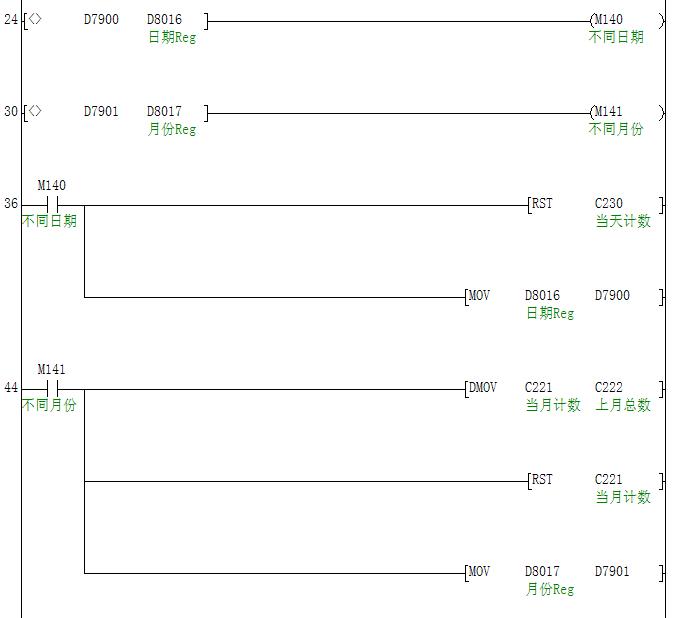

程序段1

            程序段1

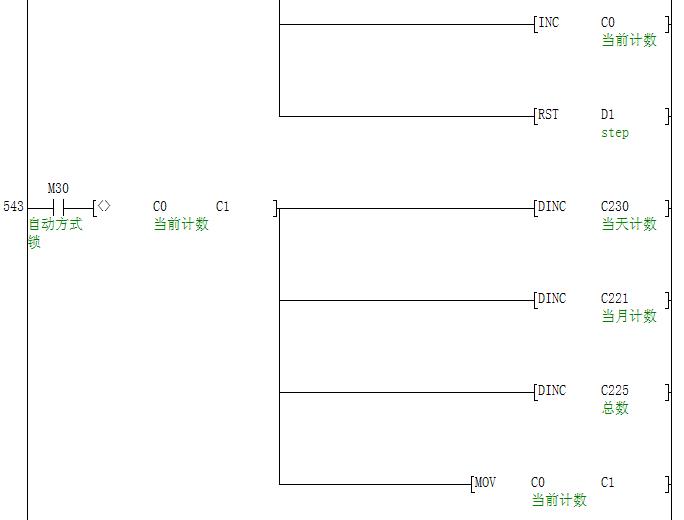

程序段2

                程序段2

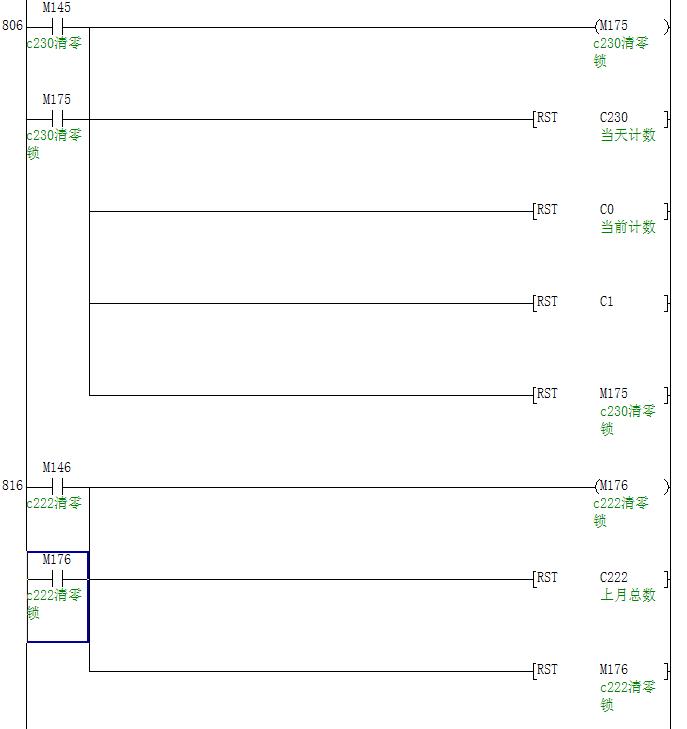

程序段3

                         程序段3

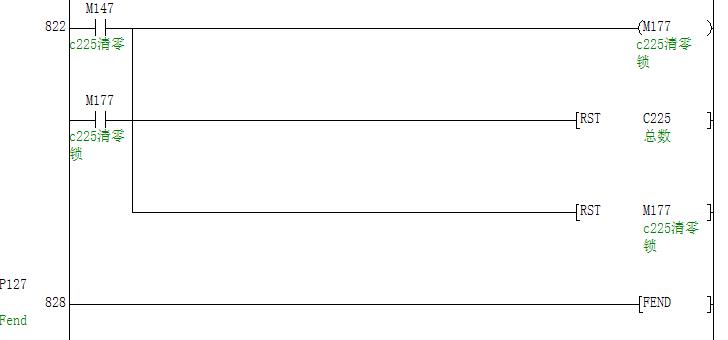

程序段4

              程序段4

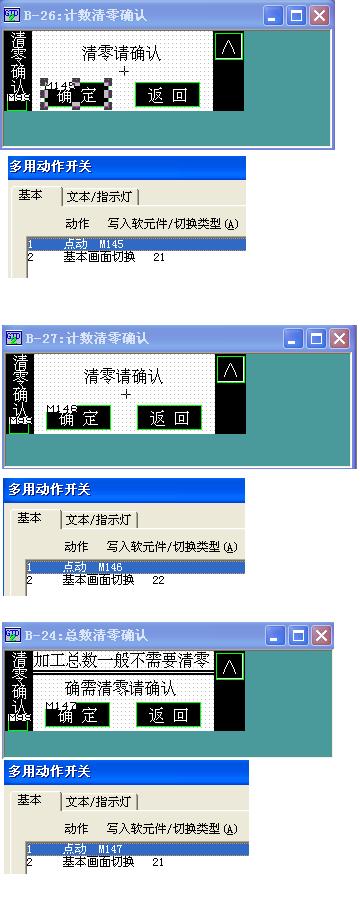

GT頁面

           GT頁面

你在程序中強制M145、M146試試，如能清零說明你的觸摸屏組態有問題，如不能說明程序有問題，找出是哪里的問題就好辦了。

C計數器  不要 緊挨著使用    如 用了C221  就不要 用C220與C222  ,間隔2個試一試。你可以用C221,223,225,227.........

在RUN時，用軟件監視一下程序看是那里的問題。程序沒問題在檢查觸摸屏動畫構件的操作對象錯了沒，

回復goodman：你在程序中強制M145、M146試試........

在監視模式下強制M145、M146等，M145接通了，但C22x就是值不變！程序中只有以上片段對這些軟元件進行過操作！

回復 心情不錯：C計數器  不要 緊挨著使用    如 用了C221  就不要 用C220與C222  ,間隔2個試一試。你可以用C221,223,225,227.........

有空去試一下，但愿能解決。

以上程序段中的RST C22x 語句我改用DMOV K0 C22x 試過，也沒有效果！

在使用功能指令時，注意指令助記符前的“D”,其表示32位數值，例“DMOV C220  D0”是指將32位計數器c220當前數值傳送到由D1和D0組成的32位數據寄存器中，而由D1和D0組成的32位數據寄存器中的D1保存的是高16位二進制數值，D0則保存的是低16位二進制數值，故由上述例子得知，c220的當前值的高16位二進制數值傳送到D1，c220的當前值的低16位二進制數值傳送到D0。如果要復位由D1和D0組成的32位數據寄存器，則要同時復位D1和D0 ,例“RST D1  ,RST D0"或“DMOV K0 D0"。在實際編程時，為避免只做16位用與組成32位數值用的混淆（例：INC D1則與上述指令中的D1混淆），我們盡量用偶數表示，例D0,D2,D4。
其次，檢查PLC到GOT的通信是不是有問題。
再次，程序中的out m175,out m176,out m177,RST M175,RST M176,RST M177有必要用嗎，刪除試試。
程序編寫盡量做到簡潔。

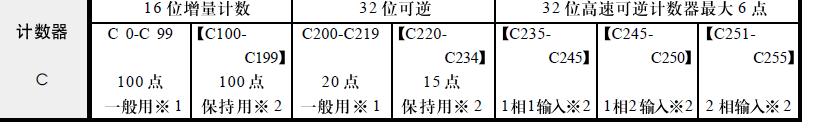

回復zhanghuan：你分析的很有道理，在使用這些計數器之前我也簡單查了一下FX2n的編程手冊，應該是我不夠仔細，看到列表


就以為單個計數器就是32位的，謝謝您的指正！

另外， 使用out m175,out m176,out m177,RST M175,RST M176,RST M177這樣“冗余”的指令是想通過這樣的安排來保證操作上的“平穩性和及時響應”，因為在GT頁中的M145、M146、M147我設為點動。

抱歉，因個人平時用32位計數器用的少，才把c220,c221等32位計數器當成了16位來分析，經查找資料證實，C220至C234為32位掉電保持型增/減計數器，配套使用的有增計數/減計數切換用的輔助繼電器M8220至M8234.敬請諒解！
附件有本在三菱電機官網下的“FX系列（FX1S，FX1N，FX2N，FX2NC）編程手冊-基本指令、步進梯形指令、應用指令說明書”，供學習，里面計數器一欄說明得較具體，涵蓋了一些編程實例。 [upload=2]
由于附件有4.9M上傳不了，這是三菱電機管網連接地址http://www.meas.cn/download/dwn_idx_manual.asp需注冊才能下載，好像本論壇也有下。

問題查出來沒？方便將PLC和GOT程序發過來看看嗎？我的郵箱：zhanghuan_2006@126.com
