我按照三菱編程手冊上的做法來接線的 我用2相2計的計數器c252  旋轉編碼器的A B Z分別接在fx2n的x0 x1 x2指令就是ld m8000   out c252 k 1234 我就想看看運行計數的情況�？墒俏医雍镁�通電結果不計數 用比較指令hscs也沒看到計數到位輸出。用M8252監(jiān)控正反轉倒是可以。就是不知道為什么不能顯示計數。
  我用1相一計的做過 不過接的是接近開關 是可以顯示計數的。不知道為什么用旋轉編碼器就不行了。

求解 倒地哪里出問題了 對了我的旋轉編碼器型號是ovw2-036-2mhc 我記得是z相一圈就給個低點位。 集電極開路輸出的。

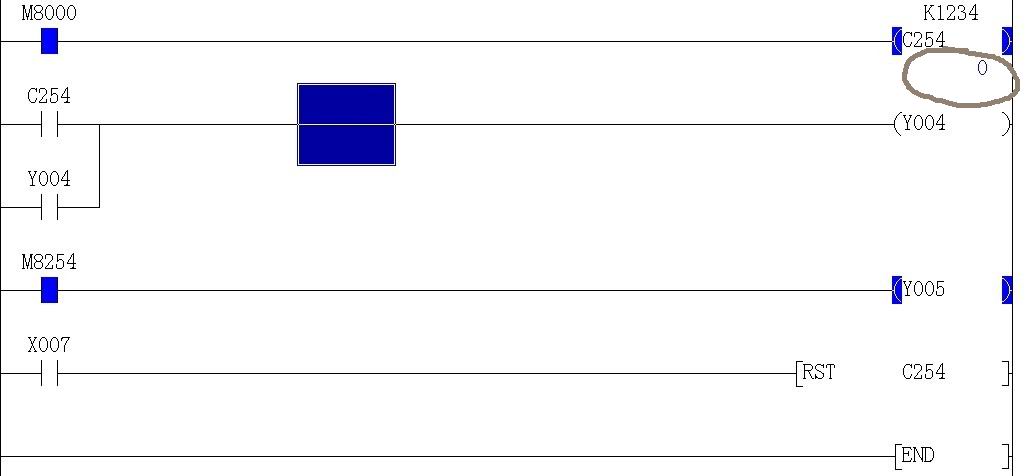

我就想知道為什么在打方框的地方沒顯示計數值！！

哦對了 我個程序我用的c254   x6我已經置位了。

樓主，你的意思現在正常工作了？

。。樓上 是沒有計數  我不知道我這個型號的編碼器是不是適合fx2n的三菱plc啊。之前是fx1n40mt的plc 求解啊 倒地什么輸出方式才適合呢？1n跟2n 我看手冊上也沒有特別說明�。。�！

你的編碼器進線是否正確，編碼器電源不可以和PLC本身電源相接。那樣編碼器是不工作的

學習學習

回5樓
為什么編碼器工作電源不能跟plc  24v電源相連��？ 求解
還有 接線的話應該沒錯 我是按照手冊上來的。我這幾天思考了一下 旋轉編碼器有很多種輸出方式，這款我沒有說明書但是 通過查資料應該是集電極開路， 之前用的plc是fx1n  ，我現在用fx2n不知道行不行，不過思來想去我也找不到關鍵地方 昨天問了電子市場一個老板他一口咬定說是輸出方式問題。我郁悶了。

多數是輸出方式的問題。編碼器的電源要和PLC自帶的鏈接。我剛才試了一下，有顯示。我的編碼器型號TRD-J360-RZL

8樓
“編碼器的電源要和PLC自帶的鏈接”怎么跟5樓說的相反啊 倒地編碼器的24v電源接哪里
我今天用c251 計數 只接 Ａ�。孪嗟绞怯杏嫈碉@示了不過過了一下就沒了 x0 x1都沒閃爍了
我的編碼器是轉一圈給個信號 具體的我也沒資料 8樓說的輸出方式 是只plc的輸入方式嗎？
是NPN 還是pNP 我的plc型號是fx2n-128mt的 我看了下輸入端沒有 s/s 。倒地該怎么接 還有我是不是要先確認編碼器能接的plc型號在來研究其他問題�。。�

問題查清楚了  2MHC 型號的意思是 2m是只2相  H是Z相高電位 C是集電極開路輸出 而且是NPN型 PNP是HCp
我接好電路發(fā)現PLC的高速計數器C252不計數 但是x0  x1都有閃爍 說明有脈沖輸入，我換了C251 C253分別測試發(fā)現
計數正常，那么難道是plc的C252壞了?小弟問一下這個C252是軟件呢 還是獨立出來的硬件呢？？？？？？

看看PLC手冊就可以,要注意分清楚如何接線,不同接法對應不同的高速計數器,既然不改接線其他的計數器可以計數,就說明你的接線有錯.
