請教一下 4-20mA的信號 怎樣轉換成0-20之間數字？CP1E 系列的 先謝了各位

其實很簡單的，以下說明假設使用的機型為CP1E-N40和模擬量輸入模塊CP1W-AD041。

CP1W-AD041是4通道輸入的AI模塊，其占用4個輸入字和用于設定模塊參數的2個輸出字，由于使用的是40點的主機，因此主機占用的輸入與輸出地址分別是CIO0～CIO1，CIO100.0～CIO100.7和CIO101.0～CIO101.7。
所以分配給AD041的輸入通道地址為，CIO2～5，設定字地址為CIO102，103.

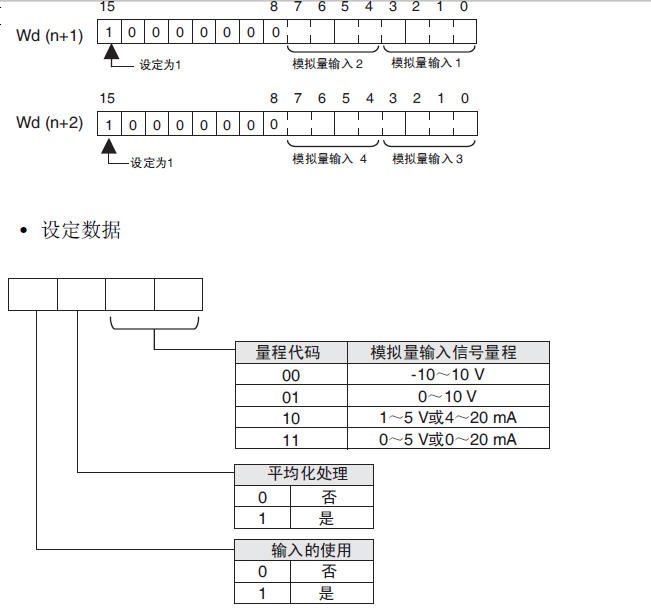

下面是設定字的說明：



由說明中可以看到，其最高位必須設置為1，低8位分別用于設定2個通道。
因?yàn)槲覀兪褂玫氖堑谝煌ǖ�，不需要平均值，通道需要設定為啟用，因此2進制就是1010.其余通道均設置成不啟用。因此設置為0000.

因此設定字就是#800A，與#8000.

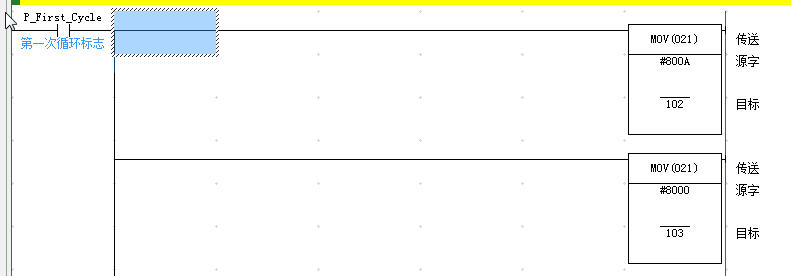

由于在模擬量模塊必須先設定再使用，因此，在程序中我們需要第一次循環標志用于設定設定字。

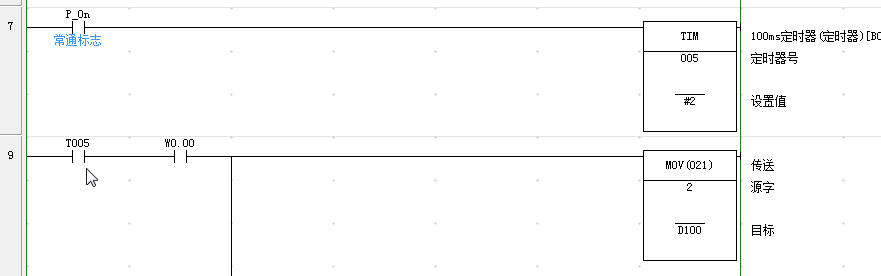

由于模塊設定字寫入需要0.1～0.2秒的時間，因此我們使用一個定時器用于延時。



此時通過直接讀取模擬量輸入通道我們就可以讀取到模擬值。

模擬量的讀取值在0～6000之間，此值代表4～20mA的輸入值，接下來，我們需要通過線性化整定指令將其整定到樓主要求的0～20之間。

在歐姆龍中，線性化指令分為SCL，SCL2，SCL3，其實質是一樣的，只是使用的直線方程不同而已，對于一條直線來說，其直線方程可以分為兩點式，截距式等等，這里我們就以SCL來描述，其使用的是兩點式。

根據手冊上對于SCL指令的描述，其輸入值根據參數定義的范圍進行整定，然后將整定后的值輸出。
參數：
第一個地址：整定后的下限
第二個地址：整定前的下限
第三個地址：整定后的上限
第四個地址：整定前的上限
這里：整定后的上下限分別是20，0，而整定前的上下限分別是6000，0.
所以，在使用SCL指令前，首先要設定參數，我們?cè)诘谝淮窝�環中就做了參數的初始化，參數的初始化不需要必須在第一次循環中設定，你可以在任何SCL指令執行前予以設定。



最后，我們調用SCL指令，完成輸入數據的線性整定。

在本貼結束的最后，附上整個例程的程序：
CP1E.rar (3 K) 下载次数:2851

Good Luck～
