luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1399 分
在線時間: 201(小時)
注冊時間: 2006-12-02
最后登錄: 2024-09-19
查看luosm的 主題 / 回貼
12樓  發表于: 2011-06-12 15:14
9樓兄弟正確，確實是脈沖反饋電路。SFPL-62是200V  1A高頻二極管。
yangzuofei
級別: 略有小成
精華主題: 0
發帖數量: 373 個
工控威望: 293 點
下載積分: 486 分
在線時間: 149(小時)
注冊時間: 2008-07-30
最后登錄: 2022-09-19
查看yangzuofei的 主題 / 回貼
13樓  發表于: 2011-06-12 15:56
你檢查STRG6651的1 4腳，看有沒有300v   和0.5-1伏的啟動電壓，檢查輸出有無短路，如沒有， 檢查R1   R10  C8，或直接更換掉,一般問題就能解決
dongjing888
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 169 點
下載積分: 467 分
在線時間: 28(小時)
注冊時間: 2008-03-19
最后登錄: 2018-11-06
查看dongjing888的 主題 / 回貼
14樓  發表于: 2011-06-12 16:50
資料能標注清晰些嗎  這樣不好回答
mgkdrh
級別: 略有小成
精華主題: 0
發帖數量: 209 個
工控威望: 320 點
下載積分: 838 分
在線時間: 183(小時)
注冊時間: 2010-06-16
最后登錄: 2023-11-03
查看mgkdrh的 主題 / 回貼
15樓  發表于: 2011-06-12 21:28
檢查啟動電阻，電容C12，C8，二極管D3，光耦PC1，STRM6548的5腳與2腳之間有沒有擊穿
yuaiwu
wemhoener
級別: 網絡英雄

精華主題: 0
發帖數量: 474 個
工控威望: 10132 點
下載積分: 11462 分
在線時間: 421(小時)
注冊時間: 2007-11-10
最后登錄: 2025-01-22
查看yuaiwu的 主題 / 回貼
16樓  發表于: 2011-06-13 08:06
我修過，直接拆個24V的開關電源板子放進去得啦！PLC的com端子和24V輸出端子加24V電源就可以點亮運行的！
初學電
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看初學電的 主題 / 回貼
17樓  發表于: 2011-06-13 08:36
學習了
loio
級別: 論壇先鋒
精華主題: 0
發帖數量: 168 個
工控威望: 1305 點
下載積分: 95627 分
在線時間: 341(小時)
注冊時間: 2008-04-23
最后登錄: 2019-09-21
查看loio的 主題 / 回貼
18樓  發表于: 2011-06-13 08:46
引用
引用第13樓yangzuofei于2011-06-12 15:56發表的  :
你檢查STRG6651的1 4腳，看有沒有300v   和0.5-1伏的啟動電壓，檢查輸出有無短路，如沒有， 檢查R1   R10  C8，或直接更換掉,一般問題就能解決


圖紙的 C8極性是否正確???
xin418513387
級別: 略有小成
精華主題: 0
發帖數量: 234 個
工控威望: 317 點
下載積分: 965 分
在線時間: 260(小時)
注冊時間: 2007-06-14
最后登錄: 2023-07-10
查看xin418513387的 主題 / 回貼
19樓  發表于: 2011-06-13 08:51
腦袋暈暈
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1399 分
在線時間: 201(小時)
注冊時間: 2006-12-02
最后登錄: 2024-09-19
查看luosm的 主題 / 回貼
20樓  發表于: 2011-06-14 09:23
18樓兄弟正確，查看電路板，C18級性畫反。
luosm
級別: 略有小成
精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1399 分
在線時間: 201(小時)
注冊時間: 2006-12-02
最后登錄: 2024-09-19
查看luosm的 主題 / 回貼
21樓  發表于: 2011-06-14 09:28
圖片：

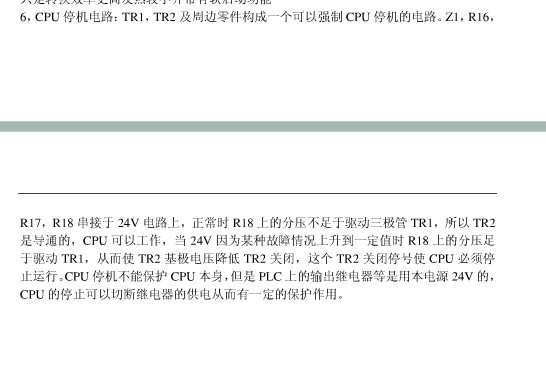

查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考。
本帖最近評分記錄：
  • 下載積分:+5(xqx666) 學習了！
    luosm
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 98 個
    工控威望: 255 點
    下載積分: 1399 分
    在線時間: 201(小時)
    注冊時間: 2006-12-02
    最后登錄: 2024-09-19
    查看luosm的 主題 / 回貼
    22樓  發表于: 2011-06-14 09:29
    圖片：

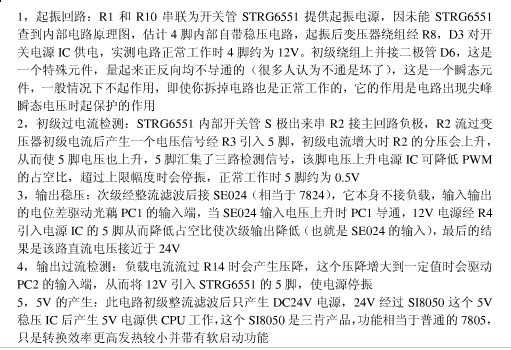

    查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考
    luosm
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 98 個
    工控威望: 255 點
    下載積分: 1399 分
    在線時間: 201(小時)
    注冊時間: 2006-12-02
    最后登錄: 2024-09-19
    查看luosm的 主題 / 回貼
    23樓  發表于: 2011-06-14 09:34
    本機經檢測維修，為貼片元件C12 /0.1uF電容漏電。代換后正常。感謝各位的幫助。
    本帖最近評分記錄：
  • 下載積分:+1(kf123) 熱心助人
