hwangdk1987
hwangdk1987
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 115 點
下載積分: 13386 分
在線時間: 76(小時)
注冊時間: 2014-08-28
最后登錄: 2023-09-28
查看hwangdk1987的 主題 / 回貼
12樓  發表于: 2016-10-10 07:51
不要用對射光電,
選激光測距傳感器,
再設定標準長度做校驗用

可以直接測量距離,
輸出有數字量有也有模擬量的,
數字量直接讀,
模擬量就做個模數轉換。
gwm422
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 192 點
下載積分: 2757 分
在線時間: 923(小時)
注冊時間: 2013-02-18
最后登錄: 2025-01-22
查看gwm422的 主題 / 回貼
13樓  發表于: 2016-10-11 12:07
不要沉
zjdzfjc
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 98 點
下載積分: 676 分
在線時間: 0(小時)
注冊時間: 2016-10-09
最后登錄: 2021-07-21
查看zjdzfjc的 主題 / 回貼
14樓  發表于: 2016-10-11 12:21
樓主你配的圖和8樓表達的意思好像不一樣吧,我是想問問8樓,你通過余弦定理進行計算時候的,三角形是那個?
liujinyang
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 150 點
下載積分: 1928 分
在線時間: 33(小時)
注冊時間: 2015-10-10
最后登錄: 2021-04-27
查看liujinyang的 主題 / 回貼
15樓  發表于: 2016-10-13 22:08
引用
引用第14樓zjdzfjc于2016-10-11 12:21發表的  :
樓主你配的圖和8樓表達的意思好像不一樣吧,我是想問問8樓,你通過余弦定理進行計算時候的,三角形是那個?

個人想法,僅供參考。
我當時回復的時候,樓主還沒上圖。因為我們公司有干復機,用的就是自動計算新卷直徑。
計算的三角形是翻轉架軸心,新卷軸心,對射光電檢測點這三點連接的三角形。
兩條邊的夾角C計算的確是個難點。我是這樣想的:在翻轉架軸心安裝電位器或者編碼器,首先確定翻轉架的零位,因為對射光電的位置是固定的,所以翻轉架到對射光電這條邊與翻轉架零位的夾角是固定的。新卷到對射光電檢測位置停止時根據電位器或者編碼器的當前值計算出翻轉架軸心到新卷軸心這條邊與翻轉架零位的夾角。這樣就能計算出兩邊的夾角C了。
[ 此帖被liujinyang在2016-10-13 22:23重新編輯 ]
walkerman
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 186 點
下載積分: 621 分
在線時間: 71(小時)
注冊時間: 2013-01-09
最后登錄: 2024-11-15
查看walkerman的 主題 / 回貼
16樓  發表于: 2017-09-16 10:46
這個初始直徑計算確實是個難點,樓主搞定了沒有?
walkerman
級別: 探索解密
精華主題: 0
發帖數量: 56 個
工控威望: 186 點
下載積分: 621 分
在線時間: 71(小時)
注冊時間: 2013-01-09
最后登錄: 2024-11-15
查看walkerman的 主題 / 回貼
17樓  發表于: 2017-09-16 10:52
其實不難,可以提醒一下,不僅要余弦定理還要一個的公式,因為實在太簡單,所以往往想不到。
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1837 個
工控威望: 2099 點
下載積分: 2731 分
在線時間: 2253(小時)
注冊時間: 2009-08-21
最后登錄: 2025-02-02
查看eledesigner的 主題 / 回貼
18樓  發表于: 2017-09-16 10:54
好個洛陽chan。
xiangmin276
本人從事印刷檢品分切機,鋰電行業分切機,非標設備控制等,如有
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 255 點
下載積分: 423 分
在線時間: 286(小時)
注冊時間: 2010-12-27
最后登錄: 2019-07-12
查看xiangmin276的 主題 / 回貼
19樓  發表于: 2017-09-25 14:34
不停機換卷印刷機器吧 ,1,放卷計數傳感器只需卷一套即可,舊的卷尾料 快要到達就準備換卷,2,因為初始卷直徑基本固定不變,觸摸屏早就已經設置好了,即使有變化也沒關系,因為放卷直徑和收卷直徑通過主軸 線速度計算基本上1秒采集計算一次,也就放卷準確的直徑很快就會切換算出來的。
xiangmin276
本人從事印刷檢品分切機,鋰電行業分切機,非標設備控制等,如有
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 255 點
下載積分: 423 分
在線時間: 286(小時)
注冊時間: 2010-12-27
最后登錄: 2019-07-12
查看xiangmin276的 主題 / 回貼
20樓  發表于: 2017-09-25 14:38

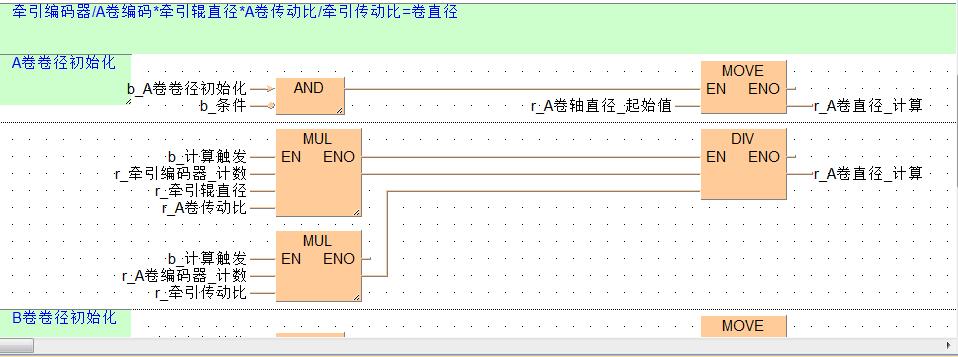

圖片:
qq  :496698209
