各位大神：
        我右一個電子秤，現在跟三菱FX2N PLC通訊來獲取稱的讀數，使用RS串行通訊指令。
        目前通訊已經成功，數據也全都能接收到，再變成軟件中監控軟元件的數據對照碼表換算的結果跟稱也是一致的。

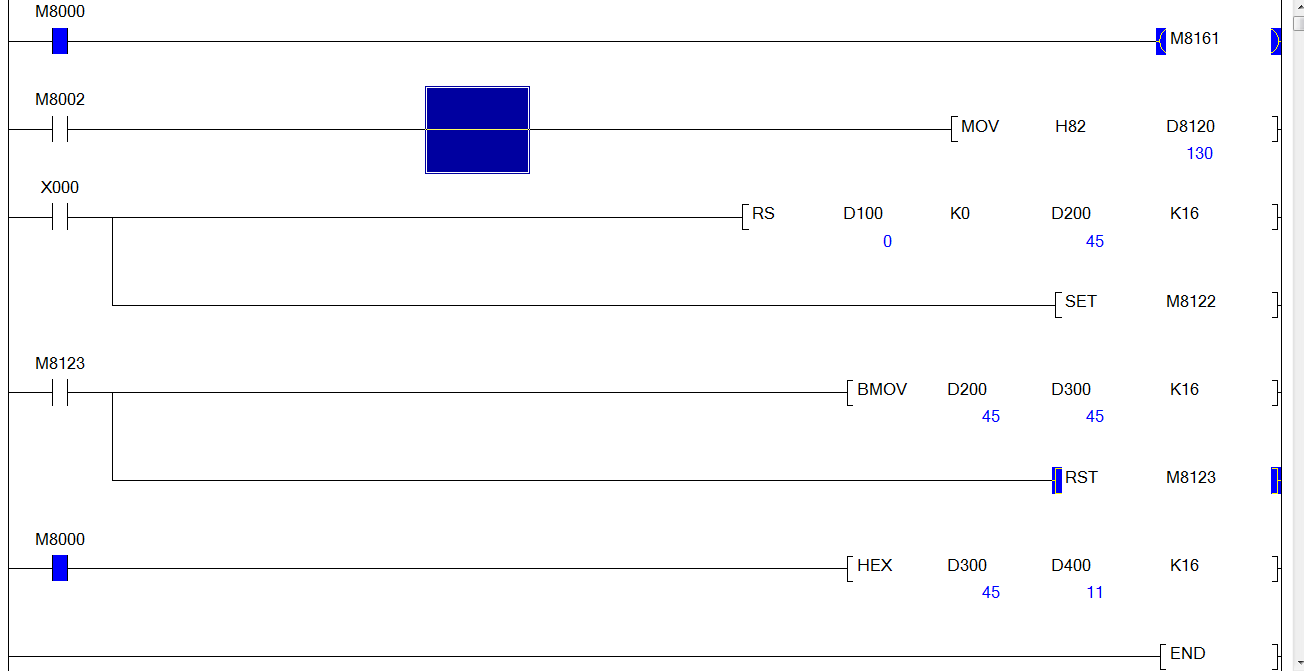

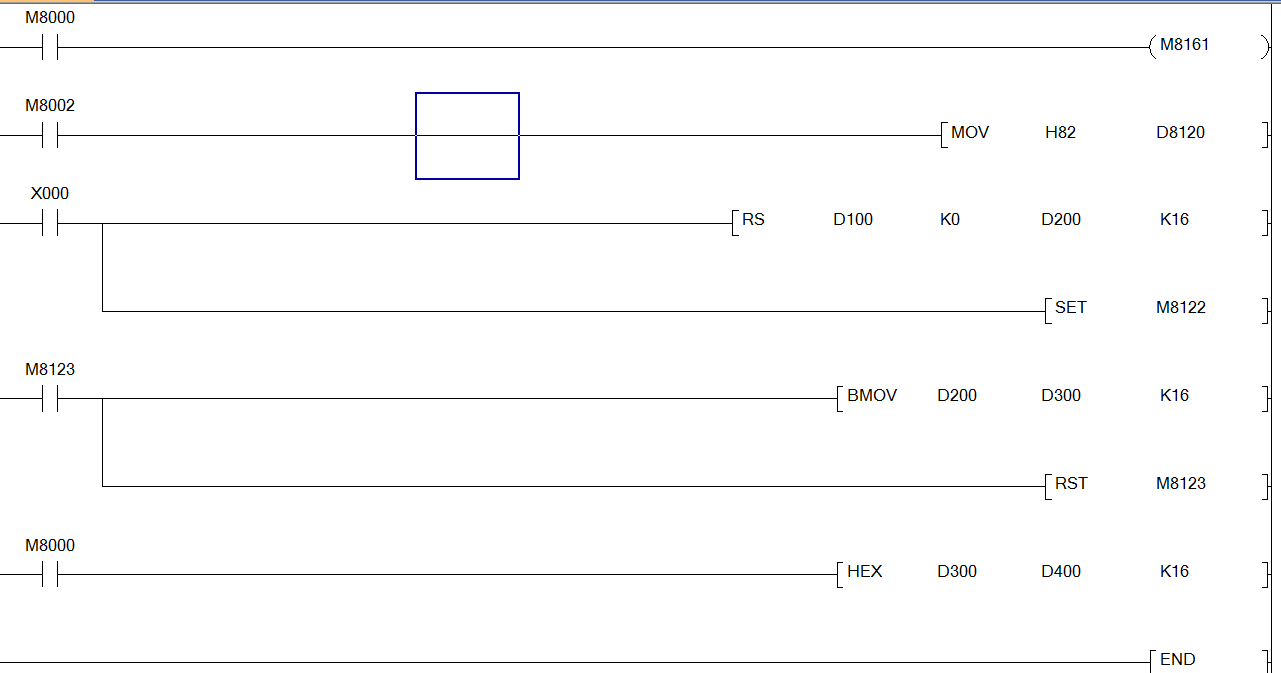

        現在出現個問題，如程序所示：我從D200---D215用于存放接收的數據，然后全部傳送到D300---D315中去。然后轉化稱16進制數據。

        我現在想吧這些數據整合成實際重量數據該如何轉換�，F(xiàn)在轉換成16進制后D400始終就11，而不是整個數據串

        如：稱上顯示  -0.076

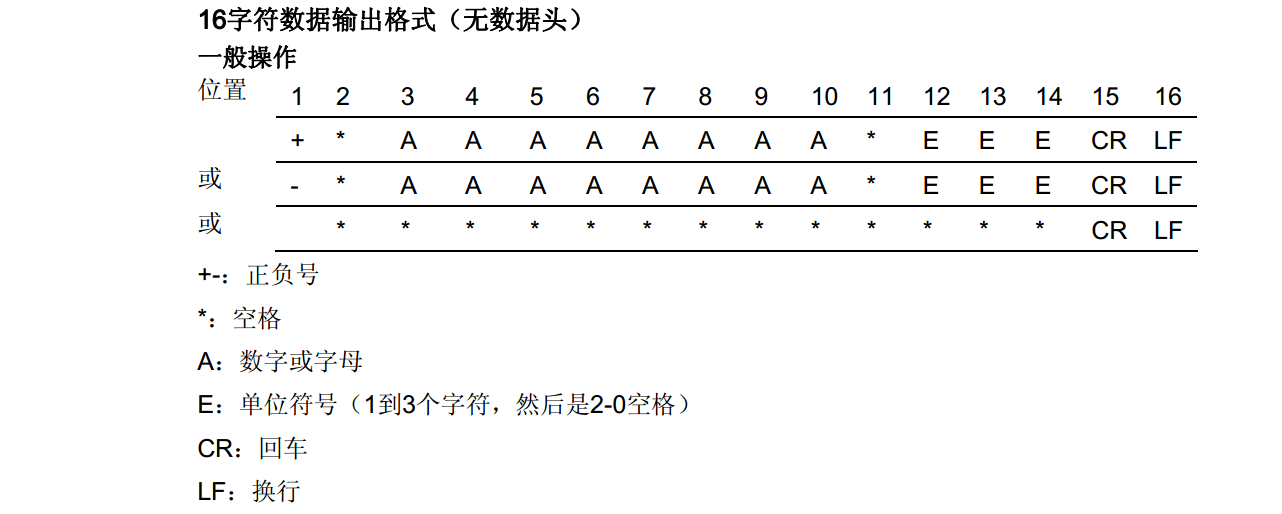

                PLC接收的字符為：45  32  32  32  32  48 46 48  55  54  32  107  103  32   13  10


著急，跪等，還請大俠幫忙

打開電腦自帶的計算器，自已換算一下

你這數據讀取是8位模式吧，只需要把高位數據乘以2的8次方，也就是K256再加上低位就得到實際數據了！
比如高位在D300低位在D301  D300*K256+D301就是第一組數據！

引用

引用第2樓yjm1yjm于2018-12-07 12:51發表的  :
你這數據讀取是8位模式吧，只需要把高位數據乘以2的8次方，也就是K256再加上低位就得到實際數據了！
比如高位在D300低位在D301  D300*K256+D301就是第一組數據！

最后還要把得到的數據乘以皮帶秤的分度值，就是實際稱重數據！

Dec    Hex    縮寫/字符    解釋
0    0    NUL(null)    空字符
1    1    SOH(start of headling)    標題開始
2    2    STX (start of text)    正文開始
3    3    ETX (end of text)    正文結束
4    4    EOT (end of transmission)    傳輸結束
5    5    ENQ (enquiry)    請求
6    6    ACK (acknowledge)    收到通知
7    7    BEL (bell)    響鈴
8    8    BS (backspace)    退格
9    9    HT (horizontal tab)    水平制表符
10    0A    LF (NL line feed, new line)    換行鍵
11    0B    VT (vertical tab)    垂直制表符
12    0C    FF (NP form feed, new page)    換頁鍵
13    0D    CR (carriage return)    回車鍵
14    0E    SO (shift out)    不用切換
15    0F    SI (shift in)    啟用切換
16    10    DLE (data link escape)    數據鏈路轉義
17    11    DC1 (device control 1)    設備控制1
18    12    DC2 (device control 2)    設備控制2
19    13    DC3 (device control 3)    設備控制3
20    14    DC4 (device control 4)    設備控制4
21    15    NAK (negative acknowledge)    拒絕接收
22    16    SYN (synchronous idle)    同步空閑
23    17    ETB (end of trans. block)    傳輸塊結束
24    18    CAN (cancel)    取消
25    19    EM (end of medium)    介質中斷
26    1A    SUB (substitute)    替補
27    1B    ESC (escape)    溢出
28    1C    FS (file separator)    文件分割符
29    1D    GS (group separator)    分組符
30    1E    RS (record separator)    記錄分離符
31    1F    US (unit separator)    單元分隔符
32    20    (space)    空格
33    21    !
34    22    "
35    23    #
36    24    $
37    25    %
38    26    &
39    27    '
40    28    (
41    29    )
42    2A    *
43    2B    +
44    2C    ,
45    2D    -
46    2E    .
47    2F    /
48    30    0
49    31    1
50    32    2
51    33    3
52    34    4
53    35    5
54    36    6
55    37    7
56    38    8
57    39    9
58    3A    :
59    3B    ;
60    3C    <
61    3D    =
62    3E    >
63    3F    ?
64    40    @
65    41    A
66    42    B
67    43    C
68    44    D
69    45    E
70    46    F
71    47    G
72    48    H
73    49    I
74    4A    J
75    4B    K
76    4C    L
77    4D    M
78    4E    N
79    4F    O
80    50    P
81    51    Q
82    52    R
83    53    S
84    54    T
85    55    U
86    56    V
87    57    W
88    58    X
89    59    Y
90    5A    Z
91    5B    [
92    5C    \
93    5D    ]
94    5E    ^
95    5F    _
96    60    `
97    61    a
98    62    b
99    63    c
100    64    d
101    65    e
102    66    f
103    67    g
104    68    h
105    69    i
106    6A    j
107    6B    k
108    6C    l
109    6D    m
110    6E    n
111    6F    o
112    70    p
113    71    q
114    72    r
115    73    s
116    74    t
117    75    u
118    76    v
119    77    w
120    78    x
121    79    y
122    7A    z
123    7B    {
124    7C    |
125    7D    }
126    7E    ~
127    7F    DEL (delete)    刪除


看下三菱那個指令是轉成ASCII碼，對照一下就知道了。
45  32  32  32  32  48 46 48  55  54  32  107  103  32   13  10

45=-  32=空格   32=空格  32=空格  32=空格  48=0 46=. 48=0  55=7  54=6  32=空格  107=k  103=g  32=空格   13=回車鍵  10=換行

45  32  32  32  32  48 46 48  55  54  32  107  103  32   13  10=-    0.076  kg

引用

引用樓主terence1234于2018-12-06 14:03發表的 三菱PLC串行通訊接收到數據轉化問題請教 :
各位大神：
        我右一個電子秤，現在跟三菱FX2N PLC通訊來獲取稱的讀數，使用RS串行通訊指令。
        目前通訊已經成功，數據也全都能接收到，再變成軟件中監控軟元件的數據對照碼表換算的結果跟稱也是一致的。
        現在出現個問題，如程序所示：我從D200---D215用于存放接收的數據，然后全部傳送到D300---D315中去。然后轉化稱16進制數據。

.......

qq上幫你處理；729105762
