學習一下學習一下

學習，這個沒玩過

引用

引用第13樓菜鳥學工控_1于2022-04-23 13:42發表的  :
附議8樓大佬的意見，12樓的意思也相當于數控了，以一個非標的角度去做專業數控做的事情，是相當相當有難度的，建議樓主在機械上想辦法，如1樓所說，這玩意沒法用傳感器來測量弧度的，就算你勉強測出來了，鋼管的一致性和算法也會把你折磨的不要不要，個人還是建議樓主在機械上想辦法，有的問題不是純粹電氣角度就可以解決的

首先感謝你的回復！電控確實有難度，但是機械已經黔驢技窮了，少說也已經努力了5年，做過很多方法，比如沖壓折彎，滾彎，拉彎，熱彎，冷彎，等等已經說不盡了，現在是想在電控上面做一下配合

（1）位置式PID

  OUT= Kp *Ek+（((Kp*T)/Ti）+（(Kp*Td)/T）*（Ek-Ek-1））+OUT0

（2）增量式PID

△OUT=OUTk-OUTk-1= Kp (Ek-Ek-1)+((Kp*T)/Ti) Ek+((Kp*Td)/T)*(Ek-2*Ek1+Ek-2)

Ek：  本次的偏差

Ek-1： 上次的偏差

Ek-2： 上上次的偏差

Kp：算法增益調節

Ti: 積分時間

Td: 微分時間常數

PID程序：


pid.cpp

#ifndef _PID_SOURCE_
#define _PID_SOURCE_

#include <iostream>
#include <cmath>
#include "pid.h"

using namespace std;

class PIDImpl
{
    public:
        PIDImpl( double dt, double max, double min, double Kp, double Kd, double Ki );
        ~PIDImpl();
        double calculate( double setpoint, double pv );

    private:
        double _dt;
        double _max;
        double _min;
        double _Kp;
        double _Kd;
        double _Ki;
        double _pre_error;
        double _integral;
};


PID::PID( double dt, double max, double min, double Kp, double Kd, double Ki )
{
    pimpl = new PIDImpl(dt,max,min,Kp,Kd,Ki);
}
double PID::calculate( double setpoint, double pv )
{
    return pimpl->calculate(setpoint,pv);
}
PID::~PID()
{
    delete pimpl;
}


/**
* Implementation
*/
PIDImpl::PIDImpl( double dt, double max, double min, double Kp, double Kd, double Ki ) :
    _dt(dt),
    _max(max),
    _min(min),
    _Kp(Kp),
    _Kd(Kd),
    _Ki(Ki),
    _pre_error(0),
    _integral(0)
{
}

double PIDImpl::calculate( double setpoint, double pv )
{

    // Calculate error
    double error = setpoint - pv;

    // Proportional term
    double Pout = _Kp * error;

    // Integral term
    _integral += error * _dt;
    double Iout = _Ki * _integral;

    // Derivative term
    double derivative = (error - _pre_error) / _dt;
    double Dout = _Kd * derivative;

    // Calculate total output
    double output = Pout + Iout + Dout;

    // Restrict to max/min
    if( output > _max )
        output = _max;
    else if( output < _min )
        output = _min;

    // Save error to previous error
    _pre_error = error;

    return output;
}

PIDImpl::~PIDImpl()
{
}

#endif

機械制作初步完成，下周準備調試

樓主進制怎么樣了?

樓主設備調試好了嗎？如果好了，讓我們也學習一下

進入調試階段

學習，這樣的運動控制厲害

期待樓主的好消息，個人認為很有難度和挑戰性，做好了也讓我們學習學習

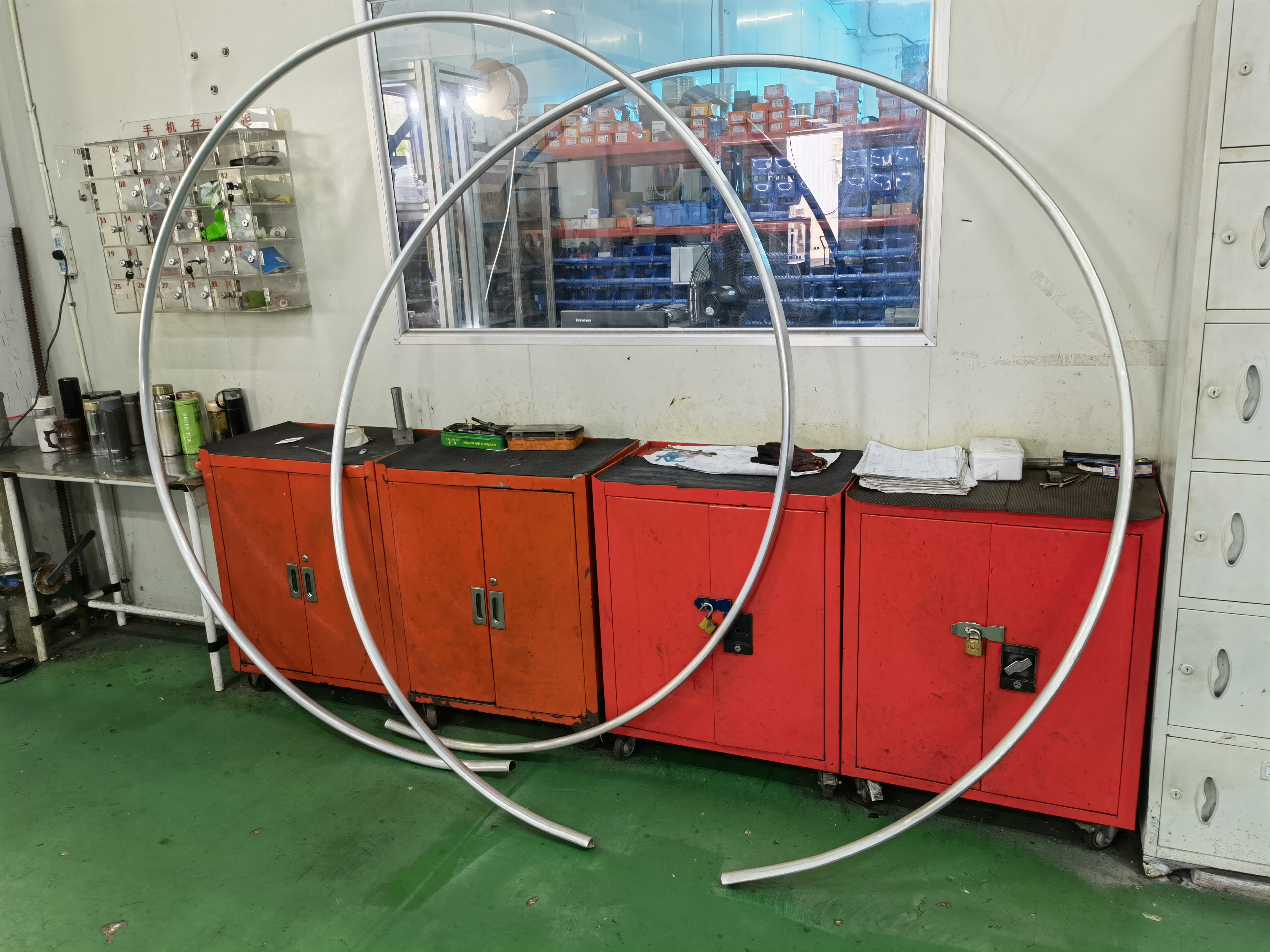

今天走了兩條，感覺還可以，機械部分完善一下，明天再試
