樓主  發表于: 2009-01-03 21:54
圖片:

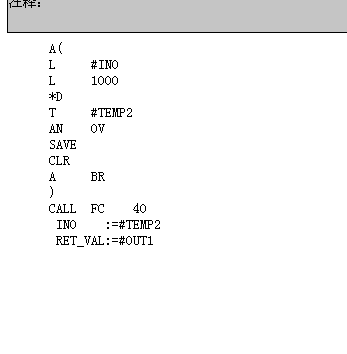

如圖,是在FC10塊出現的,不明白什么意思。那位高手解釋一下
flin124
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 315 點
下載積分: 783 分
在線時間: 203(小時)
注冊時間: 2008-11-18
最后登錄: 2025-01-10
查看flin124的 主題 / 回貼
1樓  發表于: 2009-01-04 09:52
這么簡單都不知道什么意思
你還沒有入門吧
看點基礎的
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6779 個
工控威望: 38382 點
下載積分: 4980 分
在線時間: 9548(小時)
注冊時間: 2006-09-13
最后登錄: 2025-01-10
查看cvlsam的 主題 / 回貼
2樓  發表于: 2009-01-04 10:55
這段程序的意思大致為:根據()內的運行結果去決定是否調用FC40

將變量IN0去乘以1000,結果保存在TEMP2中,然后檢測前面的乘法運算是否結果溢出,OV為溢出標志位,通過檢測OV是否為1來決定是否運算溢出。

為什么要用AN OV呢?如果您知道三菱的話,那么西門子AN相當于ANI,也就是歐姆龍的AND NOT。
因?yàn)楹罄m(xù)的有用到SAVE指令,該指令用于保存當前的RLO到BR位中去。

而RLO結果則是根據當前的指令運算結果。

因此,這里使用AN OV,此時如果沒有溢出發生,那么OV的值為0,由于AN的存在,那么當前的結果為RLO=1,執行SAVE后,那么BR=1。如果有溢出發生,那么RLO=0,從而導致SAVE指令不會被執行,也就不會改變BR位的結果。

后面的CLR指令用于將當前的RLO結果清零(也可以稱作為復位)。

A BR  用于檢測BR位的狀態,如果BR位為1,通過A指令后,那么RLO狀態就會更改為1,否則為0.

最后()內的指令講解完畢,那么()外的A就是用于檢測()內的RLO運行結果。如果()內的RLO為1,那么就執行FC,否則,不執行。

以上
本帖最近評分記錄:
  • 下載積分:+2(后臺禁止) 熱心助人!
    zgcnxw
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 189 點
    下載積分: 715 分
    在線時間: 15(小時)
    注冊時間: 2008-05-10
    最后登錄: 2014-11-03
    查看zgcnxw的 主題 / 回貼
    3樓  發表于: 2009-02-17 14:36
    太好了,有水平,不愧為大師,還有例子講解嗎?學習中。
    danielsue
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看danielsue的 主題 / 回貼
    4樓  發表于: 2009-02-18 08:57
    講得好!學習了!
    xbs321
    級別: 略有小成
    精華主題: 0
    發帖數量: 83 個
    工控威望: 208 點
    下載積分: 686 分
    在線時間: 15(小時)
    注冊時間: 2008-08-25
    最后登錄: 2019-01-10
    查看xbs321的 主題 / 回貼
    5樓  發表于: 2009-02-26 15:58
    講得好
    不過語句表還是讓人頭痛
    59liuyong
    級別: VIP會員
    精華主題: 0
    發帖數量: 846 個
    工控威望: 1067 點
    下載積分: 3360 分
    在線時間: 95(小時)
    注冊時間: 2009-03-03
    最后登錄: 2016-03-06
    查看59liuyong的 主題 / 回貼
    6樓  發表于: 2009-03-10 19:31
    cvlsam 您好!感謝你的奉獻精神!
    海子在1985
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看海子在1985的 主題 / 回貼
    7樓  發表于: 2009-03-10 20:00
    講的太好了
    馬克思
    什么都做
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 191 點
    下載積分: 633 分
    在線時間: 14(小時)
    注冊時間: 2009-02-09
    最后登錄: 2012-09-21
    查看馬克思的 主題 / 回貼
    8樓  發表于: 2009-04-03 20:55
    哈哈 說的不錯
    robbieauto
    級別: 探索解密
    精華主題: 0
    發帖數量: 33 個
    工控威望: 168 點
    下載積分: 597 分
    在線時間: 8(小時)
    注冊時間: 2009-04-06
    最后登錄: 2014-11-24
    查看robbieauto的 主題 / 回貼
    9樓  發表于: 2009-04-09 13:33
    這段程序應該是從PLC中上傳來的。
    wuxing
    級別: 家園常客
    精華主題: 0
    發帖數量: 248 個
    工控威望: 601 點
    下載積分: 11131 分
    在線時間: 136(小時)
    注冊時間: 2008-02-24
    最后登錄: 2021-02-24
    查看wuxing的 主題 / 回貼
    10樓  發表于: 2009-04-09 15:25
    精彩
    wl2009
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看wl2009的 主題 / 回貼
    11樓  發表于: 2009-05-08 21:12
    西門子的語句表感覺很難看懂啊,不知該如何學習,特別是一些變量較多的指令,不明白啊
