樓主  發表于: 2010-06-11 20:15
一個點動按鈕加一個時間繼電器.可以制作成.一通電.按起動按鈕.繼電器就產生自鎖.同時過一段時間(繼電器的控制時間).繼電器斷開.電路復位.還望師傅們提點一下或能畫一個圖看一下.在次謝謝啦!
愚公移山
可解FPX，FPXH，FP0R，FP0H
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-04-29
查看愚公移山的 主題 / 回貼
1樓  發表于: 2010-06-11 20:28
時間繼電器有一組瞬時觸點和一組延時觸點，用那種時間繼電器就可以了。
新手
光明使者——裝電燈的
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 376 點
下載積分: 806 分
在線時間: 153(小時)
注冊時間: 2007-11-08
最后登錄: 2025-03-13
查看新手的 主題 / 回貼
2樓  發表于: 2010-06-11 23:30
你的電路還要一個中間繼電器，具體思路為當按下啟動按鈕時中間繼電器閉合且通過時間繼電器的常閉觸電保持，同時時間繼電器得電開始計時，時間到后發生翻轉，中間繼電器線圈斷電，電路復位。
ghost.net1
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 168 點
下載積分: 1475 分
在線時間: 12(小時)
注冊時間: 2008-01-18
最后登錄: 2018-10-17
查看ghost.net1的 主題 / 回貼
3樓  發表于: 2010-06-12 00:20
L——點動按鈕和時間繼電器瞬時觸點并聯——時間繼電器器延時斷開觸點——時間繼電器線圈——N
hbxfluo
級別: 略有小成
精華主題: 0
發帖數量: 362 個
工控威望: 440 點
下載積分: 2230 分
在線時間: 244(小時)
注冊時間: 2007-05-05
最后登錄: 2025-04-29
查看hbxfluo的 主題 / 回貼
4樓  發表于: 2010-06-12 11:53
這個很簡單的，利用時間繼電器的瞬時觸點和延時觸點構成電路應能實現的。
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
5樓  發表于: 2010-06-12 16:27
LD     X0
OR    Y0
ANI    T0
OUT  Y0
LD     Y0
OUT  T0 K10
END
自己的事情自己做.
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
6樓  發表于: 2010-06-12 16:31

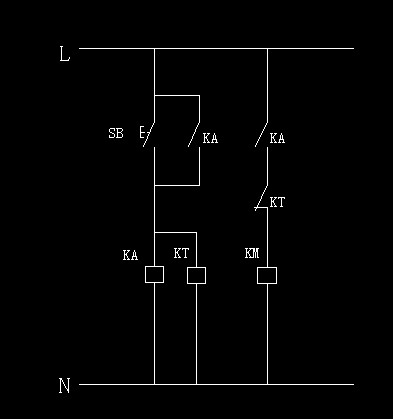

圖片：
不好意思，職業習慣！
我的電腦重裝了系統，還沒裝CAD。
本帖最近評分記錄：
  • 下載積分:+2(mqgmqg) 熱心助人
    • 自己的事情自己做.
    wangfuwang
    下崗農民
    級別: 家園�？�
    精華主題: 0
    發帖數量: 522 個
    工控威望: 998 點
    下載積分: 2146 分
    在線時間: 233(小時)
    注冊時間: 2007-09-06
    最后登錄: 2025-03-21
    查看wangfuwang的 主題 / 回貼
    7樓  發表于: 2010-06-12 19:36
    大簡單的東西了，平時有空多看看書吧
    張文
    級別: 略有小成
    精華主題: 0
    發帖數量: 113 個
    工控威望: 227 點
    下載積分: 637 分
    在線時間: 289(小時)
    注冊時間: 2008-03-30
    最后登錄: 2023-11-30
    查看張文的 主題 / 回貼
    8樓  發表于: 2010-06-12 21:35
    你用一個帶復位的時間繼電器就可以了！�。�！
    superandy
    級別: 工控俠客
    精華主題: 0
    發帖數量: 265 個
    工控威望: 3114 點
    下載積分: 26887 分
    在線時間: 307(小時)
    注冊時間: 2010-01-19
    最后登錄: 2025-04-10
    查看superandy的 主題 / 回貼
    9樓  發表于: 2010-06-13 02:18
    點動按鈕用一組常開，時間繼電器用一組瞬時+一組延時就可以了。希望能有所幫助，謝謝！
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    10樓  發表于: 2010-06-13 08:17
    我到現在 都搞不清楚 時間繼電器 那幾個狀態...
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    niyouyijian
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看niyouyijian的 主題 / 回貼
    11樓  發表于: 2010-06-13 13:54

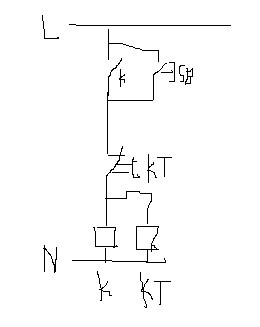

    圖片：
    這個很簡單的，畫個圖給你！
    [ 此帖被niyouyijian在2010-06-13 14:12重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(szzhang001) 熱心助人，但要仔細檢查 ..
