lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
樓主  發表于: 2011-05-10 11:38



這是松下伺服和西門子PLC的接線端子,大家能不能幫我連一下,順便幫忙說一下原理,謝謝。
我就是想用224這個晶體管輸出的PLC,Q0.0發高速脈沖來控制伺服的定位(程序都會寫,就不會接線),想用脈沖+方向控制伺服。大家看看這個Q0.0怎么接到伺服上,中間需要加電阻嗎?
希望大家講一下接線的原理。為什么這樣接線?聽說是共陽還是什么的?大家介紹一下,謝謝。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
1樓  發表于: 2011-05-10 12:02
回復1樓的前輩,伺服有2個PU啊,Q0.0接哪個呢?前輩能不能幫忙連一下,謝謝 。看圖上脈沖輸入有2種形式的,西門子高速脈沖輸出是輸入哪種形式呢?具體該怎么接線呢。3、4、5、6、44、45、46、47需要接哪幾個端子?

lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2011-05-10 12:04
希望前輩們講的詳細一點,新手不是很明白,謝謝大家
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2011-05-10 21:32



有個朋友說是這樣接線,如果是這樣接線的話,就和6樓朋友的接線不一樣了,那么那個對呢?
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1045 個
工控威望: 1151 點
下載積分: 2796 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2024-10-16
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2011-05-11 11:56

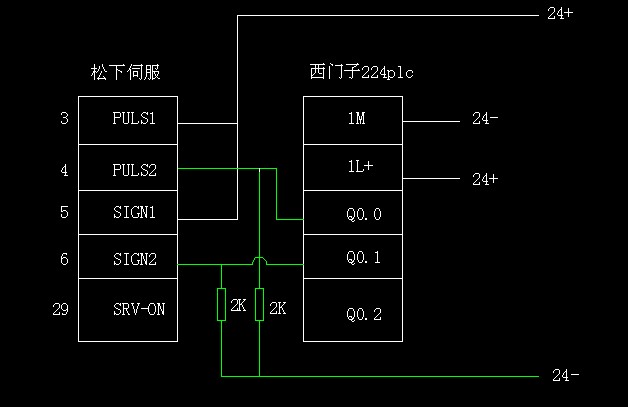

大家看看是這樣接線嗎?
本帖最近評分記錄:
  • 下載積分:+1(zhang7241032) 這樣是對的
  • 下載積分:+1(xqx666) 正解
    lzhpsky
    工控小菜鳥
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1045 個
    工控威望: 1151 點
    下載積分: 2796 分
    在線時間: 767(小時)
    注冊時間: 2009-08-02
    最后登錄: 2024-10-16
    查看lzhpsky的 主題 / 回貼
    5樓  發表于: 2011-05-11 19:29
    我上面畫的圖對嗎?
    lzhpsky
    工控小菜鳥
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1045 個
    工控威望: 1151 點
    下載積分: 2796 分
    在線時間: 767(小時)
    注冊時間: 2009-08-02
    最后登錄: 2024-10-16
    查看lzhpsky的 主題 / 回貼
    6樓  發表于: 2011-05-12 11:09


    樓上的師傅,我這樣接線呢,可以嗎?
    lzhpsky
    工控小菜鳥
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1045 個
    工控威望: 1151 點
    下載積分: 2796 分
    在線時間: 767(小時)
    注冊時間: 2009-08-02
    最后登錄: 2024-10-16
    查看lzhpsky的 主題 / 回貼
    7樓  發表于: 2011-05-12 21:50
    謝謝你,我明天接上線試試。
    說句實話工控人家比中國工控網和中華工控網回帖率要高很多,工控人家的朋友都比較熱情。謝謝大家
    lzhpsky
    工控小菜鳥
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1045 個
    工控威望: 1151 點
    下載積分: 2796 分
    在線時間: 767(小時)
    注冊時間: 2009-08-02
    最后登錄: 2024-10-16
    查看lzhpsky的 主題 / 回貼
    8樓  發表于: 2011-05-14 08:40
    我用Q0.0發高速脈沖控制頻率,用Q0.1的開關信號控制正反轉不行嗎?
