seatao
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 287 點
下載積分: 2296 分
在線時間: 119(小時)
注冊時間: 2011-05-17
最后登錄: 2024-02-21
查看seatao的 主題 / 回貼
48樓  發表于: 2011-06-05 10:32
學習一下，長長知識
hogoqiu
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 146 點
下載積分: 607 分
在線時間: 36(小時)
注冊時間: 2011-03-13
最后登錄: 2022-07-12
查看hogoqiu的 主題 / 回貼
49樓  發表于: 2011-06-05 11:05
回饋制動原理，說白了就是一個剎車。
lizhihua
lizhihua
級別: 略有小成
精華主題: 0
發帖數量: 227 個
工控威望: 399 點
下載積分: 297 分
在線時間: 239(小時)
注冊時間: 2011-05-24
最后登錄: 2024-11-19
查看lizhihua的 主題 / 回貼
50樓  發表于: 2011-06-05 14:05
我的感覺是合上電源開關，啟動按鈕時間繼電器得電，在到KM1線圈得電閉合電機啟動。在到一定的壓力的時候KM1斷電，變壓器開始能耗反饋制動馬達。時間繼電器開始計時工作。不知道兄弟說的對不對。
[ 此帖被lizhihua在2011-06-05 14:13重新編輯 ]
guoshaoshan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guoshaoshan的 主題 / 回貼
51樓  發表于: 2011-06-05 17:56
應該是個電流延時保護裝置，那個明顯是個電流互感器
wycfm25202
糊涂
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 253 點
下載積分: 2465 分
在線時間: 65(小時)
注冊時間: 2010-08-18
最后登錄: 2024-11-17
查看wycfm25202的 主題 / 回貼
52樓  發表于: 2011-06-05 21:15
45樓分析應該對的。
ldq_yang
JAY LIU
級別: 家園常客
精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的 主題 / 回貼
53樓  發表于: 2011-06-05 23:24
引用
引用第28樓lucas于2011-06-03 13:57發表的 :


就是這種類型的，電機380V ,11.6A 誰能給個標準的接線圖

這個馬達應該是7.5KW的，電流也不大，怎么接都可以的啊
顧愛峰
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧愛峰的 主題 / 回貼
54樓  發表于: 2011-06-06 10:08
兩個線圈是給三相整流電路的，那塊小板是整流電路。
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 250 個
工控威望: 1159 點
下載積分: 2943 分
在線時間: 325(小時)
注冊時間: 2009-09-03
最后登錄: 2024-11-14
查看工控組態的 主題 / 回貼
55樓  發表于: 2011-06-06 17:25

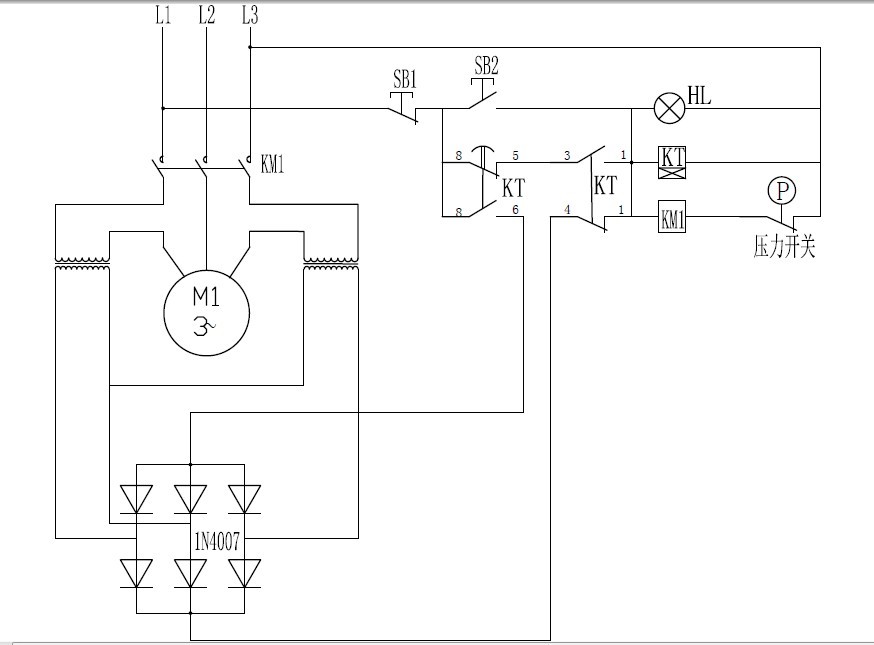

圖片：
根本就不用猜， 將樓主的圖畫成正常電路圖就明白了。
[ 此帖被阿權1在2011-06-06 22:48重新編輯 ]
54481032
批發光電開關，接近開關，電話13721162413
級別: 探索解密
精華主題: 0
發帖數量: 72 個
工控威望: 156 點
下載積分: 693 分
在線時間: 21(小時)
注冊時間: 2010-07-25
最后登錄: 2012-11-02
查看54481032的 主題 / 回貼
56樓  發表于: 2011-06-06 18:04
學習一下
批發光電開關，接近開關，電話13721162413
xf_lyj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的 主題 / 回貼
57樓  發表于: 2011-06-06 19:15
阿權1的圖畫得真高。特別是那個三項全控橋。
既然圖片改了，上面的第二句就作廢了。只保留第一句。
[ 此帖被xf_lyj在2011-06-09 16:13重新編輯 ]
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 250 個
工控威望: 1159 點
下載積分: 2943 分
在線時間: 325(小時)
注冊時間: 2009-09-03
最后登錄: 2024-11-14
查看工控組態的 主題 / 回貼
58樓  發表于: 2011-06-06 23:03
引用
引用第57樓xf_lyj于2011-06-06 19:15發表的  :
阿權1的圖畫得真高。特別是那個三項全控橋。

做太快了，別大驚小怪！
杜紅嶺
向大家學習
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 210 點
下載積分: 870 分
在線時間: 13(小時)
注冊時間: 2010-12-31
最后登錄: 2020-06-02
查看杜紅嶺的 主題 / 回貼
59樓  發表于: 2011-06-07 08:01
圖紙不太清楚，假設一下：兩個變壓器是電流互感器，是起到保護壓縮機，壓縮機達到壓力以后，壓力開關沒有動作，電流異常以后，超出設定電流后，經整流后，給時間繼電器電壓，時間繼電器動作。保護停機。
