匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
樓主  發表于: 2011-07-05 11:37
圖片：
大伙看看。
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2011-07-05 12:45
圖片：
就是這兩點的電壓
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
2樓  發表于: 2011-07-05 16:41

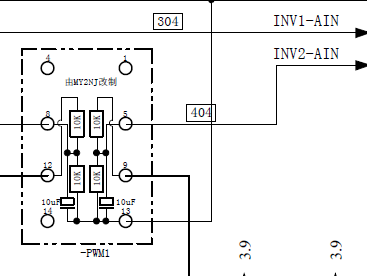

這個電路是用在一套噴涂設備的升降機的，2臺三菱變頻器控制兩個升降機做循環的上下運動。變頻器用Q0.0和Q0.1輸出的模擬電壓信號（就是上邊4個電阻和2個電容的電路）控制電機的速度。PLC的脈沖用PMW型輸出。具體的控制原理能否請11樓得朋友再解釋一下，感激不盡！！
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
3樓  發表于: 2011-07-06 06:46
圖片：
這個小電路看著挺簡單，但確實有創意。程序中的VW4598是設置PLC發脈沖的循環周期時間，對應子程序中的LW1這個局部寄存器，奇怪的是在觸摸屏，PLC的主程序和其它子程序中沒有找到和VW4598有任何關聯的按鈕或畫面。難道這個周期時間是固定的？
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
4樓  發表于: 2011-07-06 06:50
圖片：
圖片：
圖片：

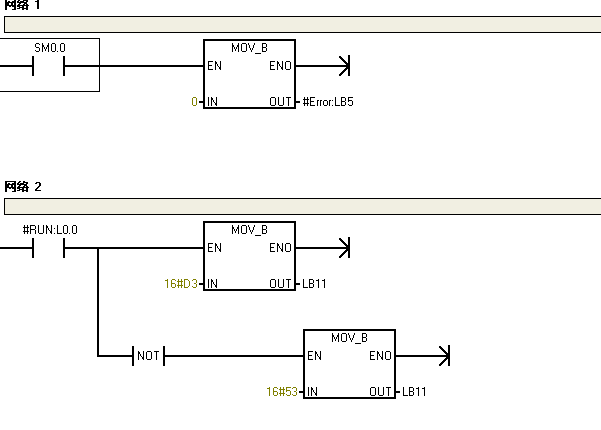

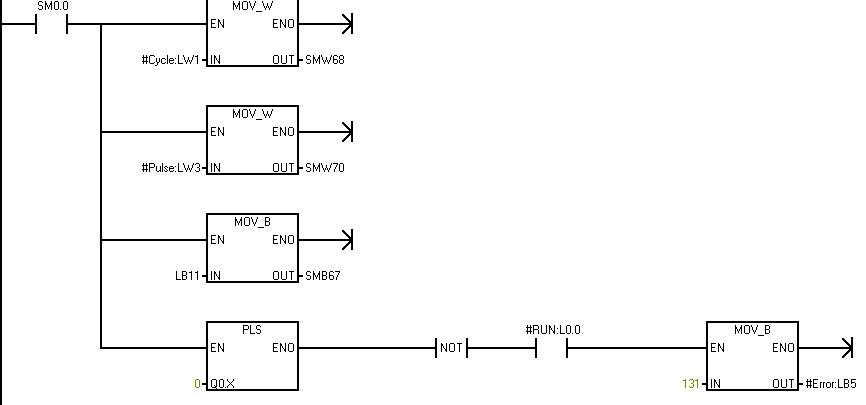

子 程序就是這樣的。
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
5樓  發表于: 2011-07-09 15:34
就是11樓朋友說的，PLC輸出的實際電壓跟最后得到的電壓沒有什么關系，因?yàn)樽冾l器需要的就是0到10V的模擬量控制，PLC輸入一個24V，出來在加個10K電阻，電壓大概也就10左右正好滿足控制需要。而這個電壓輸出的快慢是跟PLC的PWM脈寬和周期時間控制模式有直接關系。
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21348 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-11-19
查看匯榮鋁業的 主題 / 回貼
6樓  發表于: 2011-07-11 07:40
這個小電路用在控制要求不高的場合確實不錯，省下一個模擬量模塊。電路中的電阻是10K的，電容是35V，22微法的。有興趣的朋友可以自己弄一個試試。
