樓主  發表于: 2011-07-26 23:02
接近開關X001感應材料到位后氣缸Y001得電吸合
X002(Y001氣缸前感應)到位后Y001失電斷開
當X002感應到位后,X004與X005有可能會接通,也有可能不接通
若X004與X005均接通后則氣缸Y003得電吸合并延時1秒后斷開,否則Y003不吸合
X003(Y001氣缸后感應)到位后,氣缸Y002得電吸合
X006(Y002氣缸前感應)到位后,Y002失電斷開
如此重復

要求1個按鈕單循環,1個按鈕全自動,1個急停按鈕

PLC采用三菱FXOS-20MR ,如果不行,請高手幫忙修正,謝謝!

好好學習,天天向上
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
1樓  發表于: 2011-07-27 14:52
增加X007為單循環啟動按鈕,X010為急停按鈕,但自動按鈕我不會做,請各位前輩指點

好好學習,天天向上
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
2樓  發表于: 2011-07-27 22:21
非常感謝各位的熱心幫助,讓我再試試.
好好學習,天天向上
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
3樓  發表于: 2011-07-28 21:56
補充:接近開關X001感應材料到位后氣缸Y001得電吸合,但材料并沒有離開,即有料到位后X001處于長通狀態,直到Y002得電接通后才X001斷開.
好好學習,天天向上
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
4樓  發表于: 2011-07-29 20:50
接近開關X001感應材料到位后氣缸Y001得電吸合
X002(Y001氣缸前感應)到位后Y001失電斷開
當X002感應到位后,X004與X005有可能會接通,也有可能不接通
若X004與X005均接通后則氣缸Y003得電吸合并延時1秒后斷開,否則Y003不吸合
X003(Y001氣缸后感應)到位后,氣缸Y002得電吸合
X006(Y002氣缸前感應)到位后,Y002失電斷開
X007(Y002氣缸后感應)到位后,從新開始。
如此重復

要求1個按鈕單循環,1個按鈕全自動,1個急停按鈕。或者用手柄開關轉換單循環與全自動也可
另外說明一下:接近開關X001感應材料到位后氣缸Y001得電吸合,但材料并沒有離開,即有料到位后X001處于長通狀態,直到Y002得電接通后才X001斷開。

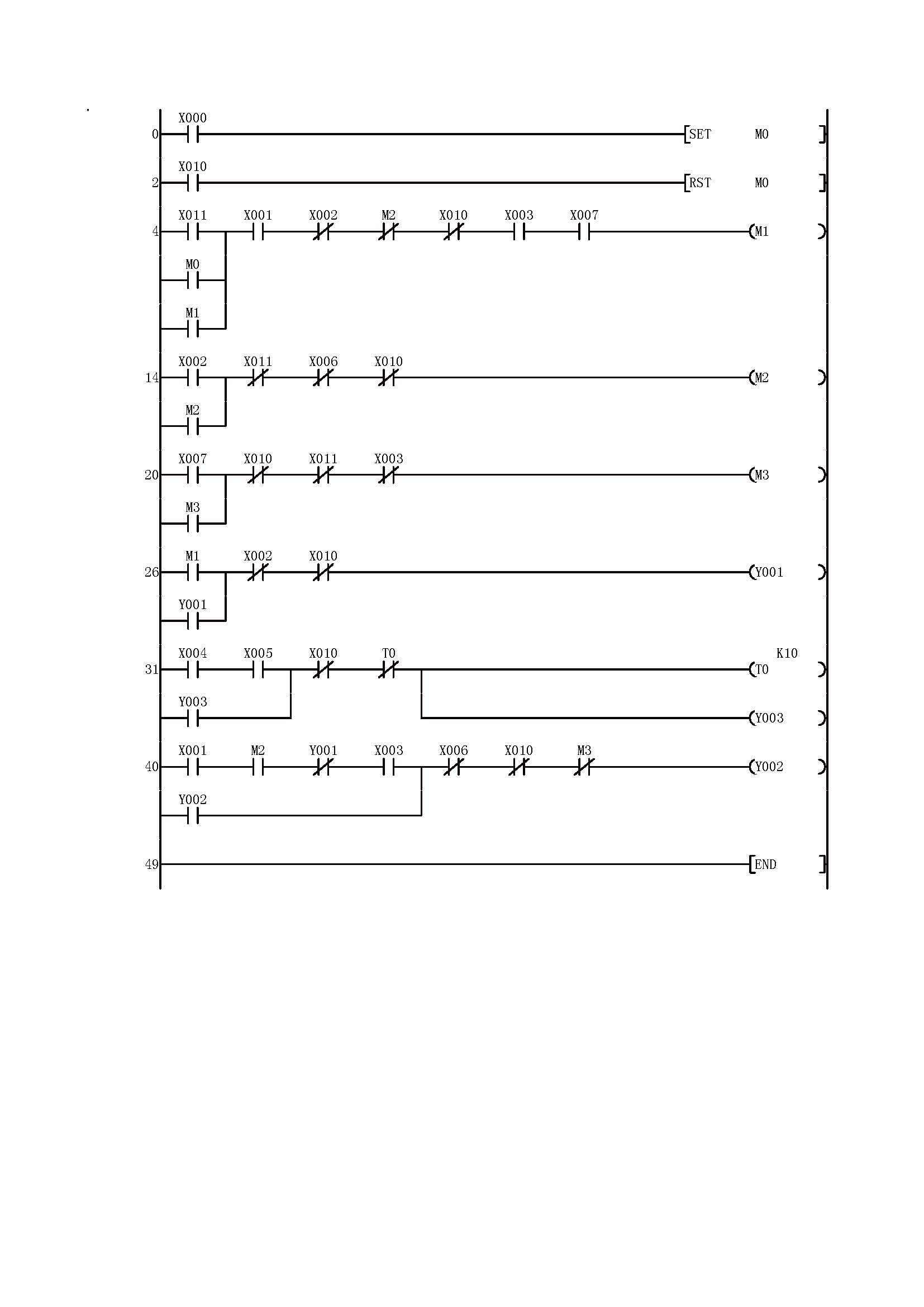

經試驗,以下梯形圖可以單循環(X011啟動,X010急停),請高手指點怎樣改進,如何加入全自動。。。。。

[ 此帖被sjztjk在2011-07-29 20:58重新編輯 ]
好好學習,天天向上
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
5樓  發表于: 2011-07-30 22:18
終于試驗成功,多謝各位指點!學習又進一步!
X000啟動自動,X011啟動單循環,X010急停.
