樓主  發表于: 2011-09-12 12:01
本人是搞自動化的,也喜歡一些電子制作,在這個論壇也學到不少知識。今天也貢獻一些資料,都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多,M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

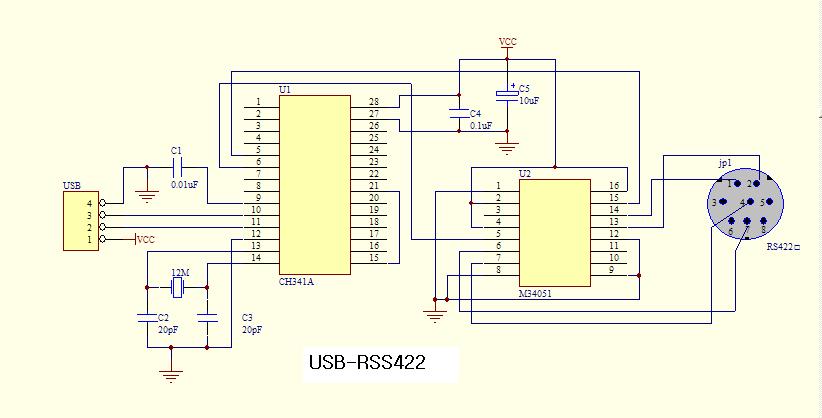

USB-RS422

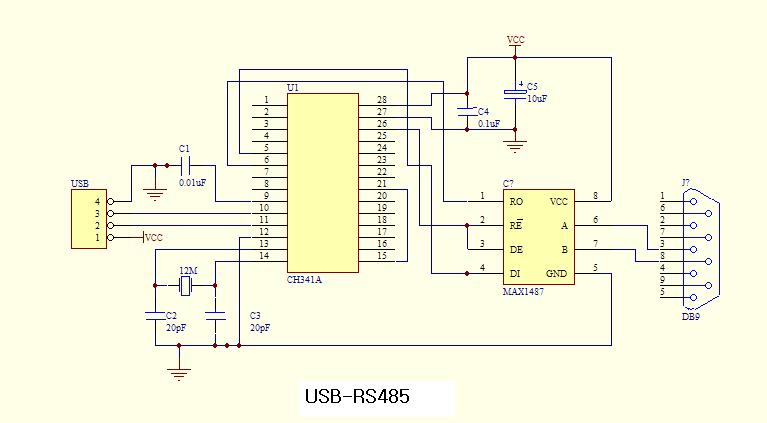

USB-RS485

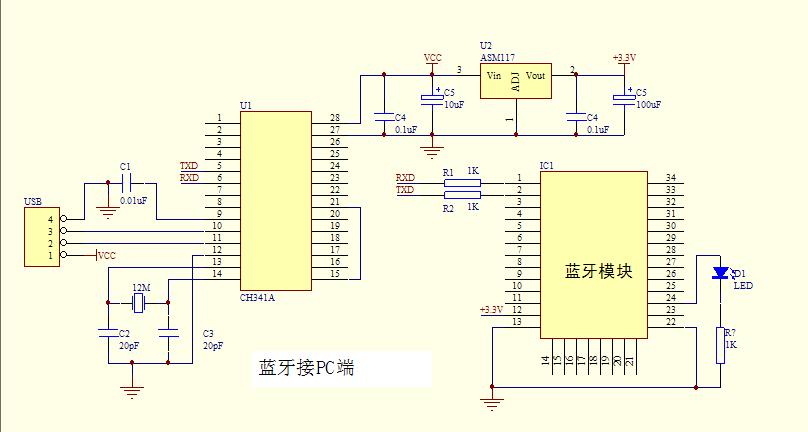

藍牙接電腦部分

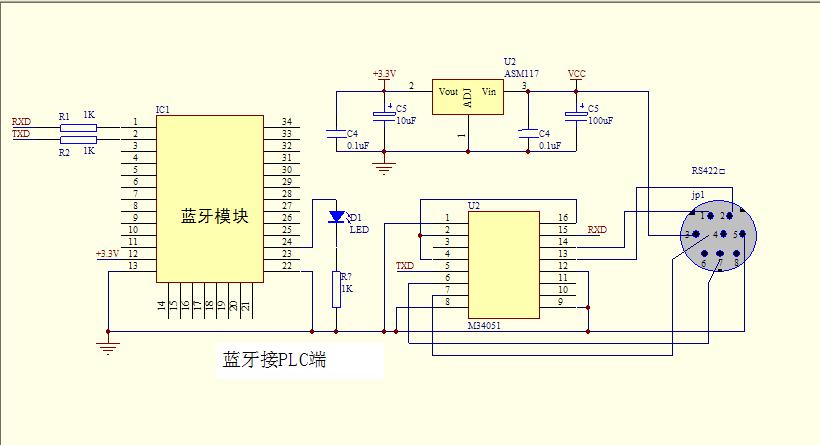

藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米,用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳
圖片.rar (106 K) 下载次数:482
[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]
附件: 藍牙電路實物圖.rar (1643 K) 下載次數:736
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+5(ymmfa) 感謝分享
  • 下載積分:+5(蕭風) 感謝分享
    saisam2006
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 481 個
    工控威望: 1238 點
    下載積分: 13653 分
    在線時間: 532(小時)
    注冊時間: 2006-09-17
    最后登錄: 2025-01-07
    查看saisam2006的 主題 / 回貼
    1樓  發表于: 2011-09-19 09:02
    好東西!謝謝!
