單片機真的都交還給老師了！。。。。支持樓主！

一、     模擬量AD輸入：
1、 該功能需使用STC12C5AxxS2或STC12C5AxxAD的單片機；
2、 AD轉換口在P1,使用只需在軟件上P1.0~P1.7設置為ADC0~ADC7；
3、 在設置界面上可選擇AD轉換速度，建議在滿足精度情況下選擇更快的速度；
4、 在設置界面上選擇AD的轉換結果為10位還是8位；
5、 S68 ON　采集ADC0數據到D0；
S69 ON　采集ADC1數據到D1；
S70 ON　采集ADC2數據到D2；
S71 ON　采集ADC3數據到D3；
S72 ON　采集ADC4數據到D4；
S73 ON　采集ADC5數據到D5；
S74 ON　采集ADC6數據到D6；
S75 ON　采集ADC7數據到D7；

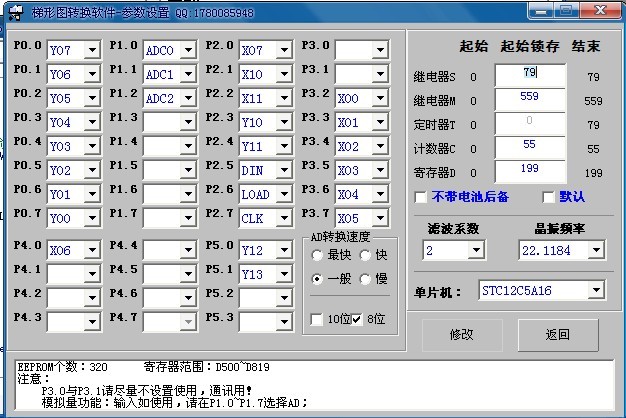

6、 設置參考界面如下：


1、 關于AD的計算公式：
1、10位：Dn(0~7)=1024x(Vin÷Vcc)，則Vin=Dn(0~7) ÷1024xVcc；
2、8位：Dn(0~7)=256x(Vin÷Vcc)，則Vin=Dn(0~7) ÷256xVcc；
　　注：只有在設置P1.0~7設置ADC后，程序運行后對應的S68~S75ON才采集數據到對應的Dn(0~7)；

一、     模擬量DA輸出：
1、 該功能需使用STC12C5AxxS2或STC12C5AxxAD的單片機；
2、 DA轉換口在P1.3、P1.4或P4.2、P4.3設置為DAC0、DAC1；
3、 D8（0~255）的數據對應DAC0輸出0~5V，D8為0時輸出0V，為255時輸出5V；
4、 D9（0~255）的數據對應DAC1輸出0~5V，D9為0時輸出0V，為255時輸出5V；

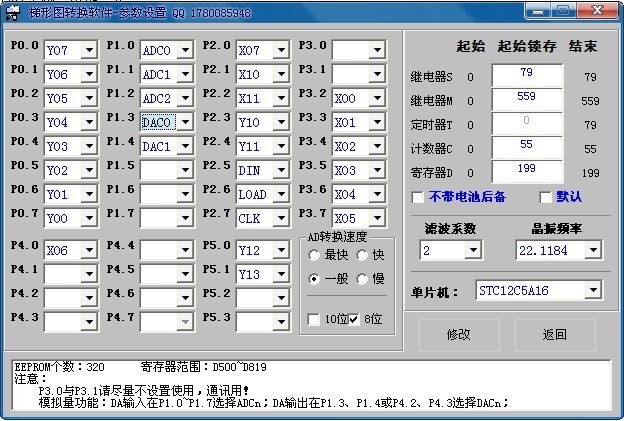

5、 設置界面參考如下：

1、 關于DAC輸出的計算公式：
1、Vout=Dn(8~9) ÷255xVcc；
注：只有在設置P1.3、P1.4或P4.2、P4.3設置DAC后，程序運行后對應的D8、D9數據輸出到P1.3、P1.4或P4.2、P4.3上；

軟件使用注意事項：http://www.dtlz.org/BBS/thread.php?fid-42.html

兄弟下載不下來

http://www.nusil.com.cn/read.php?tid=123587&page=1&toread=1#tpc
再回到1頁下載，已更新上傳

留個腳印
支持LZ

１、使用STC12C5A32S2，寫了2000步程序，下載到單片機數據29K，沒有開模擬量AD時，掃描時間不足10ms,開1路AD掃描時間不足10ms，同時開8路AD掃描時間不足10ms!

好東西啊。我頂我頂。我要學

好東西,謝謝樓主分享啊

有正式版嗎
