因?yàn)閹讉�加熱棒是并聯的，所以所有的所謂的并聯的神的東西檢測都不可用

8樓說的行

我有這款檢測板，可以檢測16路。是檢測每組加熱管的電流，套互感，沒電流了指示燈會亮

8樓13樓簡單易行，可靠，頂一個。

引用

引用第8樓堅士人于2011-12-25 22:47發表的  :
直接并聯一指示燈（內阻要比加熱棒大多）就可以了，就像保險燒了指示燈亮。

此法不可行，完全錯誤。電熱管是380V的，如果并聯在電熱管旁，等于指示燈直接接380V電源，己經常亮了，和電熱管是否斷路無關。如果指示燈是220V的，那并上就燒了。
保險絲并指示燈是可行的，因?yàn)楸ｋU絲未斷時電阻很小，產生的壓降不能提供足夠電壓使指示燈點亮，大電流是經過保險絲的。當燒斷后，指示燈和負載串聯，電流全部經過指示燈，只要指示燈的工作電壓等于電源電壓就不會燒毀，正常點亮，提示保險絲己斷。

在每個加熱棒回路中串聯一個電流表

今天又重新畫了一下，比較完整。

這個線圈是套在干簧管上面嗎？線圈線徑根據發熱管選擇嗎？

我認為加一個電流繼電器更可靠一些？

6樓正解，我通常也是這樣做的，既簡單又實惠

還真的不知道多少錢，

不會很貴吧？

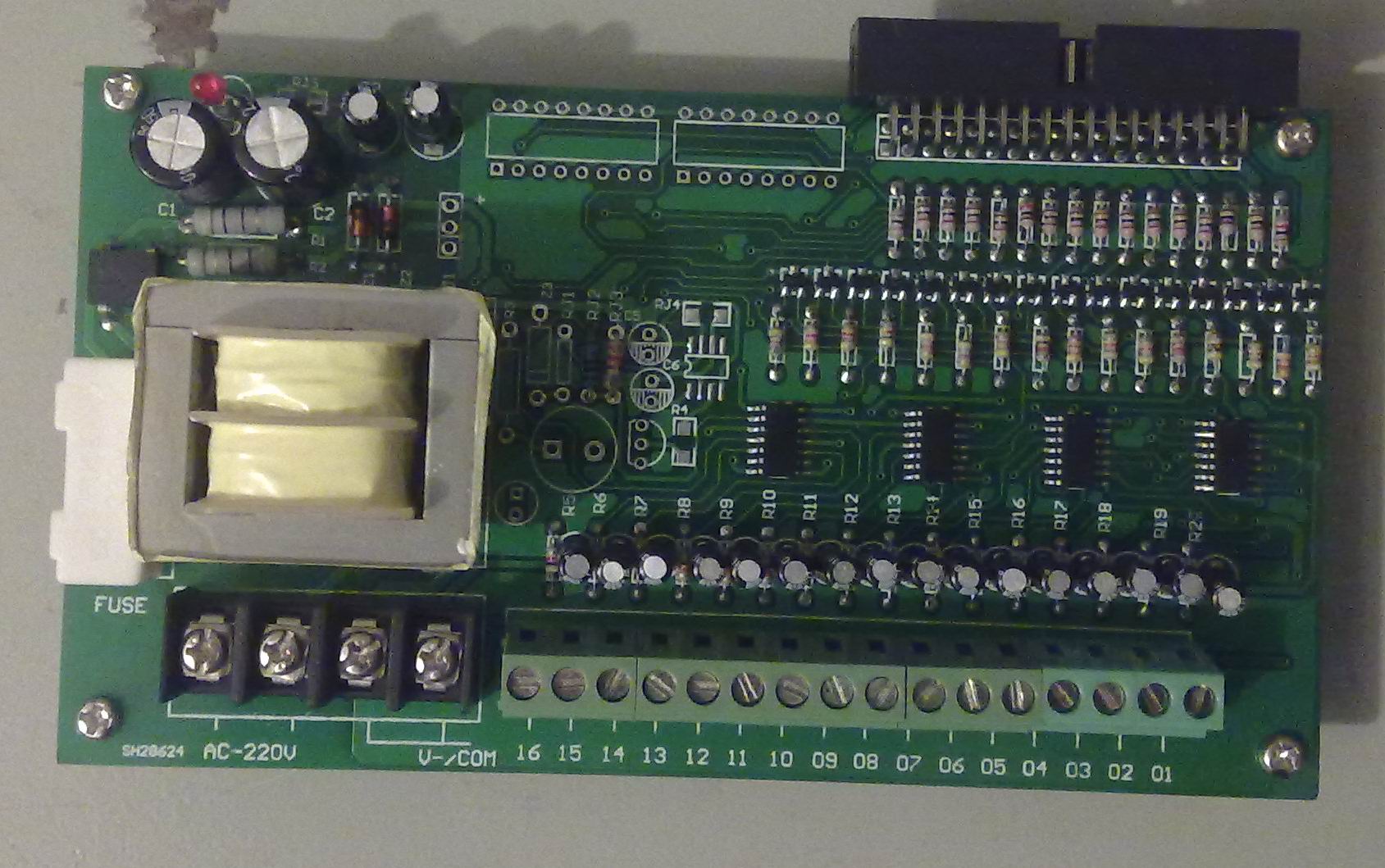

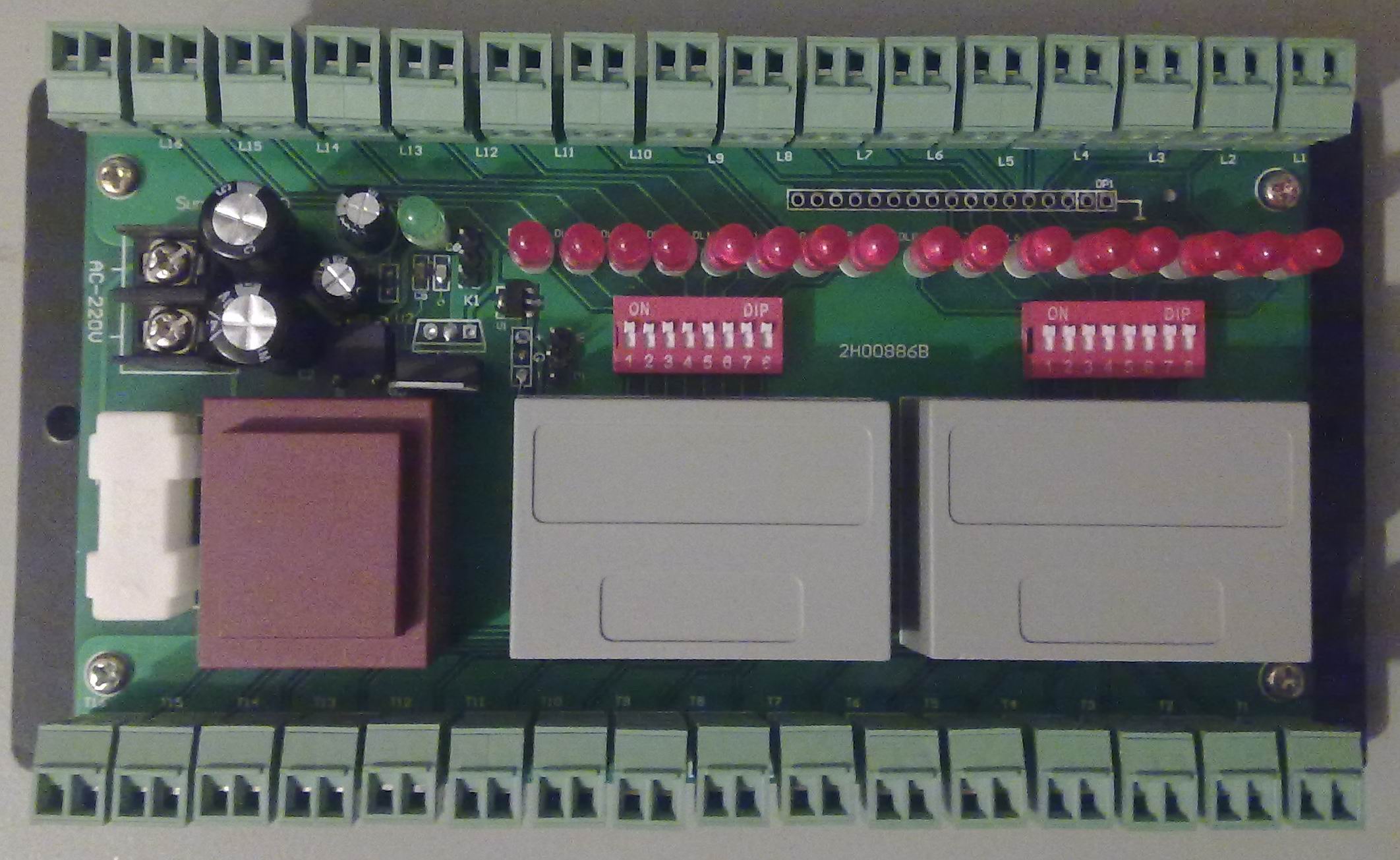

樓主：下圖是檢測板的樣子，不帶指示燈的為簡易型，帶燈的高端一點帶485通訊。聽廠方介紹是用單片機做的電路，專為檢測加熱管做的產品。供你參考。
