CPU224XPsi CN主機，外加一個壓力傳感器。輸出是4-20mA的。我看西門子網站上寫的這個主機不能直接接電流信號。要買模擬量模塊。而且用電阻轉成電壓信號，會因為電阻的發熱或者短路而采集的信號不準。是不是這樣的。現在用CPU224XPsi CN讀取壓力傳感器的模擬量值，應該怎么弄。還有讀取的值存放在哪里的。知道的朋友介紹下，感激不盡。

CPU224XPsi CN沒用過，
4-20mA對應6400~32000，｛(輸入AIW-6400)再轉換成實數｝/32000*量程=實際工程值。
輸入AIW轉換的值一般放到累加器（AC0~AC3）
實際工程值存放在V存儲區，如（0~10v）：
LD     SM0.0
ITD    AIW0, AC0
DTR    AC0, AC0
/R     3200.0, AC0
MOVR   AC0, VD100
AENO
MOVR   VD100, VD120
AENO
*R     10.0, VD120
AENO
ROUND  VD120, VD124
AENO
DTI    VD124, VW12

壓力傳送器輸出4----20mA對應數字6400-32000，
加250歐電阻后4mA時:4*250=1v；20mA時：20*250=5v。即由4-20mA變成1-5v。這時1v就是-0.1mpa，5v就是1mpa。
對應數字量還是6400-32000.

首字母“O”：與輸出有關。
首字母“I”：與輸入有關。
所以：Osh=1mpa
           Osl=-0.1mpa

其實就是個簡單的函數關系：第1個點（6400.0   , -0.1），第二個點（32000.0    , 1.0）
用庫就要用V區，需注意地址不要重復使用。
初次碰到較難理解，好好想想。
祝好運！！！

首先，不用懷疑截圖上數字的準確信，截圖上的AIW0是4352，那么你就需要用萬用表串在24V電源的負極與CPU的M端子中測一下電流到底有多大？國產的變送器大多需要修正一下。建議用E+H的，不過價格。。。。。。。。。嘿嘿！

如果CPU224XPsi的模擬量輸入真的是0--10V的話，那么Ish=32000，Isl=0(必須按滿量程填)
因你的信號已變?yōu)?-5v，并不是0-10v，因此Osh與Osl也不對了，幫你算了一下;Osh=2.375,Osl=-0.375

“可是那測的值也不應該比6400小啊 。而且那個值和我并的電阻的阻值有很大關系，阻值大，測得值就大。那現在就有個問題了，輸入的電壓值是可變的。這個怎么計算哦”好好看看歐姆定律。250歐姆電阻必須為1/4W的5環精密電阻。


嗨！！你到底有沒有測一下變送器在-0.1mpa時輸出電流有多少?肯定小于4mA，不滿4mA就不滿6400。

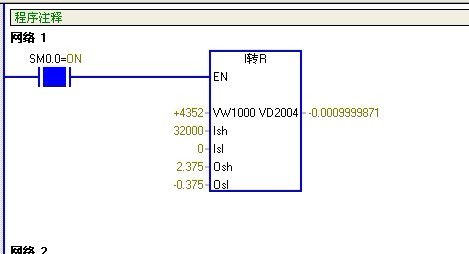

用我的法子就行了，有圖有真相（AIW=4352，輸出=-0.00099mpa，不就是常壓嗎）
