12樓發表于: 2013-03-29 09:47

只看該作者 | 小中大

引用
引用第4樓john42tw于2013-03-28 13:31發表的 :
X0=按鈕 M1 M2 Y0 表示繼電器燈由Y0 繼電器控制

不管仿真或實際接線都一樣

m2永遠是不可能接通的，大家說說呢

承接：
設備改造維修15161680303

503698824

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 138 點
下載積分: 970 分
在線時間: 34(小時)
注冊時間: 2012-09-25
最后登錄: 2016-03-09
查看503698824的主題 / 回貼

13樓發表于: 2013-03-29 10:21

只看該作者 | 小中大

我認為你的電路首先是有問題的，燈就亮不了，因為在你按下SB時繼電器KA1常閉觸點先斷開然后常閉觸點再閉合，會出現KA1瞬時得電又失電，KA2也得不了電。

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2024-11-24
查看xujian的主題 / 回貼

14樓發表于: 2013-03-29 11:23

只看該作者 | 小中大

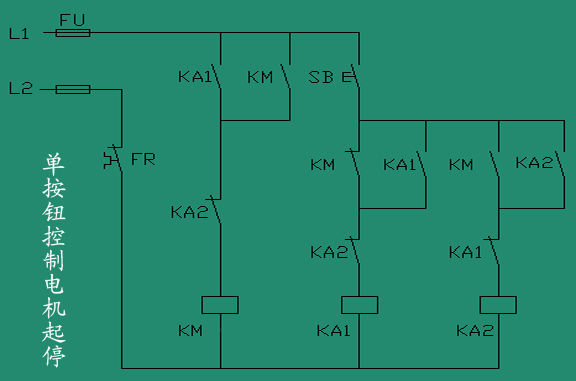

圖片：

燈線接KM的常開觸點

401430190

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的主題 / 回貼

15樓發表于: 2013-03-29 12:50

只看該作者 | 小中大

四樓的亮了！！

jesselai

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 223 個
工控威望: 403 點
下載積分: 5970 分
在線時間: 81(小時)
注冊時間: 2008-12-05
最后登錄: 2016-07-13
查看jesselai的主題 / 回貼

16樓發表于: 2013-03-29 13:02

只看該作者 | 小中大

11樓的，繼電器是線斷開常閉再吸合常開，所以你的電路圖中KA1的常開不會得電的。

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 949 個
工控威望: 3028 點
下載積分: 3282 分
在線時間: 203(小時)
注冊時間: 2010-02-05
最后登錄: 2024-12-26
查看靜芳的主題 / 回貼

17樓發表于: 2013-03-29 15:12

只看該作者 | 小中大

按鈕不好用，經常發神經。所以你買個交互繼電器吧，國產的50-60塊，臺灣的100這樣。日本的100多。

nzm800

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 552 個
工控威望: 1888 點
下載積分: 7363 分
在線時間: 255(小時)
注冊時間: 2012-12-14
最后登錄: 2025-01-06
查看nzm800的主題 / 回貼

18樓發表于: 2013-03-29 23:36

只看該作者 | 小中大

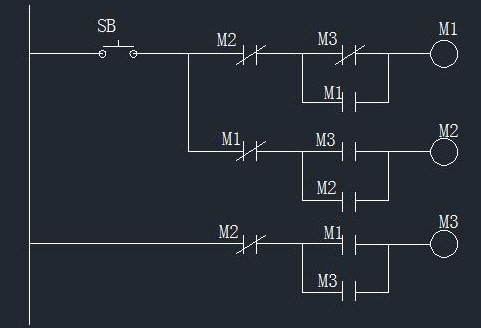

圖片：

本人多次使用，沒問題。再用M3控制輸出

[ 此帖被nzm800在2013-03-29 23:46重新編輯 ]

注冊中心

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2023-08-04
查看注冊中心的主題 / 回貼

19樓發表于: 2013-03-30 08:18

只看該作者 | 小中大

14樓和18樓的是正解，可以實現，兩個方案原理相同。

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1197 個
工控威望: 1742 點
下載積分: 7563 分
在線時間: 579(小時)
注冊時間: 2012-08-31
最后登錄: 2025-01-07
查看sanlihu的主題 / 回貼

20樓發表于: 2013-03-30 08:51

只看該作者 | 小中大

11樓的肯定不行
因為繼電器觸點的中間狀態是全斷開。

4樓正解。

吉圓電氣 QQ751673698

wkxykun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 265 點
下載積分: 750 分
在線時間: 34(小時)
注冊時間: 2013-03-18
最后登錄: 2025-01-10
查看wkxykun的主題 / 回貼

21樓發表于: 2013-03-30 09:49

只看該作者 | 小中大

引用
引用第5樓dream2012于2013-03-28 17:13發表的 :
見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈 [attachment=103227]

這個不行的

jiayuan2540

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 130 點
下載積分: 528 分
在線時間: 7(小時)
注冊時間: 2013-03-10
最后登錄: 2023-02-06
查看jiayuan2540的主題 / 回貼

22樓發表于: 2013-03-30 09:52

只看該作者 | 小中大

實物需要四個繼電器，其中有兩個是4 PIN的
這種繼電器現在有很多替代方案，用一個小芯片就可以實現

jiayuan2540

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 130 點
下載積分: 528 分
在線時間: 7(小時)
注冊時間: 2013-03-10
最后登錄: 2023-02-06
查看jiayuan2540的主題 / 回貼

23樓發表于: 2013-03-30 09:54

只看該作者 | 小中大

樓上PLC畫的用繼電器實現會不穩定，你可以接出來試試
