樓主發表于: 2013-05-16 18:29

全看 | 小中大

這是個電源供應初級器變壓器控制的可控硅觸發電路；IC字已被磨掉；拜請熟悉IC運用的大師分析指點一下；這是塊什么型號的IC。PCB板是經過白；黑；藍；橙四針插頭和可控硅板連接。如圖所示！

[ 此帖被天下英雄在2013-05-20 14:36重新編輯 ]

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2025-01-24
查看znz43的主題 / 回貼

1樓發表于: 2013-05-17 11:04

全看 | 小中大

這電路圖可能沒測繪正確，錯誤較多，無法分析。
如從圖看，AC220V 經 22uf/25V 與 18K 串聯后直接成回路，肯定出問題。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

精華主題: 0
發帖數量: 1057 個
工控威望: 4900 點
下載積分: 7351 分
在線時間: 2561(小時)
注冊時間: 2010-06-24
最后登錄: 2025-01-24
查看znz43的主題 / 回貼

2樓發表于: 2013-05-19 21:56

全看 | 小中大

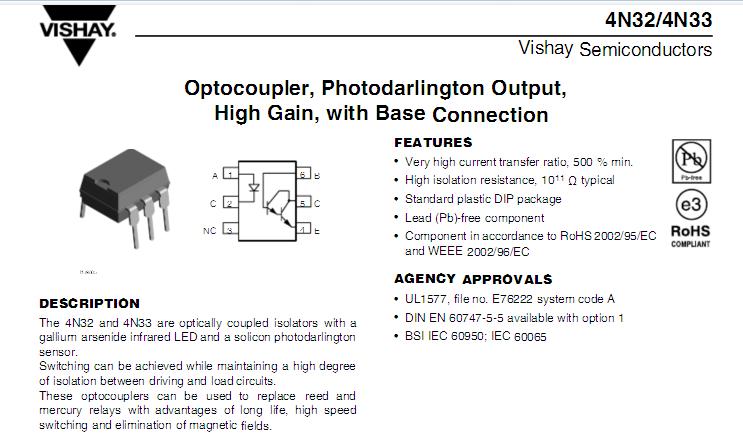

圖片：

4N33是光耦，輸出端的達林頓管變阻是通過改變輸入端的發光二極管的電流來控制的。
此圖中沒有顯示輸入發光二極管接于何處，怎么來改變達林頓管的阻抗？
