學習了

路過，學習了。

有F1的編程手冊嗎，程序是從PLC抄下來的、還是記錄在紙上的？
單獨NOP是空操作指令，后面是不跟數字的；M72應當是100ms時鐘。
將元件代號（X、Y等）加上，則如下：
LD    X501
OUT T050
K      0.3
LDI   X501
OUT T051
K      0.3
LD    T050
NOP 320
LD    T051
END 320
LDI   M320
RST C460
LD    M320
AND M072
OUT C460
K       003
那么，NOP 320、END 320則像是某兩條指令，這可能要查看編程器的手冊。

剩下那幾個指令不知道該怎么弄。其他的我是這樣轉的：
LD    501 =LD     X15             （輸入點）
OUT 050 =OUT T50 K3      （定時器）
K      00.3
LDI   501 =LDI    X15
OUT 051 =OUT T51 K3
K      00.3
LD    050 =LD T50
NOP 320 = RST M420???????
LD    051 =LD T51
END 320 = SET M420???????
LDI   320 =LDI M420             （保持繼電器）
RST 460 =RST C60
LD    320 =LD M420
AND 072 =AND M8012        （100ms時鐘）
OUT 460 =OUT C60 K30
K       003
這程序只是部分，是用F2-20p手持編程器讀出來的，就剩NOP 320 ; END 320搞不懂了哦，應該是RST M420,；SET M420（很忙，等有空時試試看）望大蝦們指教！另外還有個S F T 300不知怎么處理，是不是用SFTL代替？

    從該段程序看來，視NOP 320、END 320為SET M320、RST M320有道理；
    既然是用手持編程器讀出來的，那么應當是可以運行程序的——或許，可以運行程序，監控有關元件的狀態以資判斷。
    或者，在末后試寫入有關指令，以觀察指令的鍵入方法及有關顯示情況。

    S FT是移位指令，似乎是每次左移一位。

自己重新按照動作搞一個，就行了

路過，看看

你把它轉換成梯形圖看看。

老兄...
那個F2-20p手持編程器旁邊是不是有個小開關...切對了沒(切錯那就有可能顯示錯誤喔)

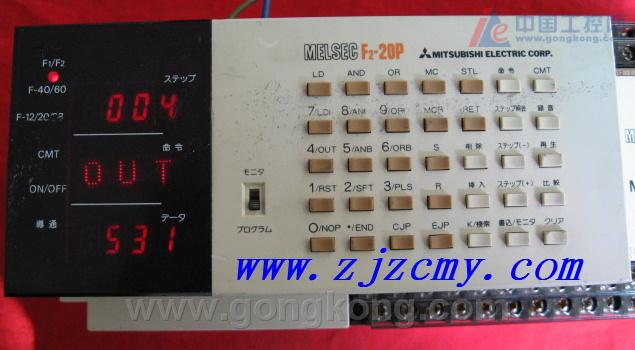

F2-20P這隻沒錯吧(別的網站找到的圖片
)(說明書...還在找...)

用老版的軟件讀出程序試試
