最近做個小項目，需要在HMI上設置設備的電流值，HMI上有百分比顯示0%~100%，HMI上做兩個按鍵，電流加和電流減，按一下對應的百分比就加1和減1；
PLC實際的輸出是8個輸出點來控制設備的，例如：0%轉換成二進制就是：00000000，對應Y1~Y8全是OFF；100%轉換成二進制就是：11111111，對應Y1~Y8全是ON；也就是，如果用D0表示電流值，0%~100%的電流用十進制就是0~255。
現在怎樣才能用實現，在HMI上調整顯示電流的百分比，對應的PLC的Y1~Y7就輸出呢？大家給點思路，謝謝了！

謝謝你 已經調試成功了

顯示的百分比和實際的輸出怎么轉換呢？

謝謝大家！
是這樣的：電流的大小就是用PLC開關量輸出控制的，一共八根線。0000 0000到1111 1111來表示，這個按照一樓的思路已經實現了。對應電流是在觸摸屏上用百分比顯示的，0%~100%，這個還沒有實現，我想在屏幕上用十進制0到255來表示，功能是可以實現，就是顯示不直觀，別人要求用百分比顯示，唉~

引用

引用第8樓1271763390于2016-09-09 21:23發表的  :
百分比實現的話把結果除以255試試。

不是這樣的

引用

引用第11樓jeffwang2011于2016-09-10 08:30發表的  :
百分號單獨放在D0后面，不參與運算，將設定值D0*2.55放到D1里面，用D1控制Y0-Y7就可以了。

我也是這樣想的，但是FX3S系列PLC好像很多指令都不支持

引用

引用第13樓443489005于2016-09-10 10:04發表的  :
不需要在PLC里面運算，在觸摸屏做比例顯示就行了，

還有這個功能呀？在哪里設置親？

13樓 你好！我是用的三菱的屏，在哪里設置呀？謝謝！

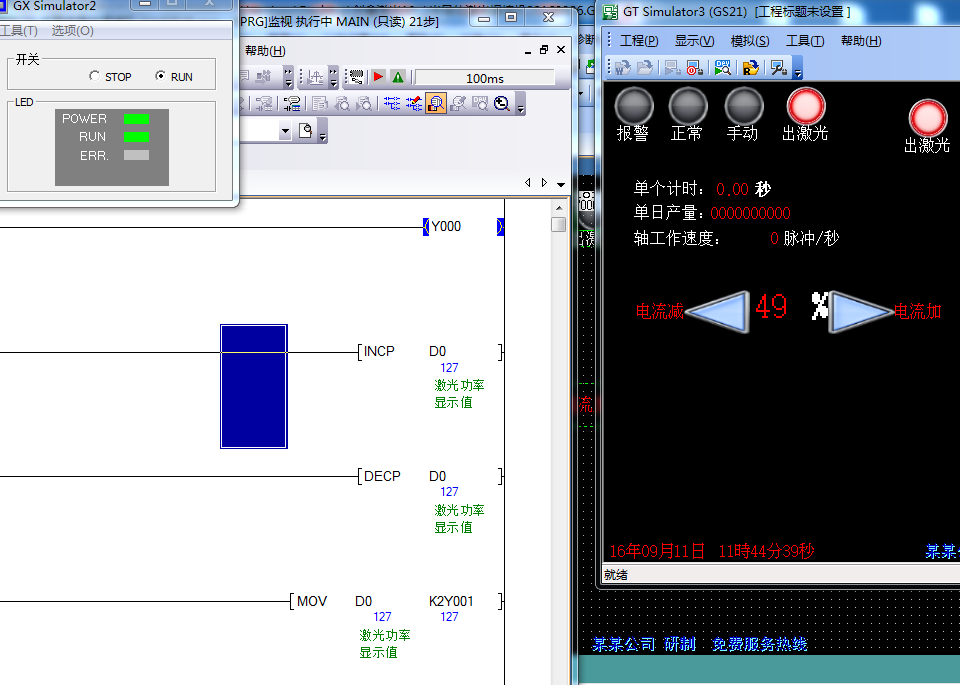

已經完美解決了 這個問題

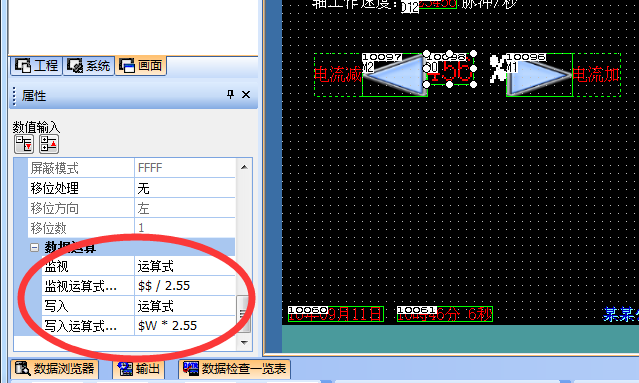

解決方法
