wyc6745625
接PLC、觸摸屏、C#上位機組態監控16639500085
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 225 點
下載積分: 1371 分
在線時間: 50(小時)
注冊時間: 2018-03-14
最后登錄: 2025-01-23
查看wyc6745625的 主題 / 回貼
12樓  發表于: 2019-05-26 18:46
格式肯定不對
本帖最近評分記錄:
  • 下載積分:+1(顧先生) 真誠感謝!
  • 接三菱、西門子等PLC/HMI程序微信wyx6745625
    jxx001
    這里大神如云,虛心向各位大神學習摩拜!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 74 個
    工控威望: 3050 點
    下載積分: 18684 分
    在線時間: 54(小時)
    注冊時間: 2017-11-14
    最后登錄: 2023-06-12
    查看jxx001的 主題 / 回貼
    13樓  發表于: 2019-05-26 21:00
    7N2格式,LRC校驗必須有,沒有校驗無論怎么都不能通訊

    發送指令是RS的組成部分包括:發送數據的寄存器地址和對應數量,接收數據的寄存器地址和對應數量
    本帖最近評分記錄:
  • 下載積分:+2(顧先生) 熱心助人!
  • 祝各位大師事事順心如意!
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    14樓  發表于: 2019-05-27 18:45
    你這樣問,誰能答你?
    1.什么品牌的變頻器,當然,你這里想用臺達的變頻器作通訊,我看過你不少的貼,才明白的;
    2.你的程序用的是FX1N,沒右移、高低位互換指令、CRC指令,用MODBUS RTU模式通訊比較難;
    3.只能用 MODBUS ASCLL模式,要用到校驗計算;計算結果不是固定的;
    4.沒事玩一下通訊,練練手可以,作為實用的,不如用HMI與變頻器通訊更實際,因?yàn)閺S商都幫你做好了,你套用就可以。
    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    15樓  發表于: 2019-05-27 18:47

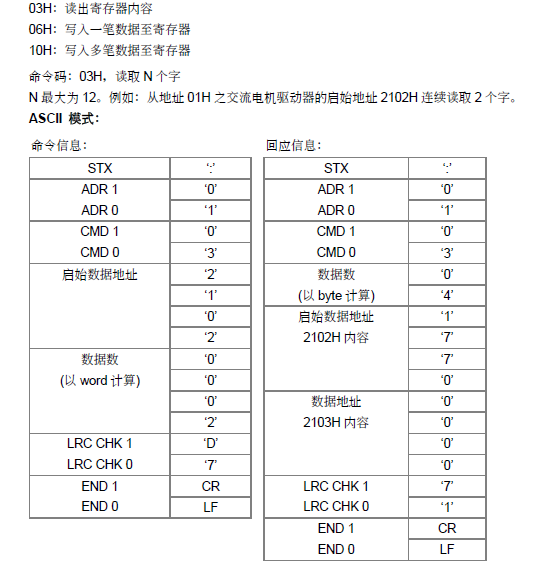

    CHK(check sum:偵誤值)
    ASCII 模式:
    ASCII 模式採用LRC (Longitudinal Redundancy Check) 偵誤值。LRC 偵誤值乃是將ADR1
    至最后一個數據內容加總,得到之結果以256 為單位,超出之部分去除(例如得到之結果為十
    六進位之128H 則只取28H),然后計算二次反補后得到之結果即為L(zhǎng)RC 偵誤值。
    例如:從地址為01H 之交流電機驅動器的0401H 地址讀取1 個字。
    STX ‘:’
    ADR 1
    ADR 0
    ‘0’
    ‘1’
    CMD 1
    CMD 0
    ‘0’
    ‘3’
    啟始數據地址 ‘0’
    ‘4’
    ‘0’
    ‘1’
    數據數 ‘0’
    ‘0’
    ‘0’
    ‘1’
    LRC CHK 1
    LRC CHK 0
    ‘F’
    ‘6’
    END 1
    END 0
    CR
    LF
    01H+03H+04H+01H+00H+01H=0AH, 0AH 的二次反補為F6H。
    這里的LRC CHK是計算出來的,非固定
    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    16樓  發表于: 2019-05-27 18:51
    看手冊例子

    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    17樓  發表于: 2019-05-27 18:58
    寫的


    如果要啟停控制,就要寫入數據到2000H;1停止;2啟動;
    [ 此帖被anlyl2014在2019-05-27 21:16重新編輯 ]
    本帖最近評分記錄:
  • 下載積分:+5(顧先生) 真誠感謝!
  • 活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    顧先生
    明明可以靠身體吃飯,偏偏要靠臉吃飯~!!說的就是你~~~~~
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 356 點
    下載積分: 624 分
    在線時間: 68(小時)
    注冊時間: 2018-04-02
    最后登錄: 2023-11-07
    查看顧先生的 主題 / 回貼
    18樓  發表于: 2019-05-27 21:30
    圖片:
    圖片:
    圖片:
    圖片:

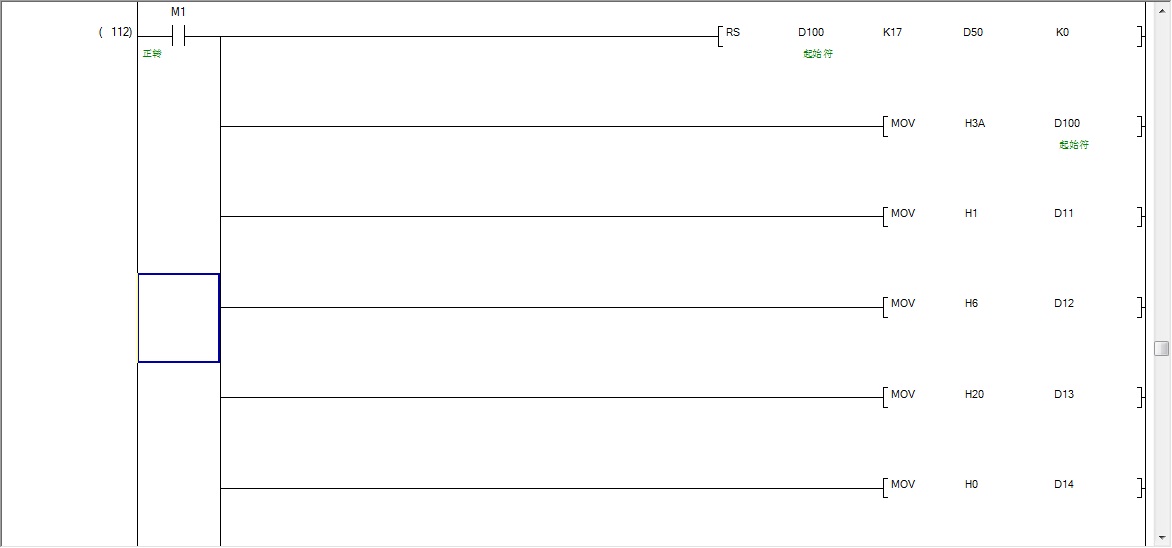

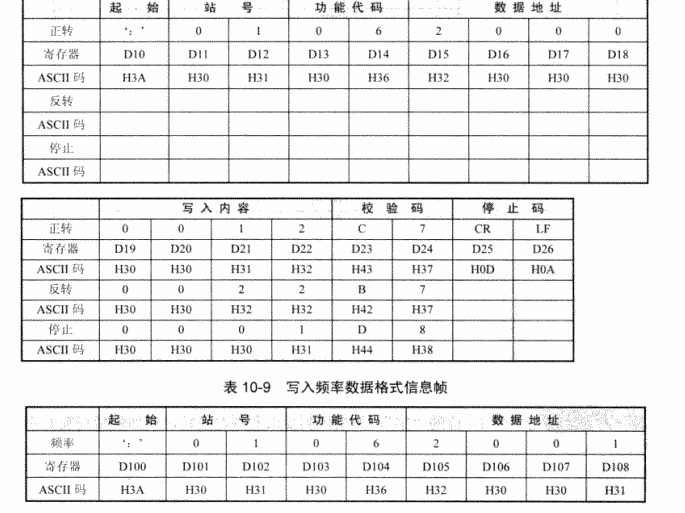

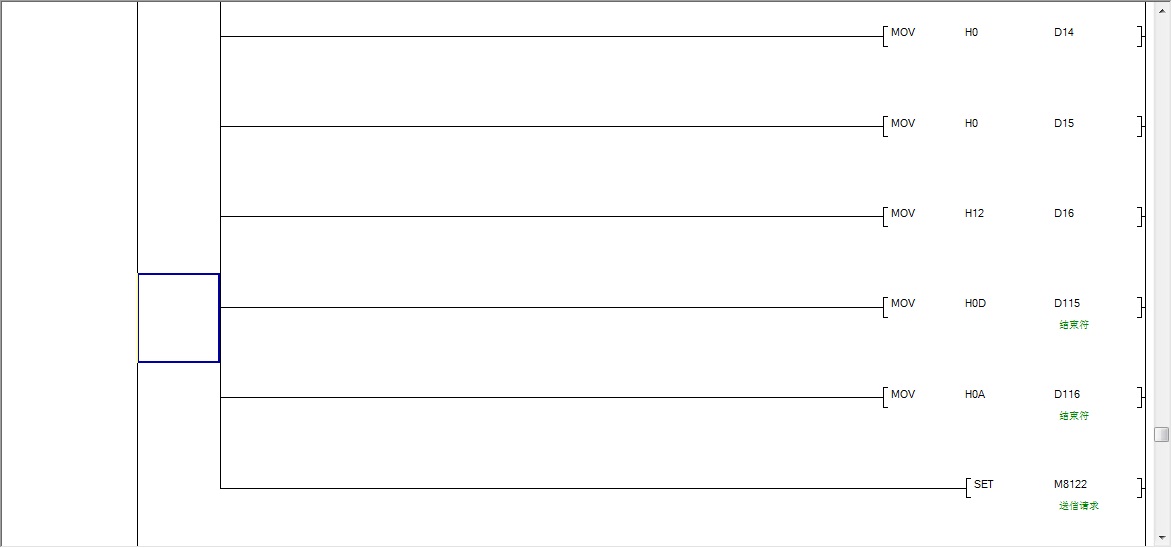

    變頻器是臺達vfd-m  通訊7N2  H0C88 9600bps

    如果全ASCII碼代入程序,可以使用。

    但是不能D值代入,是怎么回事?
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    19樓  發表于: 2019-05-27 21:42
    你少了和校驗計算,
    網上的例子錯漏百出,我明天驗證后發給你參考。
    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    20樓  發表于: 2019-05-28 16:43
    詳見我剛發表的例子
    http://www.nusil.com.cn/read-gktid-1668002.html
    本帖最近評分記錄:
  • 下載積分:+5(顧先生) 熱心助人!
  • 活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    顧先生
    明明可以靠身體吃飯,偏偏要靠臉吃飯~!!說的就是你~~~~~
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 356 點
    下載積分: 624 分
    在線時間: 68(小時)
    注冊時間: 2018-04-02
    最后登錄: 2023-11-07
    查看顧先生的 主題 / 回貼
    21樓  發表于: 2019-05-28 17:35
    我把你的程序?qū)нM(jìn)去了,沒反應
    顧先生
    明明可以靠身體吃飯,偏偏要靠臉吃飯~!!說的就是你~~~~~
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 356 點
    下載積分: 624 分
    在線時間: 68(小時)
    注冊時間: 2018-04-02
    最后登錄: 2023-11-07
    查看顧先生的 主題 / 回貼
    22樓  發表于: 2019-05-28 17:40
    寫頻率可以
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 983 個
    工控威望: 8885 點
    下載積分: 11534 分
    在線時間: 931(小時)
    注冊時間: 2014-05-23
    最后登錄: 2025-01-31
    查看anlyl2014的 主題 / 回貼
    23樓  發表于: 2019-05-28 18:01
    我實物驗證過了的,可讀可寫,讀是自動的,每一秒讀1次
    寫入時,要讓對應的M通斷一次
    活到老,學到老!
    微信號:anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開,沒密碼
    • «
