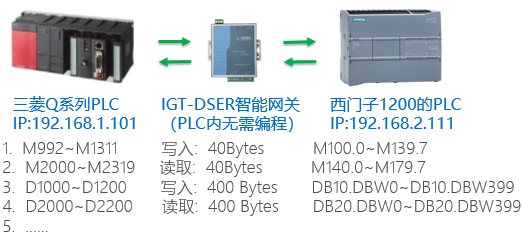

        本案例是三菱Q系列PLC與西門子S7-1200的PLC之間通訊,選用智能網關模塊實現,PLC通訊智能網關IGT-DSER支持各種PLC之間多對多通訊;PLC無需編程,方便快速實施;因為是多線程的交互模式,所以可以保證高實時性;支持串口、網口通訊,以及WIFI、4G無線通訊。 想要實現的通訊任務如下:案例資料下載



       首先設置三菱PLC的IP地址、通訊端口和通訊協議,如下圖:


       西門子的PLC需要設置IP地址,打開通訊功能,DB數據塊要取消優化訪問,設置如下:


       通過西門子PLC的編程軟件建立數據塊_6[DB10]、數據塊_7[DB20],然后下載到PLC:


       系統的網絡結構圖,網關支持熱插拔自恢復,以下是設置時和運行時的網絡連接關系:


       然后通過智能網關通用的參數設置軟件(下載地址),設置IGT-DSER的網口參數,以及PLC之間的通訊配置表,按照上面的通訊地址和數據地址,配置完成的數據表如下圖:


       通過‘參數’->‘參數寫入到網關’將以上配置下載到網關模塊,然后通過‘工具’->‘重啟網關’重啟后,網關模塊即進入工作狀態,按照以上4個任務建立4個線程運行。
       IGT-DSER支持的PLC品牌系列:
       ◆ FX:  三菱FX系列PLC                                     ◆ QL:  三菱Q/L系列PLC
       ◆ AS:  三菱A系列PLC                                       ◆ OM:  歐姆龍全系列PLC
       ◆ S72S:  西門子S7-200/Smart系列PLC           ◆ S734:  西門子S7-300/400系列PLC
       ◆ S71K:  西門子S7-1200/1500系列PLC           ◆ MBS:  施耐德等Modbus兼容PLC
       ◆ DVP:  臺達、信捷PLC                                   ◆ NAIS:  松下全系列PLC
       ◆ KVS:  基恩士全系列PLC                                ◆ FTK:  永宏全系列PLC
       ◆ MSK:  LS/LG全系列PLC                                ◆ KOY:  光洋全系列PLC
       ◆ ABM: AB MicroLogix系列PLC                        ◆ ABC: AB Compact/Control系列PLC
      相關軟硬件資料下載 :  PLC之間通訊案例.rar (2213 K) 下载次数:360
[ 此帖被吾志所向在2021-08-10 15:46重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(阿萱子v)
    recall
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 125 點
    下載積分: 456 分
    在線時間: 34(小時)
    注冊時間: 2015-02-27
    最后登錄: 2025-01-22
    查看recall的 主題 / 回貼
    1樓  發表于: 2021-09-02 13:27
    好帖
    謝謝分享,學習學習下
