自學成才
不懂就一定要問!!!
級別: 略有小成
精華主題: 0
發帖數量: 193 個
工控威望: 375 點
下載積分: 2976 分
在線時間: 168(小時)
注冊時間: 2008-09-02
最后登錄: 2024-12-01
查看自學成才的 主題 / 回貼
樓主  發表于: 2009-02-28 22:43
本程序是我廠用于軟包鋰電池抽氣封口的設備,以下是動作說明:
開機后上,下熱封頭開始加熱,在沒達到設定溫度時觸摸屏顯示溫控報警,且機器不能動作.達到設定溫度后,可以在觸摸屏上選擇自動運行,和手動運行.自動運行時裝上電池,按下啟動按鈕,電機帶動轉盤轉動180度,到位后下壓板上行,上壓板下行壓住電池,刺刀下行刺穿電池氣囊,刺刀退回后開始抽氣,達到一定的真空度后,下熱封頭上行,然后上熱封頭下壓封口,到設定時間后先松上封頭,再松下封頭,接著根本任務腔開始充氣,最后上下壓板回位,達到設定間隔時間后,電機帶動轉盤又轉180度開始下個循環,手動工作只是工作循環結束后要再按下啟動按鈕電機才能帶動轉盤轉動180度開始下個循環.這個程序還有調試功能,按下觸摸屏上調試按鈕,進入高度窗口,可以單獨運行,停止以上動作,不受時間限制.
在這個程序中第41-46步不知是作何用,請有興趣的朋友看后發表各人的見解.期待中!!!!
說明:電氣接線圖是本人用CAXA電子圖板所畫,可轉換成dwg格式用Auto CAD打開.共同學習,共同進步!
轉盤式真空封口機.rar (28 K) 下载次数:1803
轉盤式真空封口機.rar (19 K) 下载次数:1617
轉盤式真空封口機步進電機驅動器、PLC、觸摸屏接線示意圖.rar (16 K) 下载次数:1851       說明:電氣圖的dwg格式的文件在第10樓
[ 此帖被自學成才在2009-06-13 10:13重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(shanxinzhi) 熱心助人
  • 下載積分:+1(gaopenggang)
  • 下載積分:+1(fjqz00) 支持原創,加分獎勵
  • 下載積分:+15(wxh0734) 優秀文章!
  • 下載積分:+3(dawe1728)
  • 下載積分:+1(yk_wangkun) 支持原創!
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    1樓  發表于: 2009-03-03 19:40
    各位朋友:我現在將這個文件轉換成了dwg的文件格式,重發上來供朋友們參考
    轉盤式真空封口機步進電機驅動器、PLC、觸摸屏接線示意圖.rar (43 K) 下载次数:442
    本帖最近評分記錄：
  • 下載積分:+1(ehq) 優秀文章
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    2樓  發表于: 2009-03-04 20:35
    朋友們只說好,給我頂哈,加點分撒,呵呵!
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    3樓  發表于: 2009-06-05 19:18
    朋友的問題我在發帖時就提到過,我也曾專門研究過,最后得出的結論是那幾步在程序中沒起到什么作用.是設備廠家在調試完程序后沒有刪除的無用步,謝謝朋友的回帖
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    4樓  發表于: 2009-06-07 09:41
    請40樓的朋友將看不懂的地方用短信息方式和我交流,共同探討
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    5樓  發表于: 2009-06-07 16:15
    M15、M103暫時沒看出來有什么用處，M111、M112應該是多余的，M50的用途你看看下面的圖片就會明白的

    [ 此帖被自學成才在2009-06-09 18:04重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+3(dawe1728) 熱心助人!
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    6樓  發表于: 2009-06-07 20:36
    你可以結合觸摸屏程序分析查找可能會更清楚
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    7樓  發表于: 2009-06-08 18:46

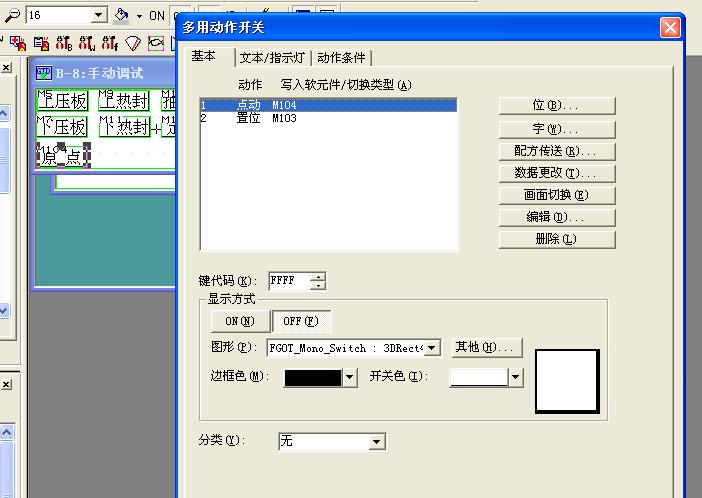

    M103的用途是:在進行回原點操作時復位正在處于工作狀態的其它所有動作,下面是貼圖.僅供參考
    本帖最近評分記錄：
  • 下載積分:+2(dawe1728) 熱心助人!
    自學成才
    不懂就一定要問!!!
    級別: 略有小成
    精華主題: 0
    發帖數量: 193 個
    工控威望: 375 點
    下載積分: 2976 分
    在線時間: 168(小時)
    注冊時間: 2008-09-02
    最后登錄: 2024-12-01
    查看自學成才的 主題 / 回貼
    8樓  發表于: 2010-11-30 22:23
    非常感謝朋友們的支持，這幾年我一直在鋰電池生產廠家工作，一年前我來到一家生產混合超級電容器的公司工作，由于工作很忙，很少回來和朋友們分享。再次對朋友們的支持表示感謝！
