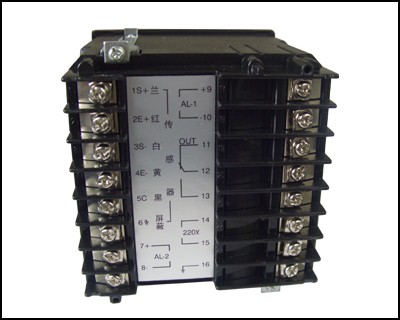

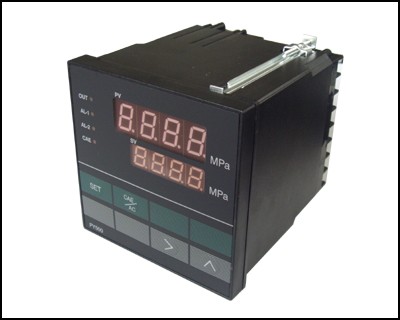

我需要使用它來給出一個低壓報警信號，PY500數顯壓力控制儀表，能簡單說明下后面的接線排怎么接線么，廠家說AL-1和AL-2上7,8和9,10是兩對常開的接點，但為什么上面分正負極呢，OUT的11，12,13，12是公共端，常開和常閉接點各一對，這樣的話AL和OUT的功能不都一樣了么？

應該用AL-1或AL-2做報警節點，可以設定高低限位。11，12,13，12OUT只是輸出點（控制開關什么）。

但是我想搞清楚AL-1和AL-2的作用和接法

既然他說是一對常開觸點，那就是啦，應該可以通過內部的設置看你想用那對觸點，用作什么，相應就是輸出那個觸點吧，個人愚見，希望對你有幫助

常開觸點，根據自己的需要接線，不要太在乎標的什么+-

AL-1和AL-2上7,8和9,10是兩對常開的接點可任意選一組做為你報警開關用，你只有外接一個聲光報警器就可以，當壓力超過報警設定值時，AL-1或AL-2接通；OUT的功能是根據你控制電路的需要，取常開還是常閉，來控制壓力的上限與下限值。保證系統壓力在你所設定值的范圍運行，注意參照說明書調好參數，設參數很重要。

根據我的經驗：AL-1和AL-2是報警輸出繼電器1和2

這種儀表你要跟廠家溝通的，經常會出現貼錯的現象�？赡苁菆缶�輸出的是電壓到繼電器，而不是接點輸出

我和樓上觀點相同，我也是覺得，這應該是給繼電器輸出電壓的，但是他們的技術支持說這是接點，我覺得很疑惑。既然有了OUT這對常開常閉接點，AL-1和AL-2我覺得重復了

要搞清楚AL 和OUT 的區別，AL是測量值PV超出報警設置（上下限）時動作，OUT是測量值超出SV值動作，
兩者比較的對象不同，一般OUT用來控制外部對象，比如壓力儀表當壓力PV大于SV時可以設置OUT動作，從而
驅動放氣閥打開，以達到降壓的目的。
綜合以上看，如果你不需要控制只是用來監控，當然也可以將OUT端子用來作壓力限定報警，只不過要將SV設置成上下限。

不是78就是9，10.正負不管，隨便接~~~~

將SV設置成上下限，當壓力低于設定值時，OUT常閉接點打開，生產線停止生產，這是我的目的。
