樓主  發表于: 2022-06-08 08:53
本方案基于組態王與歐姆龍PLCCP1E的Host-Link協議,給出無線通信的實現方法。此方案可以作為歐姆龍PLCCP1E與組態王的無線通信實例。組態王作為主站,歐姆龍CP1E作為從站,并采用日系PLC無線通訊終端DTD435MC-V96,作為實現無線通訊的硬件設備。
DTD435M內嵌Rs232/Rs485雙接口,自適應三菱N:N協議、歐姆龍HostLink協議,臺達及永宏等ModbusRTU協議,可與日系PLC 組成無線測控網絡。只需簡單接線,無需二次開發即可完成無線通訊。
一、方案概述
無線Host-Link網絡組成

二、測試設備與參數
● 主站設備:組態王
● 從站設備:歐姆龍CP1E系列PLC×2臺
● 達泰電子日系PLC無線通訊終端——DTD435M-V96×3塊
● 通訊協議:Host-Link協議
● 主從關系:1主2從
● 通訊接口:Rs485/Rs232接口
● 供電:9-24VDC
● 傳輸距離:100米,500米,1KM,3KM,20KM

三、接線方式
1.歐姆龍CP1E與達泰無線終端DTD435M接線
第一步:DTD435MC的Rs485-A端口接入歐姆龍CP1E PLC自帶的A+端口;
第二步:DTD435MC的Rs485-B端口接入歐姆龍CP1E PLC自帶的B-端口。

2.PC端與達泰無線設備的接線
PC端直接使用DTD435M的RS232口與PC串口連接。
四、組態王實現Host-Link主站
1.系統設置
2.選擇串口號
3.地址參數設置
4.數據詞典配置
5.組態界面制作
6.相關參數關聯



五、歐姆龍PLC實現Host-Link從站
1. PLC參數設置
2. 站號設置一臺PLC地址設為00,另外一臺PLC地址設為01
3. 將程序下載到PLC里面

六、測試實例與結論
1.組態王和歐姆龍CP1E分別接1塊DTD435MC-V96
2.通過外部給0號站和1號站輸入點信號,看組態王對應的點是否有亮,如果點亮,表示通訊正常。
3.通過組態王上面的按鈕給0號站和1號站輸出點信號,看歐姆龍CP1E對應的Y點是否有亮,如果點亮,表示通訊正常。

微信公眾號:DTD110HF
PLC無線通訊方案
csjukong
巨控王工,15307483969(微信同號)
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 236 點
下載積分: 993 分
在線時間: 30(小時)
注冊時間: 2016-07-18
最后登錄: 2024-11-01
查看csjukong的 主題 / 回貼
1樓  發表于: 2022-08-25 09:38

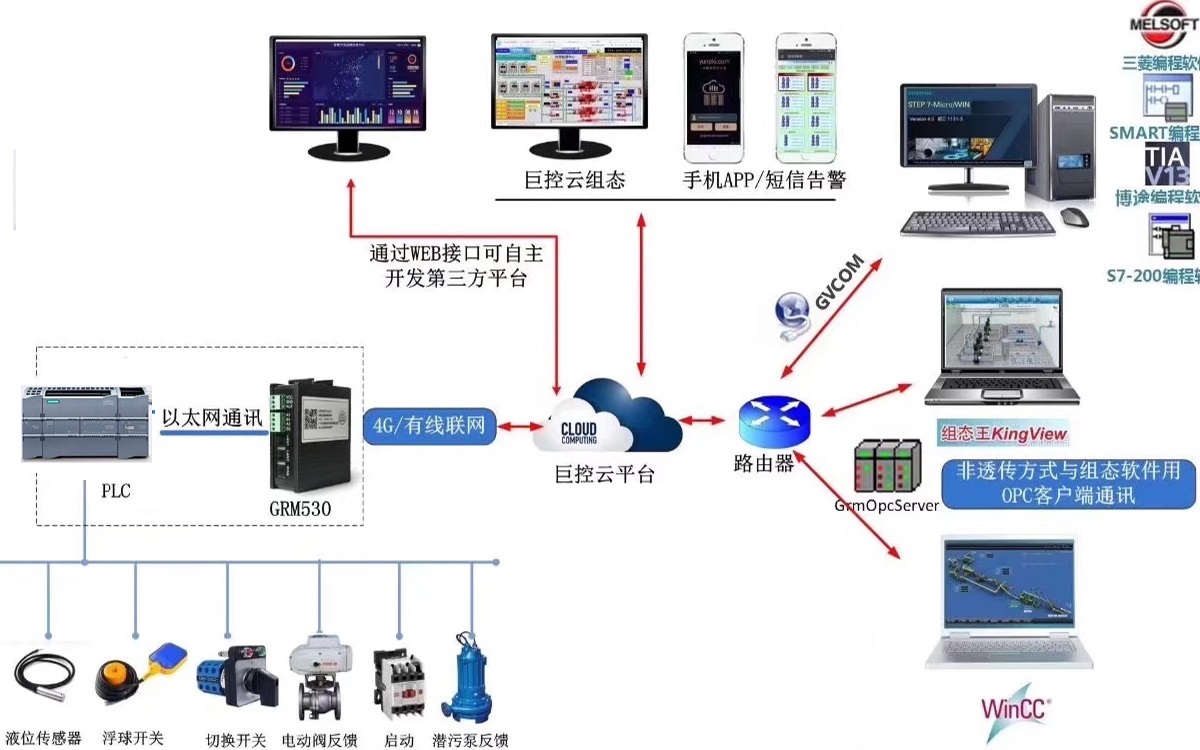

PLC無線通訊| PLC遠程控制| PLC APP控制| PLC網頁監控| PLC組態監控| PLC遠程調試| PLC短信報警|    巨控王工   電話/微信:15307483969 ,QQ:54150175
