樓主  發表于: 2011-07-26 23:02

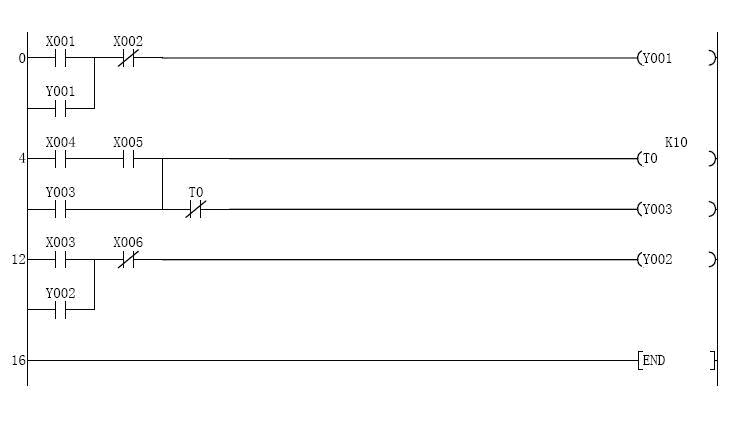

接近開關X001感應材料到位后氣缸Y001得電吸合
X002(Y001氣缸前感應)到位后Y001失電斷開
當X002感應到位后,X004與X005有可能會接通，也有可能不接通
若X004與X005均接通后則氣缸Y003得電吸合并延時1秒后斷開，否則Y003不吸合
X003(Y001氣缸后感應)到位后，氣缸Y002得電吸合
X006(Y002氣缸前感應)到位后，Y002失電斷開
如此重復

要求1個按鈕單循環，1個按鈕全自動，1個急停按鈕

PLC采用三菱FXOS-20MR ，如果不行，請高手幫忙修正，謝謝！
好好學習，天天向上
ghost.net
級別: 家園常客
精華主題: 0
發帖數量: 348 個
工控威望: 560 點
下載積分: 2849 分
在線時間: 97(小時)
注冊時間: 2008-01-01
最后登錄: 2012-08-02
查看ghost.net的 主題 / 回貼
1樓  發表于: 2011-07-27 03:33
動作要求達到了，但還沒有符合“要求1個按鈕單循環，1個按鈕全自動，1個急停按鈕”這些要求。
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
2樓  發表于: 2011-07-27 14:52

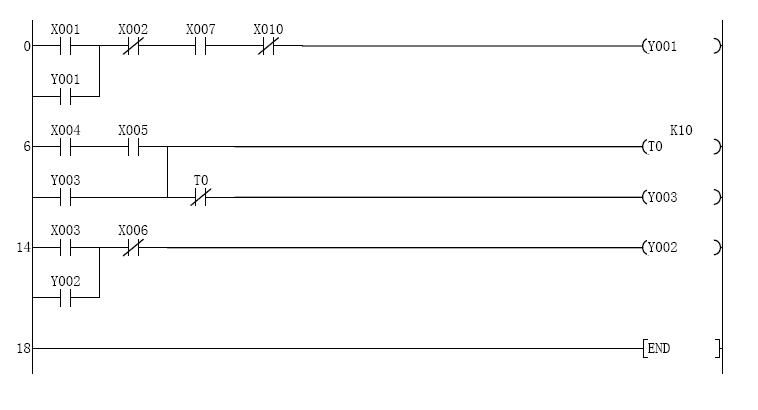

增加X007為單循環啟動按鈕，X010為急停按鈕，但自動按鈕我不會做，請各位前輩指點
好好學習，天天向上
rockyhuo
專業制造全伺服高速衛生巾機器
級別: 論壇先鋒

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 439(小時)
注冊時間: 2008-07-14
最后登錄: 2025-01-02
查看rockyhuo的 主題 / 回貼
3樓  發表于: 2011-07-27 18:43
學SFC吧，梯形圖用于這個修改起來很麻煩。
變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420
pengwang
級別: 略有小成
精華主題: 0
發帖數量: 110 個
工控威望: 216 點
下載積分: 1749 分
在線時間: 77(小時)
注冊時間: 2011-05-30
最后登錄: 2020-01-08
查看pengwang的 主題 / 回貼
4樓  發表于: 2011-07-27 19:33

x0007為氣缸y0002的后感應，x010為啟動，x0011為急停，x0012為單循環。水平有限不知道能不能達到你的要求。
pengwang
級別: 略有小成
精華主題: 0
發帖數量: 110 個
工控威望: 216 點
下載積分: 1749 分
在線時間: 77(小時)
注冊時間: 2011-05-30
最后登錄: 2020-01-08
查看pengwang的 主題 / 回貼
5樓  發表于: 2011-07-27 19:37
不好意，上面的梯形圖有點為題。
open1122
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看open1122的 主題 / 回貼
6樓  發表于: 2011-07-27 20:15
用SET指令啊
open1122
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看open1122的 主題 / 回貼
7樓  發表于: 2011-07-27 20:16
1111111
科技改變未來
知識就是讓你禿頭的力量
級別: 家園常客
精華主題: 0
發帖數量: 552 個
工控威望: 758 點
下載積分: 10387 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2024-11-06
查看科技改變未來的 主題 / 回貼
8樓  發表于: 2011-07-27 21:05
樓主的第二個氣缸在第一個不動作的時候 應該停不了 會一直不停的動作 因為你的一個氣缸的后面的那個磁感x003 一直有信號啊
sjztjk
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 160 點
下載積分: 689 分
在線時間: 24(小時)
注冊時間: 2011-07-25
最后登錄: 2021-01-15
查看sjztjk的 主題 / 回貼
9樓  發表于: 2011-07-27 22:21
非常感謝各位的熱心幫助,讓我再試試.
好好學習，天天向上
wyvern
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 108 點
下載積分: 557 分
在線時間: 27(小時)
注冊時間: 2010-01-24
最后登錄: 2024-09-29
查看wyvern的 主題 / 回貼
10樓  發表于: 2011-07-27 22:40
1.可以用脈沖信號
2.急停應該斷開硬接線回路(直接切斷輸出電源)
a7950288
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 134 點
下載積分: 967 分
在線時間: 57(小時)
注冊時間: 2011-03-27
最后登錄: 2024-12-16
查看a7950288的 主題 / 回貼
11樓  發表于: 2011-07-27 22:58
我想問下，pengwang所發的那個梯形圖中，自動是X010，急停是X011，是吧，那那個單循環是哪個啊，怎么達到，我沒看懂，哪位大哥能解說下嗎
  • «
