采用的是CC-LINK現場總線控制，在電控柜附近則直接用I/O模塊，所有電源都由一個大的總空開控制（包括PLC 、CC-LINK模塊、I/O模塊及24V電源）。
假設分別在CC-LINK現場總線控制模塊和I/O模塊上接一個急停按鈕和一個異常指示燈。
PLC為Q系列，程序如下：

X000（急停）    X001（異常復位 ）    Y000（異常燈）

LD  X001           AND   X000         MOV   K0    D0
LDI  X000                                       MOV   K1   D0
LD>   D0   K0                                 OUT  Y000


正常情況下：按下急停按鈕，異常指示燈亮；松開急停按鈕，指示燈滅！
但是，在不按急停的情況下：將總空開拉掉再送電，接在CC-LINK現場總線控制模塊上的異常指示燈亮；而接在I/O模塊上的異常指示燈卻不亮。（在不拉空開的情況下使用PLC  “ RSET”按鈕 對PLC進行復位，得到的結果也是一樣的！）

請各位幫我分析一下 謝謝！！

遠程模塊的ERR指示燈沒有亮，說明主站與本模塊的通信沒有問題。主站模塊ERR燈亮，說明主站模塊檢測到異常。具體原因你要用GPPW軟件的診斷看一下，估計你這個是參數設定問題，不行你把你的程序（參數）發上來幫你看看，注意，要說明連接在此主站模塊下的遠程設備的種類，地址分配等情報。

謝謝你的回答！！！但是我所說的并不是模塊的異常，而是接在模塊輸出點上的異常指示燈。
而且CC-LINK主模塊和遠程模塊也沒有ERR！
    請注意PLC和遠程模塊是同時斷電，再同時送電的！這樣的話有可能是PLC啟動的速度比較快，而遠程模塊啟動的比較慢，并且還要和CC-LINK主模塊通訊，再由CC-LINK主模塊和PLC交換數據后刷到遠程模塊并輸出。在此過程中可能PLC已經掃描過N次了，在其中會不會把急停信號誤處理了！
還有，就是使用PLC  "RSET"開關對PLC進行復位。在復位過程中PLC不接受外部任何信號，只有RUN時才接受。那就會和上面所說的一樣：遠程模塊先和CC-LINK主模塊通訊，再由CC-LINK主模塊和PLC交換數據后刷到遠程模塊并輸出。在此過程中可能PLC已經掃描過N次了。

請各位再幫我分析一下看看怎么解決，謝謝！！！！！！

急停的信號是常閉點，也就是說X000一直導通并得電

PLC上電或復位后，系統初始化，程序運行時，CC－LINK網絡并沒有建立好，也就是說X0在程序剛運行的前幾周期是斷開的，
所以異常指示燈會亮。
用CC－LINK監控位自鎖……

這程序似乎有點問題

重點檢查自動刷新參數設置

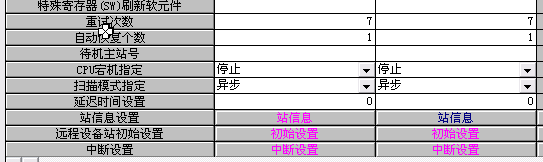

謝謝6樓的指點！！我想把掃描模式改變一下應該就可以了，具體要試一下才行。
順便問一下4樓，你所說的“用CC－LINK監控位自鎖”我不會，也沒明白是什么意思。可以說明一下嗎？

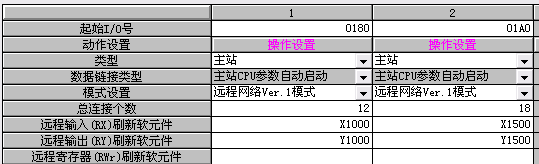

從程序來看，好像沒事設置刷新參數，用的都是主站的I/O,你把參數和系統情況提供一下

沒記錯的話應該是B80這個點，ON代表出錯
