hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
樓主  發表于: 2013-04-03 20:54
圖片：

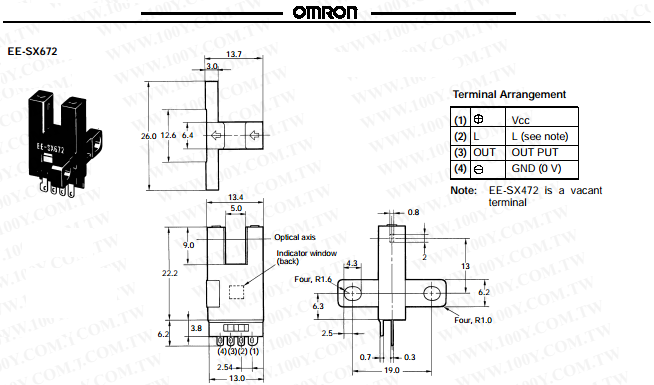

小弟直流馬達有裝齒輪盤另外有裝光遮斷式的SENSOR
如附件所式

+接24V
-接0V
那L與OUT呢??

因?yàn)橐獙?xiě)測轉速用SPD對嗎??，然後用PLSY來輸出轉速
king-lile
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 128 點
下載積分: 499 分
在線時間: 33(小時)
注冊時間: 2012-10-14
最后登錄: 2024-08-19
查看king-lile的 主題 / 回貼
1樓  發表于: 2013-04-04 14:10
VCC接24V
L與VCC短接
OUT接PLC輸入點(PLC上有專門接高速技術器的輸入點）
GND接0V
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
2樓  發表于: 2013-04-05 09:28
小弟目前休假中還沒進去公司測試

放假前sensor接法式，vcc接24V、GND接0V、OUT接X(jué)0、L未接
此sensor 量測輸出只有0.8V，好像不足以驅動X0(可以這樣解釋嗎?)

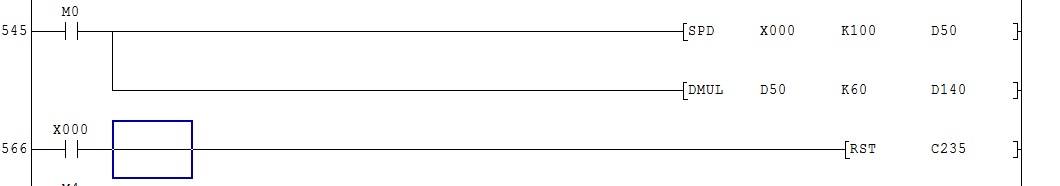

我程式如附件
如果要測試轉速寫SPD 這樣寫對嗎?，那如果還要加上輸出轉速該該如何邊寫
我有控制電壓的轉速卡


dong72
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 124 點
下載積分: 534 分
在線時間: 3(小時)
注冊時間: 2013-03-24
最后登錄: 2016-04-27
查看dong72的 主題 / 回貼
3樓  發表于: 2013-04-05 09:31
VCC接24V
L與VCC短接
OUT接PLC輸入點(一般x0-7)
GND接0V
hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 653 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2024-11-03
查看hw9089的 主題 / 回貼
4樓  發表于: 2013-04-08 09:25
各位大大
我把sensor   vcc接24V、v0接-、OUT接X(jué)0、L未接   sensor作動時後 X0會閃爍 X0的D值有數值

但是 我是把S/S拿掉，S/S有接到V0...

假設我的S/S接到一定要接V0，那此sensor怎樣接才會作動時閃爍，而不是一直保持亮燈

我怎樣接X(jué)0都還是保持做動
2766zhi
級別: 略有小成
精華主題: 0
發帖數量: 29 個
工控威望: 208 點
下載積分: 2054 分
在線時間: 90(小時)
注冊時間: 2010-01-21
最后登錄: 2023-11-04
查看2766zhi的 主題 / 回貼
5樓  發表于: 2013-04-13 19:48
673這種光電是NPN型，用在漏型接法的PLC，所以S/S一定要接24V，不能接0V，如果一定要接0V，換個PNP型號的光電開關
風中cloud
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 131 點
下載積分: 842 分
在線時間: 1(小時)
注冊時間: 2013-04-11
最后登錄: 2013-04-19
查看風中cloud的 主題 / 回貼
6樓  發表于: 2013-04-13 21:03
這種光電素子有4根線，黑，紅，藍，粉，如果是A接點接法，粉色線不接，如果是B接點接法，則粉色線與紅色線都接P24V
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
7樓  發表于: 2013-04-16 05:11
這個光電開關上面都有標的：電源正負極接線、輸出端以及L端。
L端與+極短接，可以改變輸出方式，一個是遮光是有輸出，一個是避光時有輸出。
至于輸出類型是傳感器自身決定的，如果是NPN(0V)輸出，那么PLC上的S\S就得接+24V.
如果是PNP(24V)輸出,那么PLC上的S\S就得接0V,
lljwtt
級別: 家園�？�
精華主題: 0
發帖數量: 448 個
工控威望: 565 點
下載積分: 6331 分
在線時間: 231(小時)
注冊時間: 2008-11-14
最后登錄: 2024-12-23
查看lljwtt的 主題 / 回貼
8樓  發表于: 2013-04-16 07:34
呵呵，學習啦
dongguansae
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 146 點
下載積分: 2218 分
在線時間: 25(小時)
注冊時間: 2012-12-11
最后登錄: 2020-07-14
查看dongguansae的 主題 / 回貼
9樓  發表于: 2013-04-16 11:27
學習了。
cvbnj098
級別: 略有小成
精華主題: 0
發帖數量: 109 個
工控威望: 278 點
下載積分: 2449 分
在線時間: 186(小時)
注冊時間: 2008-09-16
最后登錄: 2024-12-26
查看cvbnj098的 主題 / 回貼
10樓  發表于: 2013-04-23 16:33
PLC PNP接法，傳感器是npn的
shfxfa
級別: 家園�？�
精華主題: 0
發帖數量: 640 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的 主題 / 回貼
11樓  發表于: 2013-04-23 16:50
時NPN的Sensor的話S/S端子接24V+
