如何正確安裝PLC模擬量模塊?
采用下列方法確保安裝正確、可靠:
• 確保 24 VDC 傳感器電源無噪聲、穩定。
• 傳感器線盡可能短。
• 傳感器線使用屏蔽的雙絞線。
• 僅在傳感器側端接屏蔽。
• 未用通道應短接。
• 避免將導線彎成銳角。
• 使用電纜槽進行敷線。
• 避免將信號線與高能量線平行布置。若兩條線必須重合,應以正確的角度相交。
• 通過把輸入信號隔離或選擇外部24 V 電源的公共端作為輸入信號參考點,從而確保輸入信號范圍在技術規范所規定的共模電壓之內。
注意:關于共模電壓

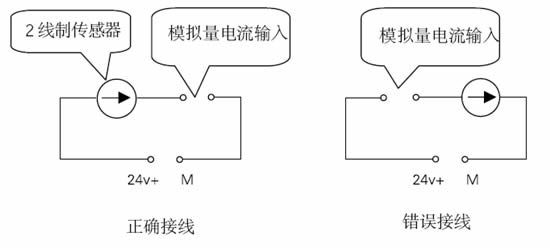

模擬量模塊的允許共模電壓小于12V,所以在使用2線制傳感器的時候一定注意,如下圖
如果將采集電流點選在M側,信號的電壓和供電的M采用共同的參考點,共模電壓為信號電壓,符合要求;而當采集點選在24V 側,共模電壓為24V,超出12V,模塊不能正常工作。


hugo6713
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hugo6713的 主題 / 回貼
1樓  發表于: 2008-08-03 15:21
最近要修改設備正好需要,謝謝大大了
luj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看luj的 主題 / 回貼
2樓  發表于: 2008-09-03 22:22
學習了
漫步小城
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看漫步小城的 主題 / 回貼
3樓  發表于: 2008-09-04 09:23
好貼,學習了。
年年
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看年年的 主題 / 回貼
4樓  發表于: 2008-09-10 14:39
學習、學習再學習。
深秋的黎明
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看深秋的黎明的 主題 / 回貼
5樓  發表于: 2008-09-12 22:29
樓主的方法的確很好

但是我們在實際工作中也沒必要顧忌那么多
PLC遠比我們想像的潑辣的多

sgq372369411
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sgq372369411的 主題 / 回貼
6樓  發表于: 2008-09-12 22:51
做工控人的朋友,支持工控人家園!!!在學習中!
angela1024
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 234 點
下載積分: 624 分
在線時間: 75(小時)
注冊時間: 2008-09-12
最后登錄: 2012-08-23
查看angela1024的 主題 / 回貼
7樓  發表于: 2008-09-12 23:01
實際中可以不要這么麻煩    不一定全按書本的來做啊
